在CAD软件中，“X”命令通常指的是“EXPLODE”（分解）命令，这是一个基础且高频使用的工具，主要用于将复合对象分解为多个独立的单一对象，复合对象是由多个基本对象组合而成的复杂实体，例如块、多段线、尺寸标注、图案填充、多行文字等，而“EXPLODE”命令的作用就是将这些组合对象“拆解”为其构成的基本元素，方便用户进行单独编辑或修改，理解该命令的功能、操作方法及适用场景,对于提升CAD绘图效率至关重要。
从功能原理来看，“EXPLODE”命令的核心逻辑是解除对象间的关联性，以块为例，块是将多个图形对象定义为一个整体的命名对象，便于重复使用和管理，当用户需要修改块中的某个单一元素时，直接选择块是无法编辑其内部对象的，此时必须使用“EXPLODE”命令将块分解为构成它的原始线条、圆弧或文字等基本对象，分解后的对象将失去原有的属性关联，例如多段线分解后会变成独立的直线或圆弧，尺寸标注分解后会分离为尺寸线、尺寸界线、箭头和文字等多个部分，需要注意的是，并非所有对象都可以分解，例如圆、椭圆、单行文字等单一对象无法被分解，而某些具有特殊属性的复合对象（如外部参照）可能需要通过特定命令或设置才能分解。

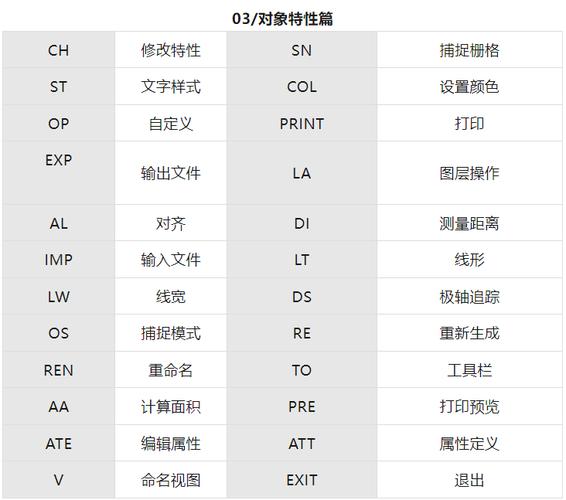

在操作方法上，“EXPLODE”命令的使用非常简单，主要通过以下步骤执行：在CAD命令行输入“X”或“EXPLODE”并按回车键，或在“修改”工具栏中找到分解按钮（通常显示为一个爆炸图标）；根据命令行提示“选择对象”，使用鼠标框选或单击需要分解的复合对象，可以同时选择多个对象；按回车键确认选择，CAD会自动对所选对象执行分解操作，分解完成后，用户可以通过选择对象来验证结果，例如分解前选择块时整个块会高亮显示，分解后则只能选中其中的单一元素，CAD还提供了“EXPLODE”命令的选项设置，通过命令行输入“SETTINGS”可以调整分解时的参数，例如控制多段线分解是否保留宽度属性，或分解块时是否统一图层、颜色等属性。
“EXPLODE”命令的适用场景广泛，几乎涵盖CAD绘图的各个阶段，在机械制图中，当需要修改装配图中的标准件块（如螺栓、轴承）时，可通过分解块来调整其局部尺寸或添加细节；在建筑绘图中，分解门窗块后可以单独修改门窗的开启方向或材质填充；在电路设计中，分解多段线绘制的导线后，可以调整其中某一段的长度或添加分支节点，在处理导入的外部图形（如PDF或图片转换的CAD文件）时，若图形为复合对象，分解后也能更方便地进行编辑和修改，需要注意的是，过度使用“EXPLODE”命令可能导致图形文件变得复杂，例如大量分解块会增加对象数量，降低软件运行速度，因此在实际操作中应权衡使用需求,避免不必要的分解。
为了更直观地理解“EXPLODE”命令的效果,以下通过表格对比分解前后的对象变化：
| 复合对象类型 | 分解前的状态 | 分解后的状态 | 典型应用场景 |
|---|---|---|---|
| 块 | 单一选择集，整体编辑 | 分解为基本图形对象（直线、圆、文字等） | 修改块内部元素，调整局部细节 |
| 多段线 | 单一对象，可统一调整宽度、圆角 | 分解为直线、圆弧或圆弧与直线的组合 | 调整多段线中的某一段线型，或删除部分线段 |
| 尺寸标注 | 整体对象，包含尺寸线、箭头、文字 | 分解为尺寸线、尺寸界线、箭头、文字等多个独立对象 | 修改箭头样式，或单独移动尺寸文字位置 |
| 图案填充 | 单一填充区域，统一编辑 | 分解为多条填充边界线或填充线 | 修剪填充区域的局部边界，或调整填充线密度 |
| 多行文字 | 单一文本对象，可统一编辑格式 | 分解为单行文字或基本字符 | 修改部分文字的格式，或删除特定字符 |
尽管“EXPLODE”命令功能强大，但在使用时仍需注意以下几点：一是分解操作不可逆，除非提前保存文件，否则无法撤销分解前的状态，因此建议在分解前备份原始文件；二是某些复合对象（如三维实体、面域）分解后可能无法恢复原有属性，例如实体分解后会转换为曲面或线框；三是分解后的对象可能失去部分特殊功能，例如多段线分解后无法使用“PEDIT”命令进行整体编辑,因此在决定是否分解时应考虑后续操作需求。

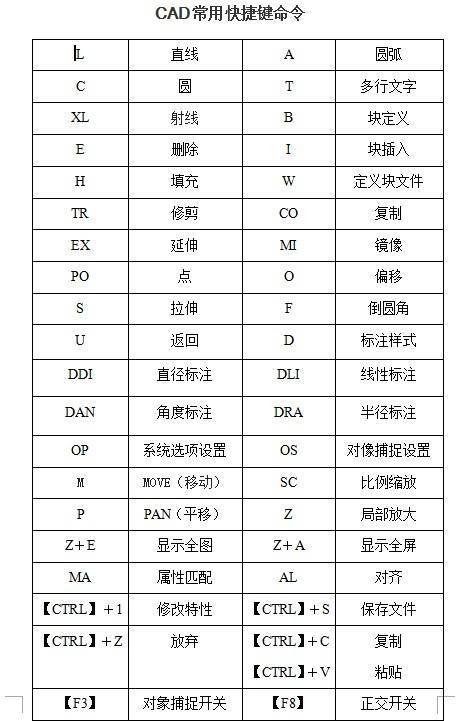

在实际工作中，“EXPLODE”命令常与其他命令配合使用，以达到高效绘图的目的，先使用“BLOCK”命令创建常用零件块，再通过“INSERT”命令插入到图中，当需要修改时用“EXPLODE”分解块，编辑后可重新定义为新的块，与“TRIM”（修剪）、“EXTEND”（延伸）等编辑命令结合时，分解复合对象可以更灵活地选择修剪边界或延伸目标，熟练掌握“EXPLODE”命令的用法，能够帮助用户快速解决复杂图形的编辑问题,提升CAD绘图的专业性和效率。
相关问答FAQs：
-
问：为什么有些对象分解后没有变化？
答：因为该对象本身不是复合对象，而是单一基本元素，例如圆、直线、单行文字等，这些对象没有由多个元素组合而成，EXPLODE”命令对其无效，某些受保护或特殊属性的对象（如外部参照、视口）可能需要通过特定命令（如“XREF”绑定）才能分解。
（图片来源网络，侵删） -
问：分解块后，如何恢复其原始状态？
答：分解操作本身是不可逆的，但可以通过以下方法尝试恢复：一是如果分解前保存了文件，可通过“撤销”命令（快捷键Ctrl+Z）回退；二是若块定义未被修改，可删除分解后的对象，重新插入原始块；三是通过“块编辑器”重新创建块定义，并将分解后的对象重新定义为块，建议在分解前先备份块文件,避免无法恢复原始状态。
