CAD中的剪裁命令（TRIM）是编辑图形时最常用的工具之一，主要用于修剪对象超出指定边界的部分，或延伸对象以与其他对象相交，掌握该命令的用法能显著提升绘图效率，尤其在进行复杂图形修改时，以下从基本操作、进阶技巧及注意事项三个方面详细说明其使用方法。

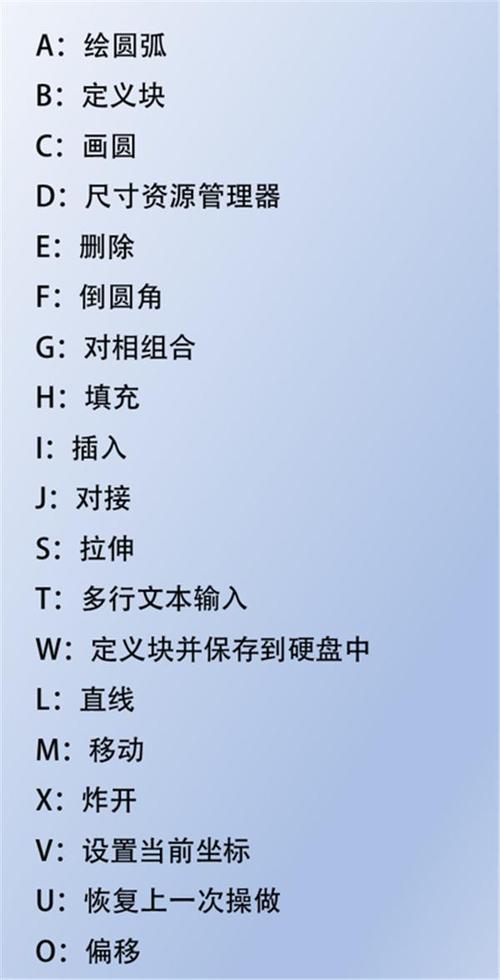

（图片来源网络，侵删）
基本操作步骤
剪裁命令的核心是“先选择边界，再选择要修剪的对象”,具体操作流程如下：
- 启动命令：在命令行输入
TRIM（或TR）后按回车，或点击“修改”工具栏中的“修剪”按钮。 - 选择边界：命令行提示“选择对象或<全部选择>”，此时需先指定作为修剪边界的对象，可通过以下方式选择：
- 单选：直接点击单个对象作为边界。

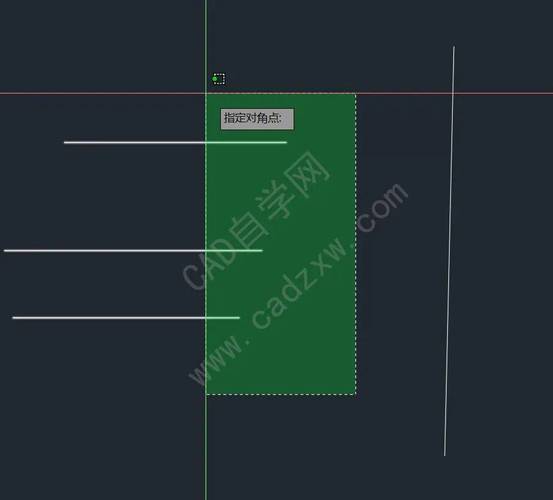

- 框选：从右向左拖动鼠标，拉出虚线选择框,完全包含在内的对象会被选中。
- 全部选择：直接按回车，则图中所有对象均作为边界（需谨慎使用，避免误修剪）。
- 确认边界：选择完成后按回车,边界对象会以高亮显示。
- 修剪对象：命令行提示“选择要修剪的对象”，点击需要被修剪的部分，系统会自动删除边界外的线段，若需修剪多个对象，可连续点击,完成后按回车结束命令。
示例：修剪两条相交直线中超出另一条的部分。
- 步骤1：输入
TRIM，按回车选择“全部选择”。 - 步骤2：点击第一条直线作为边界，按回车确认。
- 步骤3：点击第二条直线的超出部分,完成修剪。
进阶技巧与注意事项
延伸功能（Shift键）
当需要将对象延伸至边界时，无需切换“延伸”命令，在选择要修剪的对象后，按住Shift键点击目标对象,即可将其延伸至边界。
栏选（F）与窗交（C）模式
- 栏选：输入
F后，绘制一条直线，所有与该直线相交的对象均会被修剪，适合批量操作。 - 窗交：输入
C后，通过窗选方式选择要修剪的对象,仅选择框内与边界相交的部分会被修剪。
边界隐含模式
若边界未明确选择，直接按回车进入“全部选择”模式后，系统会自动将所有对象作为边界，但需注意,此模式下若误操作可能导致图形损坏。

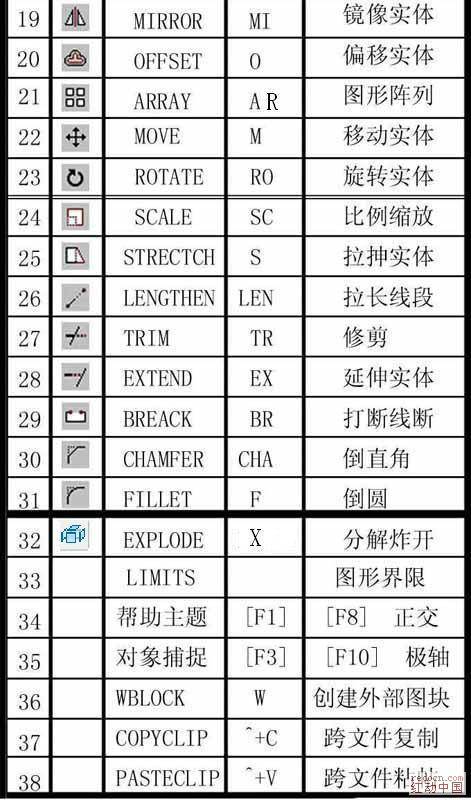

（图片来源网络，侵删）
复杂边界处理
对于由多段线、块或外部参照组成的边界，需确保边界对象本身是闭合或连续的，若边界不完整，修剪可能失败，可通过XPLODE命令分解块，或使用BOUNDARY命令创建多段线边界。
图层与对象类型限制
修剪命令仅对与边界在同一图层或通过图层过滤器选中的对象有效，若需跨图层修剪，需提前设置图层状态或使用LAYISO命令隔离图层。
常见错误及解决方法
| 错误现象 | 可能原因 | 解决方案 |
|---|---|---|
| 无法修剪对象 | 边界未选择或对象不相交 | 重新选择边界，检查对象是否相交 |
| 修剪后对象未消失 | 对象被锁定或冻结在图层 | 解锁图层或解冻 |
| 修剪方向错误 | 点击了对象内部而非边界外 | 确认点击位置在边界外侧 |
实际应用场景
- 机械设计：修剪多余的轮廓线，如键槽、孔洞边缘的线段。
- 建筑设计：修剪墙体与门窗的交叉部分，确保图形闭合。
- 电路设计：清理导线交叉处的多余线段,保持电路图整洁。
相关问答FAQs
Q1：为什么使用TRIM命令时提示“未找到有效的边界”？
A：通常是因为未选择边界对象或边界对象与待修剪对象不相交，请确保先选择至少一个有效的边界对象，且边界与待修剪对象存在实际或虚拟交点（可通过“延伸”模式实现虚拟相交）。
Q2：如何快速修剪多个分散的线段？
A：使用“栏选”（F）模式，输入TRIM后选择边界，然后输入F，绘制一条直线穿过所有需要修剪的线段，系统会自动剪切与该直线相交的部分,大幅提升效率。
