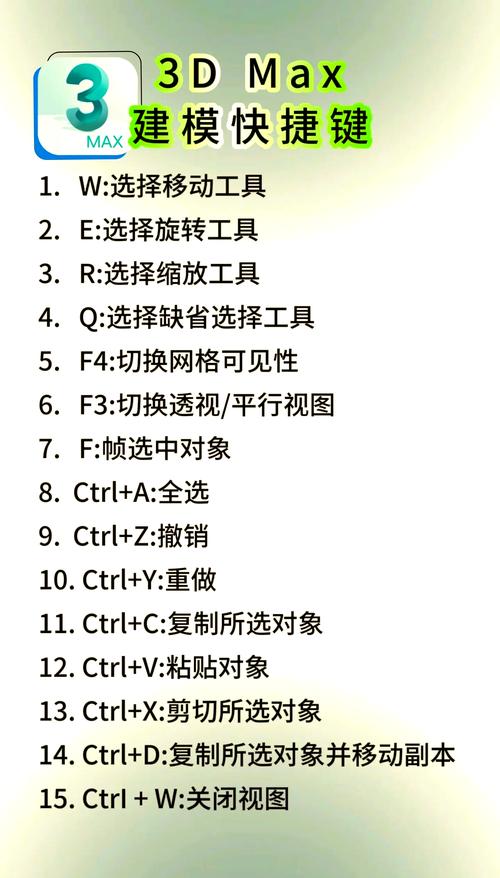

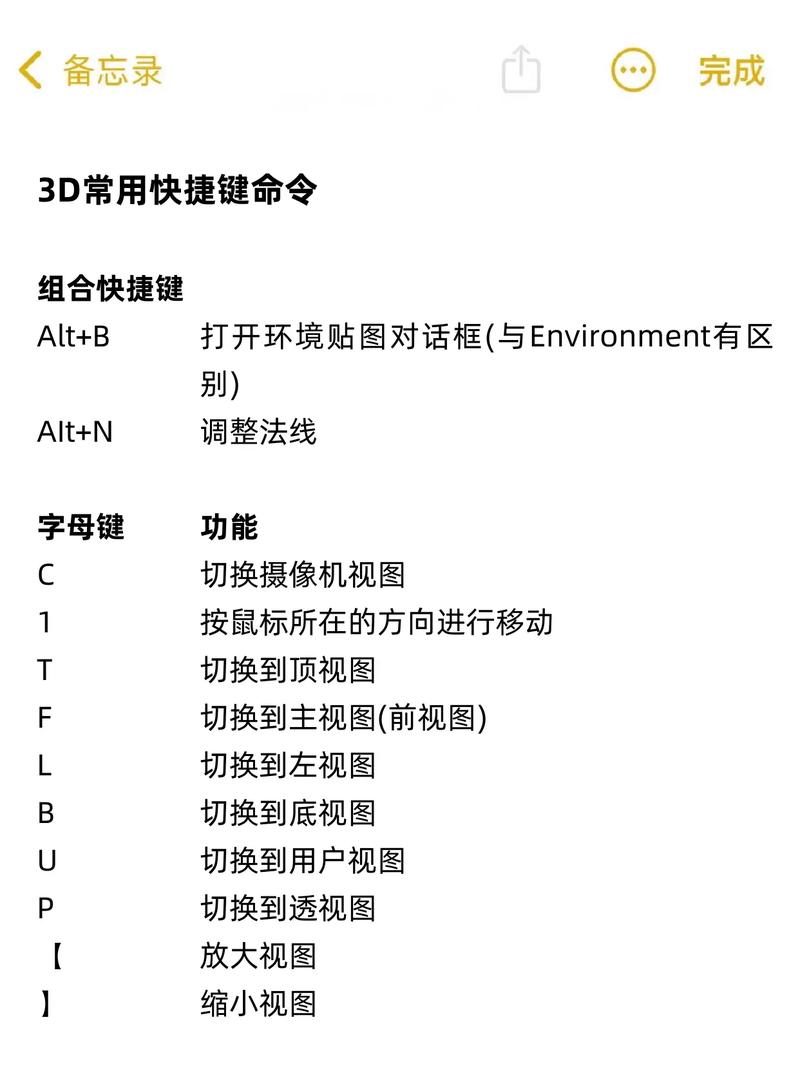

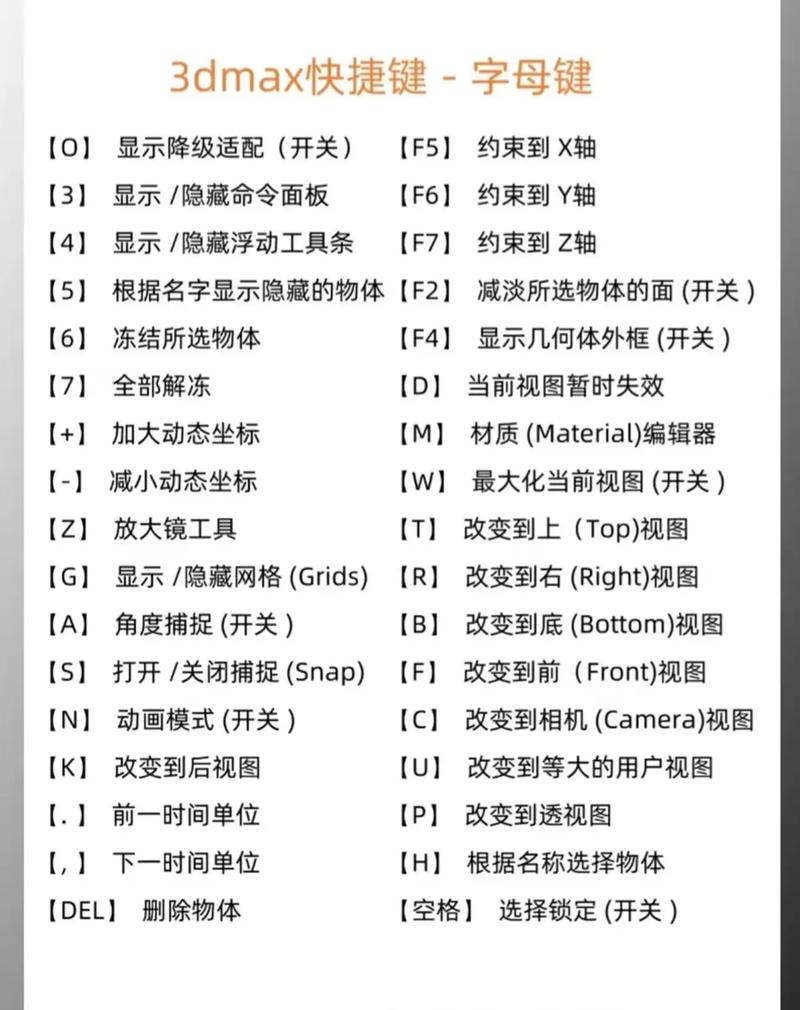

在3ds Max中，裁剪命令是一类用于编辑和修改几何体的重要工具，主要用于通过特定方式切除模型不需要的部分，或通过切割、分割等方式优化模型结构，常见的裁剪类命令包括“编辑多边形（Edit Poly）”中的“切割（Cut）”、“插入（Insert）”、“挤出（Extrude）”、“倒角（Bevel）”以及“布尔运算（Boolean）”等，这些命令虽名称不同，但核心功能均围绕对几何体进行精准修剪或重构，以满足建模、动画及渲染等不同场景的需求，以下将从命令分类、操作步骤、应用场景及注意事项等方面展开详细说明。
核心裁剪命令的分类与功能
3ds Max的裁剪功能可根据操作模式分为手动切割型、挤出变形型及布尔运算型三大类，每类命令适用于不同的建模需求。
手动切割型命令
此类命令通过手动定义路径或点来分割几何体，灵活性高，适合复杂模型的局部调整。
- 切割（Cut）：在“编辑多边形”的“边”或“边界”子层级下激活，通过点击或拖拽在模型表面创建新的边线，将多边形分割为多个独立部分，支持“点对点”“边到边”“面到面”三种切割模式，可精确控制分割路径，在角色建模中切割服装褶皱线，或在机械模型中细化螺丝孔边缘。
- 插入（Insert）：在“多边形”子层级下使用，可在选定的多边形内部插入新的多边形，并通过调整参数控制插入深度和轮廓，常用于创建窗口、凹槽或嵌套结构，如为墙体添加门窗洞口时，可通过插入命令快速生成开口轮廓。
挤出变形型命令
此类命令基于现有几何结构进行挤出、缩放或倒角，实现裁剪与造型的结合。
- 挤出（Extrude）：在“边”“顶点”或“多边形”子层级下，将选中的元素沿法线方向拉伸，形成新的几何体，挤出时可通过“挤出高度”参数控制拉伸长度，配合“分段数”可添加细节，将平面多边形挤出为立体文字，或将模型边缘挤出为加强筋。
- 倒角（Bevel）：对边或顶点进行斜角处理，可同时实现裁剪和圆角效果，在“边”子层级下，调整“倒角大小”和“倒角级别”参数，可将直边改为斜面，或生成多层倒角结构，适用于产品设计中零件的边缘修饰，如手机边框的倒角处理。
布尔运算型命令
布尔运算是通过两个几何体的布尔运算（并集、交集、差集）来实现裁剪的高级功能，适合大规模模型的快速修剪。
- 差集布尔（Boolean - Subtraction）：用主体模型减去与相交模型的重叠部分，常用于切割孔洞或去除多余结构，在立方体上减去一个球体，可生成球形凹槽；或将机械零件与参考模型进行差集运算，切除不需要的部分。
- 交集布尔（Boolean - Intersection）：仅保留两个模型的公共部分，可用于提取复杂形状，将两个圆柱体以不同角度相交，通过交集布尔生成十字形连接件。
裁剪命令的操作步骤（以“编辑多边形-切割”为例）
- 进入编辑模式：选中目标模型，右键点击转换为“可编辑多边形”（Editable Poly），或在修改器列表中添加“编辑多边形”修改器。
- 选择子层级：在“编辑多边形”修改器面板中，点击“边”“顶点”或“多边形”子层级按钮，选择需要裁剪的元素。
- 激活切割命令：在“编辑边”或“编辑多边形”卷展栏中，找到“切割”按钮，点击激活（默认为“点”模式）。
- 定义切割路径：在模型表面依次点击起点和终点，或按住鼠标拖拽创建连续切割线，按住Shift键可约束切割方向为水平、垂直或垂直于视图。
- 确认并优化：右键点击结束切割，进入“顶点”子层级，使用“目标焊接”或“焊接”命令合并顶点，避免出现破面；检查切割后的多边形是否为“四边形”或“三角形”，若出现“N边形”需手动细分。
裁剪命令的应用场景与技巧
| 命令名称 | 适用场景 | 操作技巧 |
|---|---|---|
| 切割（Cut） | 角色服装褶皱、机械零件细节分割 | 结合“循环（Loop）”和“环形（Ring）”工具选择边，提高切割精度；按Ctrl键取消对边的选择，避免误操作。 |
| 插入（Insert） | 墙体门窗、产品面板开孔 | 调整“插入类型”为“按多边形”可保持轮廓规则；勾选“中心”选项可使插入多边形居中。 |
| 挤出（Extrude） | 文字建模、浮雕效果、加强筋 | 在“挤出设置”中勾选“从边挤出”，可沿边缘生成连续挤出体；配合“桥接”命令连接挤出后的多个面。 |
| 布尔运算 | 模型开孔、结构合并 | 运算前确保模型为“可编辑多边形”且没有自相交；添加“网格平滑”修改器前需通过“涡轮平滑”优化布尔后的模型。 |
注意事项与常见问题
- 模型拓扑结构：裁剪前检查模型是否存在“破面”“法线翻转”或“非流形边”，可通过“编辑几何体”卷展栏中的“翻转法线”或“生成平面”工具修复。
- 参数化控制：挤出、倒角等命令建议勾选“参数化”选项，便于后续调整数值；布尔运算后尽量保留原始模型副本，避免无法撤销。
- 性能优化：复杂模型裁剪时，可暂时关闭“视口明暗处理”或切换到“线框”模式，提升操作流畅度；对模型进行对称复制前，确保裁剪区域已镜像对称。
相关问答FAQs
问题1：使用布尔运算进行差集裁剪后，模型出现破面或法线错误，如何解决？
解答：布尔运算后破面通常是由于原始模型存在重叠面或精度不足导致，可尝试以下步骤：① 在“编辑多边形”的“元素”子层级下，选中模型并使用“网格平滑”修改器的“NURMS”模式预览问题区域；② 进入“边”子层级，选择破面周围的边，点击“编辑边”卷展栏中的“桥接”或“焊接”命令，手动修复裂缝；③ 若问题严重，可使用“切割”工具重新定义轮廓，删除多余面后重新执行布尔运算，布尔运算前确保两个模型的位置关系正确，避免部分模型嵌套过深。
问题2：使用“切割”命令分割模型时，如何确保切割路径的精准性？
解答：提高切割精准性的方法包括：① 按住Shift键约束切割方向，例如在顶视图中按Shift键可将切割线约束为水平或垂直；② 结合“捕捉”功能（如“顶点捕捉”“边/线段捕捉”），在起点和终点捕捉到已有顶点或边，避免切割偏移；③ 对于复杂曲面，可先添加“壳”修改器增加模型厚度，再进行切割，防止因曲面过薄导致切割失败；④ 切割后进入“顶点”子层级，使用“目标焊接”将切割后的相邻顶点合并,消除微小的缝隙。
