在CAD软件中，命令行是用户与软件交互的核心工具，通过输入命令可以快速执行绘图、编辑、标注等各类操作，熟练掌握命令行的添加与使用方法，能显著提升绘图效率,以下是关于CAD添加命令行的详细步骤及相关技巧：

（图片来源网络，侵删）

命令行的基本显示与调用

默认情况下，CAD的命令行窗口位于绘图区域下方，用户可直接通过键盘输入命令，若命令行窗口被隐藏或关闭,可通过以下方法快速调出：

CAD允许用户根据操作习惯调整命令行的位置、大小及显示内容,具体设置方法如下：

调整位置与大小：将鼠标悬停在命令行窗口的边缘或标题栏，当光标变为双向箭头时，拖动可调整窗口大小；拖动标题栏可将命令行移动至绘图区域的任意位置（如浮动状态或固定在两侧）。
修改命令行属性：在命令行窗口标题栏右键单击，选择“选项”或“特性”，在弹出的对话框中可设置字体、颜色、背景透明度等属性，例如勾选“透明度”并调整滑块，可使命令行半透明显示,避免遮挡绘图内容。
命令行历史记录管理：命令行会自动记录用户输入的历史命令，通过向上/向下方向键可快速调用 previous 命令，若需清空历史记录，可在命令行中输入PURGE并选择“历史记录”选项。

除了使用CAD内置的默认命令，用户还可通过以下方式添加自定义命令,简化重复操作：

创建脚本文件（.scr）：

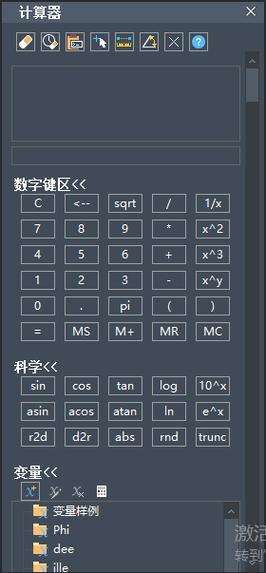

（图片来源网络，侵删）
- 使用文本编辑器编写命令序列（LINE→0,0→100,0→100,100→CLOSE），保存为.scr格式文件。
- 在CAD命令行中输入SCRIPT命令，选择对应的脚本文件即可批量执行命令序列。
  示例：绘制矩形的脚本文件内容
  | 命令 | 参数说明 | |---------------|-------------------------| | LINE | 启动直线命令 | | 0,0 | 输入起点坐标 | | @100,0 | 输入相对终点坐标（水平100）| | @0,100 | 输入相对终点坐标（垂直100）| | @-100,0 | 输入相对终点坐标（水平-100）| | CLOSE | 闭合图形形成矩形 |

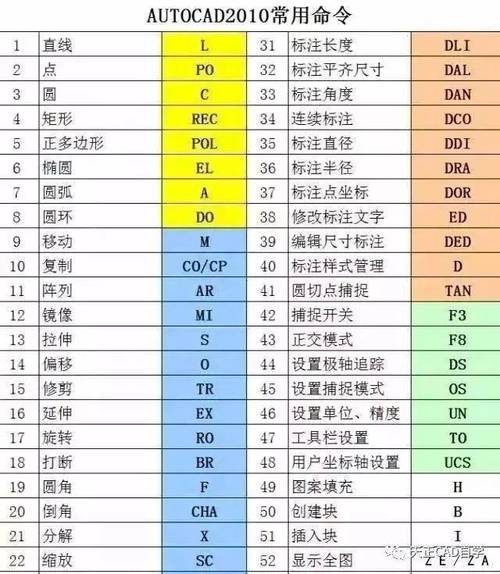

使用自定义别名（.pgp文件）：
- 找到CAD安装目录下的acad.pgp文件（如C:\Program Files\Autodesk\AutoCAD 2023\Support\acad.pgp），用记事本打开。
- 在文件末尾添加别名定义，格式为“别名,完整命令”，例如L,LINE表示输入L即可执行LINE命令。
- 保存文件后重启CAD,别名命令即可生效。
通过LISP程序添加命令：
- 使用AutoLISP语言编写自定义函数（例如绘制多段线的程序），保存为.lsp文件。
- 在CAD中输入APPLOAD命令加载该文件，或通过“工具”→“AutoLISP”→“加载应用程序”导入。
- 加载后,可直接在命令行输入自定义函数名调用功能。
