在CAD2017中,命令行是用户与软件进行交互的核心工具，它不仅用于输入指令、执行操作，还提供了实时反馈、参数调整和历史记录功能，对于高效绘图而言，熟练掌握命令行的使用技巧至关重要，以下将从命令行的基本功能、常用命令分类、操作技巧及优化设置等方面进行详细说明。
（图片来源网络，侵删）
命令行的基础功能与界面组成
CAD2017的命令行通常位于绘图窗口底部,默认显示为可停靠的浮动窗口，其界面主要由以下几个部分组成：
- 命令历史记录区：显示最近执行的命令及提示信息，用户可通过滚动条查看历史记录，也可直接双击历史命令快速重复执行。
- 当前命令输入区：位于命令行底部，用户在此输入命令、参数或选项，输入过程中会实时显示命令提示和可选参数。
- 快捷按钮区：包含“F2”键（打开文本窗口）、“粘贴到命令行”等快捷功能按钮，方便用户快速访问常用功能。
通过输入命令COMMANDLINE或CMD，用户可以打开或关闭命令行窗口，右键单击命令行标题栏还可选择“透明度”“自动隐藏”等选项，以适应不同绘图需求。
常用命令分类及操作示例
命令行的强大之处在于其丰富的命令集,以下是按功能分类的常用命令及使用方法：

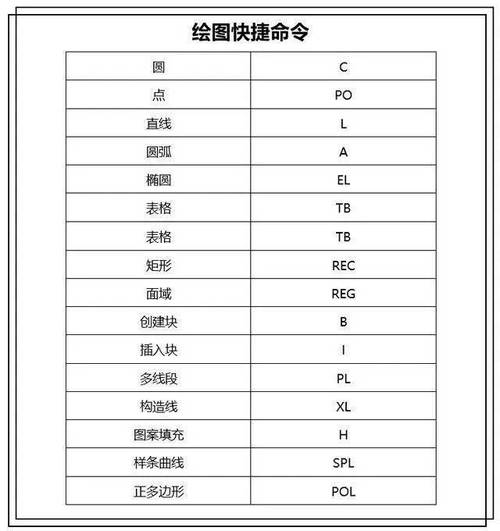

绘图类命令
用于创建基本几何图形,是绘图的基石：
（图片来源网络，侵删）
- 直线（LINE）：输入
L后，通过指定起点和终点绘制直线，支持“闭合（C）”选项形成封闭图形。 - 圆（CIRCLE）：输入
C，通过圆心+半径、两点或三点等方式绘制圆，例如C→圆心→半径值。 - 矩形（RECTANG）：输入
REC，通过指定对角点或输入长度、宽度绘制矩形，支持“圆角（F）”选项。 - 多段线（PLINE）：输入
PL，可绘制由直线和圆弧组成的连续线段，支持宽度调整（W）。
修改类命令
用于编辑和调整已有图形：
- 移动（MOVE）：输入
M，选择对象后指定基点和位移点，实现对象位置移动。 - 复制（COPY）：输入
CO或CP，通过基点和目标点复制对象，支持“多个（M）”选项实现连续复制。 - 修剪（TRIM）：输入
TR，选择剪切边界后，点击需要修剪的部分，快速去除多余线条。 - 延伸（EXTEND）：输入
EX，将对象延伸至指定的边界，操作逻辑与修剪类似。
标注类命令
用于添加尺寸和注释：
- 线性标注（DIMLINEAR）：输入
DLI，标注两点间的水平或垂直距离。 - 半径标注（DIMRADIUS）：输入
DRA，标注圆或圆弧的半径。 - 文字（TEXT）：输入
T或MT（多行文字），在指定位置添加文本内容，支持字体、高度等格式设置。
视图与辅助工具命令
用于优化绘图环境和提高效率：
- 缩放（ZOOM）：输入
Z，通过“全部（A）”“窗口（W）”等选项调整视图范围。 - 图层（LAYER）：输入
LA，打开图层管理器，创建、修改或控制图层可见性。 - 对象捕捉（OSNAP）：输入
OS，设置端点、中点等捕捉模式，确保绘图精度。
命令行操作技巧

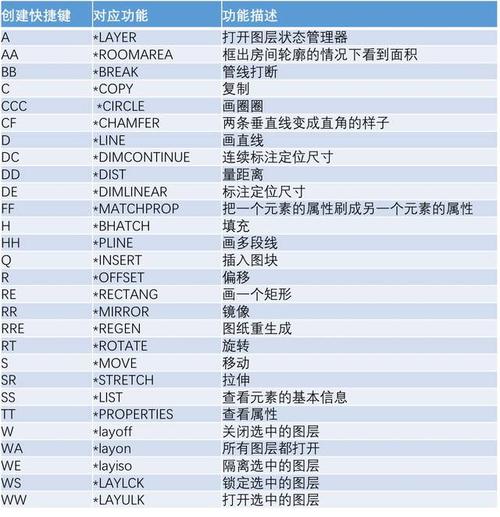

- 命令简写：CAD2017支持命令简写（如
L代表LINE），熟练使用简写可大幅提升输入速度，用户可通过OPTIONS命令的“配置文件”选项卡自定义简写。 - 动态输入与命令行配合：启用动态输入（F12）后，命令提示会显示在光标附近，但参数仍需在命令行输入，两者结合可减少视线切换。
- 命令行自动完成：输入命令时，系统会自动匹配以输入内容开头的命令，按
Tab键可快速选择，按Enter键确认。 - 使用空格键代替回车键：在CAD中，空格键与回车键功能相同，用于确认命令或结束当前操作，使用空格键可提高输入效率。
- 脚本文件与命令行结合：通过创建
.scr脚本文件，将一系列命令写入其中，输入SCRIPT命令运行脚本，可批量执行重复性任务。
命令行的优化设置
- 调整命令行大小与位置：拖动命令行窗口边缘可调整大小，拖动标题栏可将其停靠在绘图窗口四周或设为浮动。
- 自定义命令行颜色：右键单击命令行→“选项”→“显示”→“颜色”，可修改命令行的背景色、文字色等，提高辨识度。
- 命令行历史记录数量：通过
OPTIONS→“显示”→“元素”→“窗口元素”→“字体”，可调整历史记录的字体大小，但历史记录数量需通过系统注册表修改（建议谨慎操作）。 - 透明化命令行：右键单击命令行→“透明度”，调整滑块可使命令行半透明，避免遮挡绘图区域。
命令行与其他工具的协同
命令行可与CAD2017的其他工具高效协同,
（图片来源网络，侵删）
- 与属性块结合：通过
ATTDEF定义属性，插入块时在命令行输入属性值，实现参数化绘图。 - 与LISP程序结合：加载LISP程序后，可直接在命令行输入自定义命令，扩展功能（如批量修改图层）。
- 与设计中心结合：通过
ADCENTER打开设计中心，将图形中的块、图层等拖拽到绘图区域时，命令行会自动执行插入命令。
相关问答FAQs
Q1：如何快速重复执行上一个命令？
A1：在CAD2017中，按Enter键或空格键可直接重复执行上一个命令，若需中断当前命令，按Esc键返回“命令：”提示状态。
Q2：命令行输入错误时如何修正？
A2：若输入错误命令，按Esc键可取消当前输入并返回初始状态，若在输入过程中发现错误，可按Backspace键删除字符，或输入U撤销上一步操作（需在命令未确认时使用）。
