在CAD软件中,矩形命令（RECTANG或RECTANGLE）是最基础且频繁使用的绘图工具之一，它通过指定两个对角点或输入长度和宽度来创建矩形，广泛应用于建筑、机械、电子等领域的图纸绘制，掌握矩形命令的用法及其高级选项，能显著提升绘图效率和精度，以下从基本操作、参数设置、高级技巧及实际应用等方面进行详细说明。

矩形命令的基本调用方法

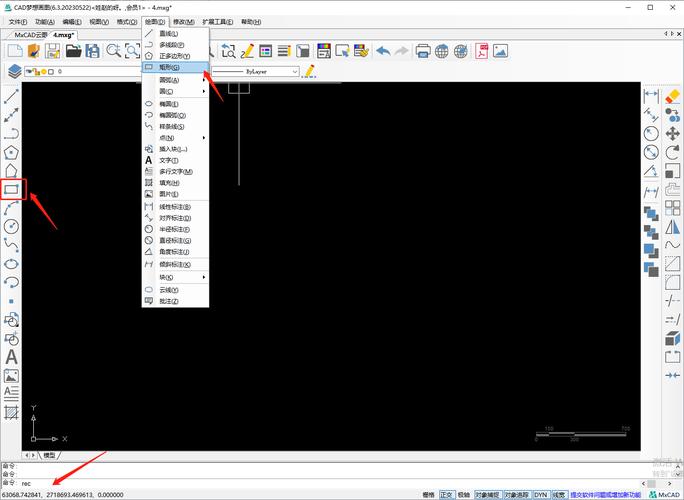

矩形命令的启动方式主要有三种：

1. 功能区操作：在“默认”选项卡的“绘图”面板中点击“矩形”图标（□）。
2. 命令行输入：在命令行中直接输入RECTANG或简化命令REC，按回车键确认。
3. 菜单栏调用：依次点击“绘图”→“矩形”。

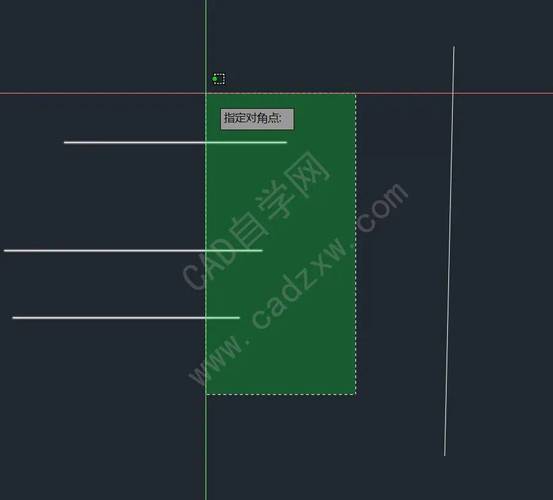

启动命令后,命令行会提示：“指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：”，此时需根据绘图需求选择相应选项或直接指定矩形第一个角点的位置。

矩形的核心参数与选项解析

矩形命令的选项决定了矩形的几何特性,以下是各参数的详细说明及操作示例：

注意事项：

• 倒角和圆角选项互斥,即设置圆角后倒角距离自动归零，反之亦然。
• 标高和厚度选项仅影响三维视图,二维视图中矩形显示为平面图形。
• 线宽设置后,矩形在打印时会按实际线宽输出，但需确保“线宽”功能在状态栏开启。

矩形命令的高级应用技巧

1. 通过尺寸精确绘制矩形
   若已知矩形的长和宽，可在指定第一个角点后，通过相对坐标输入尺寸，例如绘制长200、宽100的矩形：

   • 启动RECTANG命令→点击确定第一个角点→输入@200,-100（负号表示Y轴向下），按回车键完成绘制。
   • 若需动态调整尺寸,可在拖动鼠标时观察命令行提示的长度和宽度值，实时点击确认。

2. 与对象捕捉结合的精确定位
   利用“对象捕捉”功能（如中点、端点、交点），可将矩形与其他图形对齐，例如绘制与已知圆内切的矩形：

   • 开启“象限点”捕捉→启动RECTANG命令→将光标移动至圆的象限点附近→点击确定矩形角点→拖动鼠标使矩形边与圆相切→点击完成。

3. 矩形分解后的编辑
   默认情况下，矩形是一个整体对象，若需单独编辑某条边，需使用EXPLODE命令将其分解为四条独立的直线，分解后，圆角或倒角属性将丢失，需重新编辑。

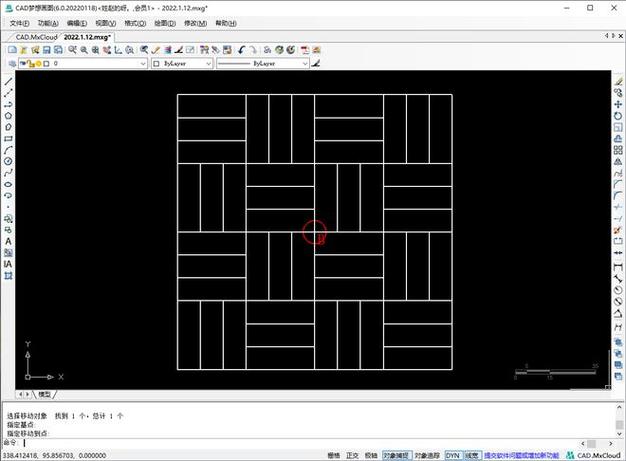

4. 矩形阵列与偏移


   （图片来源网络，侵删）
   • 阵列：绘制单个矩形后，使用ARRAYRECT命令可快速生成矩形阵列，设置行数、列数及间距。
   • 偏移：通过OFFSET命令可创建同心矩形，常用于绘制墙体或边框，偏移距离需根据设计需求设置。

实际绘图场景中的综合应用

1. 建筑制图中的门窗绘制

   • 绘制门：使用RECTANG命令，结合圆角选项（半径=门洞宽度的一半）绘制弧形门；或通过倒角选项绘制直角门。
   • 绘制窗：先绘制外矩形（窗框），再使用偏移命令向内偏移，生成内矩形（玻璃区域），最后用直线分割窗格。

2. 机械设计中的零件轮廓

   • 对于带倒角的机械零件（如垫片），使用RECTANG命令的倒角选项，输入倒角距离后绘制，避免后期单独修剪线条。
   • 绘制三维零件时,结合厚度选项，直接生成具有厚度的立方体，再通过布尔运算（并集、差集）完成复杂模型。

3. 电气原理图中的符号绘制

   • 绘制电阻、电容等符号时，可使用矩形作为基础图形，通过夹点编辑调整大小，或结合旋转命令（ROTATE）调整方向。

常见问题与解决方法

在实际操作中,矩形命令可能因参数设置或操作不当导致异常，以下是典型问题及解决方案：

1. 问题：绘制圆角矩形后，圆角部分显示为直线。
   原因：矩形的圆角半径过大，超过矩形边长的一半。
   解决：重新输入RECTANG命令，减小圆角半径值，确保半径≤短边长度的一半。

2. 问题：矩形的线宽在打印时未显示。
   原因：CAD状态栏的“显示线宽”功能未开启，或打印设置中未勾选“打印线宽”。
   解决：点击状态栏“显示线宽”按钮，或在打印对话框的“打印设置”选项卡中勾选“打印线宽”。

相关问答FAQs

问题1：如何绘制倾斜的矩形？
解答：矩形命令本身不支持直接绘制倾斜矩形，但可通过以下两种方法实现：

1. 先绘制水平或垂直矩形,使用ROTATE命令选择矩形基点（如左下角）和旋转角度进行旋转。
2. 使用PLINE命令，通过输入相对极坐标（如@长度<角度）绘制四条首尾相连的直线，形成倾斜矩形。

问题2：矩形命令的“宽度”选项与PLINE命令的宽度有何区别？
解答：矩形命令的“宽度”选项仅设置矩形轮廓的单一线宽，且四条边宽度一致，属于整体对象；而PLINE命令可设置起点和终点不同的宽度，形成渐变效果，且PLINE可由多条线段组合，矩形命令的宽度设置更简单，适合统一线宽的场景，PLINE则适用于复杂线型绘制。
