在CAD软件中绘制箭头是工程制图和技术文档中的常见需求，通常用于指示方向、标注尺寸或强调特定元素，CAD提供了多种绘制箭头的方法，包括直接使用命令绘制、通过多段线（PLINE）命令自定义、以及使用块（BLOCK）功能创建可重复使用的箭头符号,以下是关于CAD画箭头命令的详细说明。
（图片来源网络，侵删）

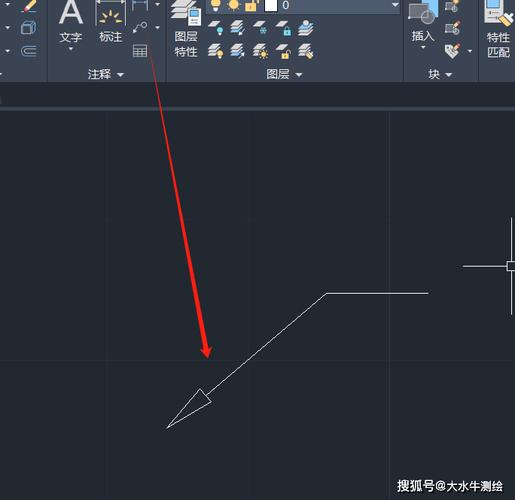

直接使用箭头命令（LEADER）
CAD中的“引线”（LEADER）命令是快速绘制箭头的常用工具，尤其适用于标注说明文字或指示特定位置,操作步骤如下：
- 启动命令：在命令行输入
LEADER并按回车，或通过“标注”菜单选择“引线”。 - 指定起点：在绘图区域点击箭头的起点位置。
- 设置箭头样式：命令行提示“指定下一点或[注释（A）/格式（F）/放弃（U）]：<注释>”，输入
F进入格式设置，选择“箭头”选项，从下拉列表中选择箭头样式（如“实心闭合”“倾斜”“建筑标记”等）。 - 绘制箭头：依次点击箭头的转折点，直至终点位置，按回车确认，若需添加文字，输入
A并输入注释内容。
优点：操作简单，可快速添加带箭头的引线；缺点：灵活性较低,难以自定义箭头形状或尺寸。
使用多段线（PLINE）命令自定义箭头
当需要绘制特定尺寸或样式的箭头时，多段线命令是更灵活的选择，通过设置多段线的宽度,可以轻松绘制实心或空心箭头。
- 启动命令：输入
PLINE并按回车。 - 指定起点：点击箭头尾部起点。
- 设置宽度：命令行提示“指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]”，输入
W设置起点宽度（如0）和终点宽度（如箭头头部宽度，例如5）。 - 绘制箭头：向箭头方向移动鼠标并点击，绘制箭头主体；若需箭头头部，再次输入
W将终点宽度设为较大值（如10）,绘制短线条形成箭头尖端。 - 闭合路径：若为实心箭头,可通过闭合多段线填充颜色。

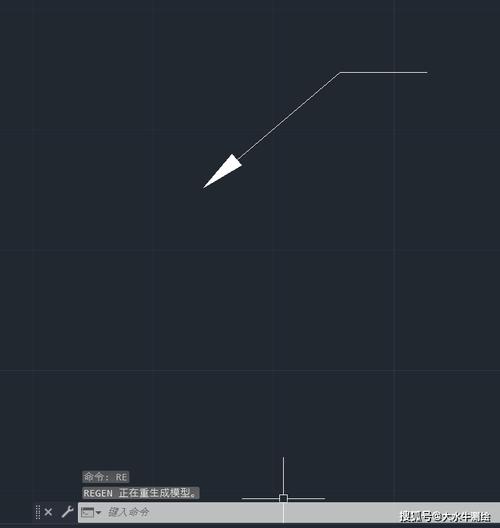

示例：绘制一个长度为20、头部宽度为10的箭头：

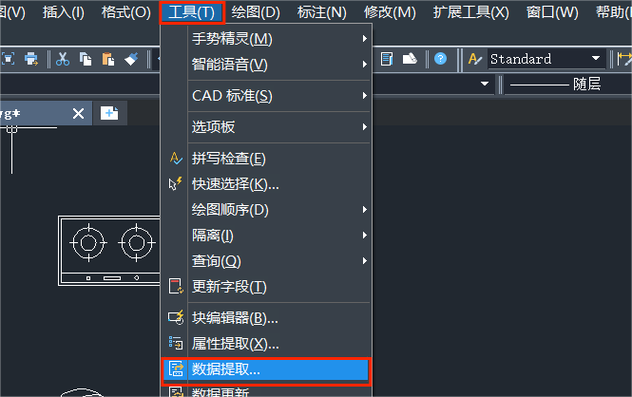

（图片来源网络，侵删）
- 输入
PLINE,点击起点。 - 输入
W，起点宽度0，终点宽度0,绘制长度为15的直线。 - 输入
W，起点宽度10，终点宽度0,绘制长度为5的斜线形成箭头头部。
优点：完全自定义箭头形状、尺寸和样式；缺点：操作步骤稍多,需精确控制宽度参数。
使用块（BLOCK）命令创建可复用箭头
如果需要在图纸中多次使用相同箭头，可通过块功能将其定义为 reusable 对象,提高绘图效率。
- 绘制箭头：先用PLINE或LINE命令绘制一个基础箭头。
- 创建块：输入
BLOCK命令，在弹出的对话框中输入块名称（如“ARROW”），选择箭头图形，指定基点（如箭头尾部）。 - 插入块：输入
INSERT命令，选择“ARROW”块，在需要的位置插入,并可调整比例和旋转角度。
优点：快速复用，保持图形一致性；缺点：需预先定义块,修改箭头样式需重新定义块。
其他方法
- 多重引线（MLEADER）：适用于复杂标注，可通过“格式”选项卡自定义箭头样式和引线结构。
- 填充图案（HATCH）：与多段线结合,可填充箭头区域形成实心效果。
常见箭头绘制参数参考
| 箭头类型 | 适用场景 | 常用命令 | 关键参数设置 |
|---|---|---|---|
| 标注引线箭头 | 尺寸标注、文字说明 | LEADER、MLEADER | 箭头样式=实心闭合 |
| 自定义方向箭头 | 流程图、示意图 | PLINE | 起点宽度=0，终点宽度=5-10 |
| 可复用箭头 | 重复使用的符号 | BLOCK、INSERT | 块名称自定义，基点为尾部 |
相关问答FAQs
问题1：如何绘制带箭头的弧线？
答：可使用PLINE命令，先绘制弧线（输入 A 选择“圆弧”选项），再设置终点宽度形成箭头，输入 PLINE，点击起点，输入 A 选择“角度”或“圆心”，绘制弧线后，输入 W 设置终点宽度为10,弧线末端自动形成箭头。
（图片来源网络，侵删）
问题2：如何修改已绘制箭头的样式？
答：若使用LEADER或MLEADER命令绘制的箭头，选中后右键选择“特性”，在“箭头”下拉列表中更换样式；若为PLINE绘制的箭头，需选中后使用“编辑多段线”（PEDIT）命令修改宽度参数,或分解后重新绘制。
