在CAD软件中,画圆弧是基本的绘图操作之一，掌握圆弧命令的使用方法对于提高绘图效率至关重要，CAD中的圆弧命令功能强大，提供了多种绘制方式，以满足不同设计场景的需求，本文将详细介绍CAD中画圆弧的各种命令及其使用方法、参数设置和应用技巧。

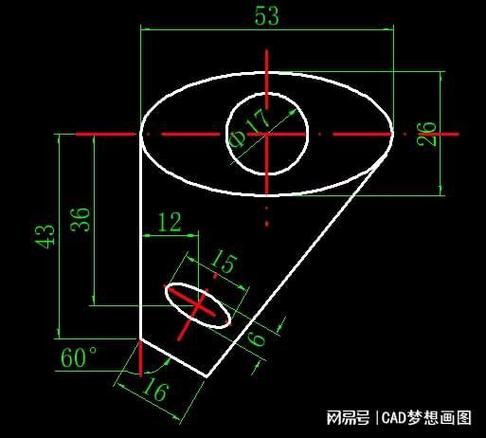

（图片来源网络，侵删）

圆弧命令的启动方式

在CAD中,启动圆弧命令主要有以下几种方式：

命令行输入：在命令行中直接输入“ARC”或简写“A”，然后按回车键。
功能区选项卡：在“常用”选项卡下的“绘图”面板中，点击“圆弧”按钮。
工具栏：在经典工作空间中，通过“绘图”工具栏的“圆弧”图标启动。
菜单栏：通过“绘图”→“圆弧”子菜单选择相应的绘制方式。

圆弧的绘制方式

CAD提供了11种绘制圆弧的方式,用户可以根据已知条件选择最合适的方法，以下是常用的几种绘制方式及其操作步骤：

三点画弧

通过指定圆弧上的三个点来绘制圆弧,这是最灵活的方式。

操作步骤：
1. 启动圆弧命令。
2. 指定圆弧的起点。
3. 指定圆弧的第二点（通过该点控制圆弧的弯曲方向）。
4. 指定圆弧的端点。
适用场景：当已知圆弧上的任意三个点时使用。

起点、圆心、端点

通过指定起点、圆心和端点来绘制圆弧。

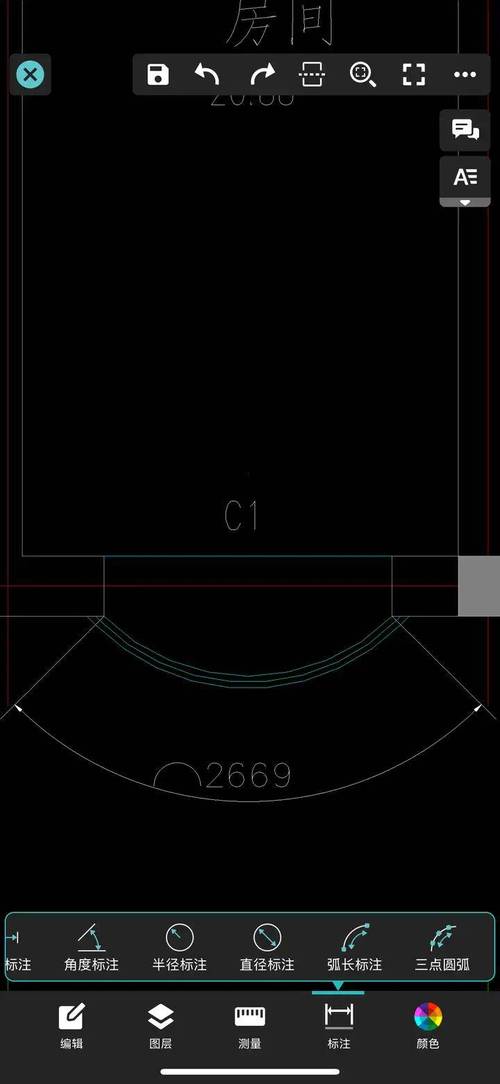

（图片来源网络，侵删）

操作步骤：
1. 启动圆弧命令。
2. 选择“起点、圆心、端点”选项（默认方式）。
3. 指定起点。
4. 指定圆心。
5. 指定端点。
注意事项：圆弧的方向由起点和端点相对于圆心的位置决定。

起点、圆心、角度

通过指定起点、圆心和圆弧的包含角来绘制圆弧。

操作步骤：
1. 启动圆弧命令。
2. 选择“起点、圆心、角度”选项。
3. 指定起点。
4. 指定圆心。
5. 输入角度值（正值逆时针绘制，负值顺时针绘制）。
示例：输入“90”表示绘制90度的圆弧。

起点、圆心、长度

通过指定起点、圆心和弦长来绘制圆弧。

操作步骤：
1. 启动圆弧命令。
2. 选择“起点、圆心、长度”选项。
3. 指定起点。
4. 指定圆心。
5. 输入弦长值（弦长必须小于直径）。
特点：弦长决定圆弧的弯曲程度，弦长越短，圆弧越弯曲。

起点、端点、角度

通过指定起点、端点和圆弧的包含角来绘制圆弧。

操作步骤：
1. 启动圆弧命令。
2. 选择“起点、端点、角度”选项。
3. 指定起点。
4. 指定端点。
5. 输入角度值。
应用：适用于已知起点、端点且需要控制圆弧弯曲程度的场景。

起点、端点、方向

通过指定起点、端点和圆弧在起点处的切线方向来绘制圆弧。

（图片来源网络，侵删）

操作步骤：
1. 启动圆弧命令。
2. 选择“起点、端点、方向”选项。
3. 指定起点。
4. 指定端点。
5. 拖动鼠标确定起点处的切线方向或输入角度值。
优势：可以灵活控制圆弧的起始方向，适用于需要平滑连接的曲线。

起点、端点、半径

通过指定起点、端点和圆弧的半径来绘制圆弧。

操作步骤：
1. 启动圆弧命令。
2. 选择“起点、端点、半径”选项。
3. 指定起点。
4. 指定端点。
5. 输入半径值。
注意：半径值需满足起点和端点之间的距离小于或等于2倍半径，否则无法绘制圆弧。

圆心、起点、端点

通过指定圆心、起点和端点来绘制圆弧，与“起点、圆心、端点”类似，但顺序不同。

操作步骤：
1. 启动圆弧命令。
2. 选择“圆心、起点、端点”选项。
3. 指定圆心。
4. 指定起点。
5. 指定端点。

圆心、起点、角度

通过指定圆心、起点和包含角来绘制圆弧。

操作步骤：
1. 启动圆弧命令。
2. 选择“圆心、起点、角度”选项。
3. 指定圆心。
4. 指定起点。
5. 输入角度值。

圆心、起点、长度

通过指定圆心、起点和弦长来绘制圆弧。

操作步骤：
1. 启动圆弧命令。
2. 选择“圆心、起点、长度”选项。
3. 指定圆心。
4. 指定起点。
5. 输入弦长值。

继续

该选项用于绘制与上一条直线或圆弧相切的圆弧。

操作步骤：
1. 启动圆弧命令。
2. 选择“继续”选项。
3. 直接拖动鼠标或输入端点位置,圆弧将自动与上一对象相切。
应用场景：快速绘制连续相切的圆弧曲线。

圆弧参数的设置技巧

在绘制圆弧时,以下参数的设置需要特别注意：

方向控制：角度的正负值决定圆弧的绘制方向（逆时针或顺时针）。
半径与弦长：半径必须大于或等于弦长的一半，否则无法绘制圆弧。
切线方向：使用“方向”选项时，可以通过动态拖动或输入角度值精确控制切线方向。
象限点捕捉：绘制特定角度的圆弧（如90度、180度）时，可结合象限点捕捉功能提高精度。

圆弧命令的高级应用

与对象结合：利用“继续”选项可以快速绘制与直线、多段线或其他圆弧相切的曲线。
参数化设计：通过输入精确的角度、半径或长度值，实现参数化绘图，便于后续修改。

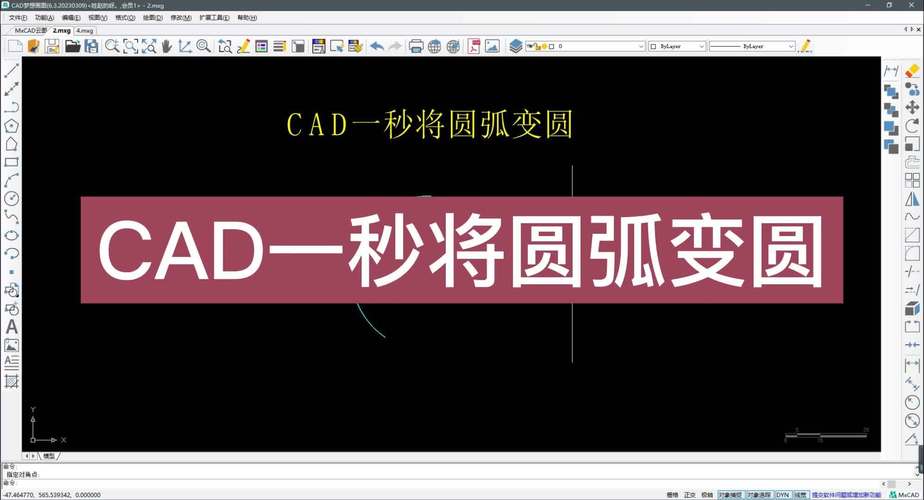

圆弧与圆的转换：通过调整圆弧的包含角为360度，可将圆弧转换为完整的圆。

常见问题及解决方法

圆弧显示不光滑：可能是由于视图分辨率不足，可通过输入“VIEWRES”命令并增加值来优化显示。
圆弧无法闭合：检查起点和端点的位置是否重合，或角度设置是否为360度。
