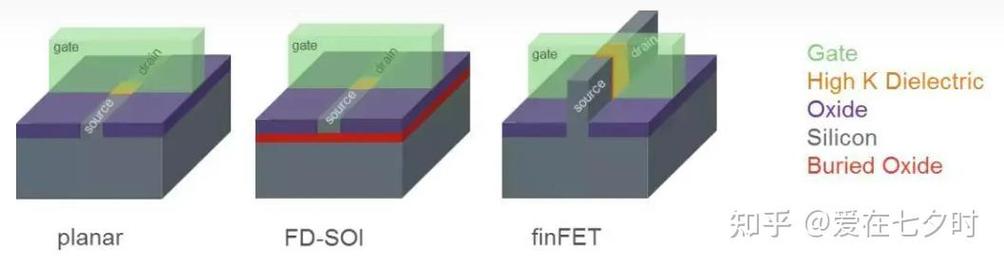

随着半导体工艺制程的不断推进,FinFET（场效应晶体管）已成为先进逻辑芯片的核心技术，其三维结构带来的优异静电控制能力和低漏电特性，推动了从7nm到5nm甚至更小节点的量产，在此背景下，全球半导体企业对FinFET相关人才的需求持续攀升，涵盖研发设计、工艺集成、制造工程、设备技术等多个领域，招聘要求也呈现出技术深度与跨学科融合的特点。
FinFET技术岗位需求与核心能力
FinFET产业链的岗位需求可分为技术研发、工艺制造、设备支持三大方向，每个方向对候选人的专业背景、技能经验均有差异化要求。
在技术研发岗位中,FinFET器件工程师负责晶体管的结构设计与电学特性优化，需深入掌握半导体物理、器件建模（如TCAD仿真工具Sentaurus Device、Silvaco）及先进节点的短沟道效应抑制方法，5nm以下FinFET的鳍片（Fin）尺寸控制、栅极环绕（GAA）结构过渡等前沿技术，要求候选人具备硕士及以上学历，且有3年以上先进制程研发经验，熟悉FinFET的阈值电压调节、驱动电流提升等关键指标，电路设计岗位则侧重于基于FinFET的IP核开发，如高速IO、低功耗单元设计，需熟练使用Cadence、Synopsys等EDA工具，掌握SRAM、逻辑电路的功耗-性能-面积（PPA）优化方法，熟悉FinFET的漏电机制对电路设计的影响。
工艺制造岗位是FinFET量产的核心,工艺集成工程师需解决FinFET工艺中的模块整合问题，如鳍片蚀刻、高K金属栅（HKMG）沉积、源漏掺杂等关键步骤的工艺窗口开发，候选人需具备半导体工艺背景，熟悉光刻、刻蚀、薄膜沉积等核心设备原理，有晶圆厂（Fab）量产经验者优先，尤其是28nm以下节点的工艺调优能力，在FinFET的鳍线（Fin Line）均匀性控制中，需通过DOE（实验设计）方法优化蚀刻参数，确保鳍片高度、宽度的一致性，这对候选人的问题解决能力和工艺敏感度提出较高要求，设备技术岗位则聚焦于FinFET生产中专用设备的维护与工艺支持，如原子层沉积（ALD）设备、刻蚀机（ICP、RIE）的故障处理与工艺参数优化，需熟悉设备原理，具备快速响应产线异常的能力，通常要求有设备厂商或晶圆厂相关工作经验。
FinFET岗位的学历与经验要求
FinFET技术岗位的学历门槛较高,核心研发岗位（如器件工程师、电路架构师）普遍要求硕士及以上学历，重点院校（如微电子、半导体物理专业）背景优先，部分顶尖企业甚至倾向博士学历，尤其是在新型FinFET结构（如纳米片GAA）的基础研究岗位，本科毕业生通常从工艺工程师、设备技术员等岗位切入，需具备扎实的半导体物理、工艺原理基础，熟悉洁净室操作规范。
经验方面,28nm及以上节点的FinFET岗位对3-5年经验候选人需求较大，要求熟悉完整的工艺开发流程；而5nm及以下先进节点则更倾向于5年以上经验的资深工程师，具备跨模块整合能力，如FinFET与后道封装（如CoWoS）的协同优化，国际企业（如台积电、三星、Intel）及国内头部厂商（如中芯国际、华虹）对候选人的英语能力（如读写技术文档、国际会议交流）有明确要求，部分海外研发岗位需流利的口语沟通能力。
软技能与行业趋势
除了硬技术,FinFET岗位对软技能的要求日益凸显，团队协作能力至关重要，因FinFET研发涉及设计、工艺、设备多部门联动，需具备跨团队沟通与资源协调能力，项目管理能力在量产岗位中尤为关键，需通过甘特图、风险矩阵等工具把控工艺开发节点，确保产品按时交付，持续学习能力不可或缺，FinFET技术迭代迅速（如从FinFET到GAA的过渡），候选人需跟踪IEEE IEDM、VLSI Symposia等顶级会议的最新研究成果，快速掌握新技术。
行业趋势上,随着3nm以下节点的推进，FinFET与GAA（环绕栅极）技术的融合成为重点，招聘中更关注候选人对新结构的理解；FinFET在汽车电子、AI芯片等领域的应用拓展，要求人才兼具工艺知识与行业场景认知，如熟悉车规级芯片的可靠性要求（AEC-Q100）、AI算力芯片的低功耗设计等。
相关问答FAQs
Q1：FinFET器件工程师与工艺工程师的核心区别是什么？
A1：FinFET器件工程师侧重于晶体管层面的设计与优化，工作内容包括通过TCAD仿真模拟FinFET的电学特性（如亚阈值摆幅、漏电电流）、设计新型鳍片结构或栅极材料，目标是提升器件性能，通常需要深厚的半导体物理和建模基础；工艺工程师则聚焦于将器件设计转化为可量产的工艺流程，负责解决工艺模块（如蚀刻、沉积）的实际生产问题，优化工艺参数以提高良率和稳定性，需熟悉晶圆厂设备操作和工艺整合，更强调实践经验和问题解决能力。
Q2：非微电子专业背景的毕业生如何进入FinFET领域？
A2：非微电子专业（如材料、物理、化学、机械）毕业生可通过以下路径转型：补充核心课程，如半导体物理、微电子工艺、器件原理等，可通过在线平台（Coursera、edX）或高校微电子学院课程学习；掌握必备工具，如TCAD仿真（Sentaurus Device）、EDA工具（Cadence Virtuoso）或工艺模拟软件（Silvaco）；参与相关项目实习，如半导体实验室的器件研发项目、晶圆厂工艺实习，积累实践经验；从支持性岗位切入（如工艺整合助理、设备工程师），逐步积累行业知识，再向核心研发岗位转型，材料、物理专业背景在薄膜沉积、蚀刻工艺模块具有优势，机械、自动化专业则在设备技术岗位更受欢迎。
