公司网络图的制作是一个系统性工程，需要结合业务需求、技术架构和可视化目标，通过规划、设计、工具选择、绘制和优化等步骤，最终实现清晰展示网络拓扑、设备连接、数据流向和关键业务系统的目的，以下从制作流程、核心要素、工具选择和注意事项等方面展开详细说明。

明确制作目标与需求分析

在开始制作网络图前，首要任务是明确其用途和目标受众，不同场景下，网络图的侧重点差异显著：

• 运维管理：需突出设备状态、链路负载、故障节点，方便日常监控和故障排查；
• 方案汇报：需聚焦业务逻辑、关键系统部署、网络安全域划分，向非技术 stakeholders 清晰传达架构设计；
• 合规审计：需标注数据分级、访问控制策略、边界防护措施，满足等保、GDPR 等合规要求。

需求分析阶段需梳理关键信息：包括网络规模（分支数量、终端设备总量）、核心业务系统（如ERP、CRM的部署位置）、关键网络设备（路由器、交换机、防火墙的品牌型号）、网络层级（核心层、汇聚层、接入层的划分）以及特殊需求（如VPN接入、无线覆盖、多云互联等）。

梳理网络架构与核心要素

网络图的核心是“架构可视化”，需准确呈现以下关键要素：

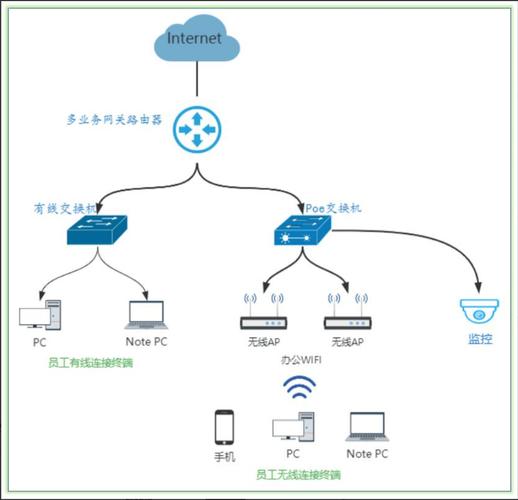

网络层级与设备

企业网络通常采用分层架构，需按层级划分设备并明确功能：

• 核心层：负责高速数据交换，设备为核心交换机、路由器，需标注带宽（如10G/40G）和冗余机制（如堆叠、VRRP）；
• 汇聚层：连接核心层与接入层，设备为汇聚交换机、防火墙，需划分VLAN（如研发、办公、访客网段）和策略路由；
• 接入层：直接连接终端设备，设备为接入交换机、AP（无线接入点）、PoE交换机，需标注端口数量、覆盖范围（如办公楼1F-3F）。

连接关系与链路

设备间的物理连接（光纤、双绞线）和逻辑连接（VLAN、VPN）需用不同线型区分：

• 物理链路：实线表示，标注接口类型（如SFP+、RJ45）和传输介质（如单模/多模光纤）；
• 逻辑链路：虚线表示，如VLAN间路由、VPN隧道（IPSec/SSL），需标注协议类型和加密方式；
• 关键链路：用粗线或红色标注核心业务链路（如生产网与数据库链路），并标明SLA（服务等级协议）要求。

网络服务与安全策略

• IP地址规划：按网段标注IP范围（如研发网192.168.10.0/24，办公网192.168.20.0/24），DHCP、DNS服务器位置；
• 安全设备：防火墙需标注访问控制列表（ACL）、IPS/IDS部署位置；堡垒机、日志审计系统需单独标出并关联管理范围；
• 业务系统：用不同形状图标表示服务器（如Web服务器用圆形，数据库用圆柱形），标注系统名称（如“生产数据库集群”）、IP和关键依赖关系（如“Web服务器→数据库服务器”）。

外部连接与第三方服务

• 互联网出口：标注ISP服务商（如中国电信、联通）、带宽（如1000M）、出口设备（如路由器、防火墙）；
• 云服务：若使用公有云（AWS、阿里云），需标注云上网络组件（如VPC、子网）与本地数据中心的对连接方式（如专线、VPN）；
• 分支机构：用地图或拓扑图形式展示总部与分支的连接方式（MPLS VPN、Internet VPN）。

选择合适的工具与绘制方法

根据复杂度和需求选择工具，从手绘到专业软件可分为以下几类：

手绘与白板工具

适合小型网络或初步方案讨论，工具如Microsoft Visio（模板丰富）、Draw.io（免费在线）、XMind（思维导图式梳理），优点是灵活易修改，缺点是难以动态更新，适合快速原型设计。

专业网络拓扑工具

适合中大型企业，支持自动发现、动态监控和可视化联动：

• SolarWinds Network Topology Mapper：自动扫描网络设备，生成带设备型号、端口状态的拓扑图，支持Cisco、华为等主流厂商；
• Paessler PRTG Network Monitor：结合监控功能，实时链路带宽、设备CPU/内存使用率，拓扑图可动态变色报警；
• Zabbix + Grafana：通过Zabbix采集数据，Grafana自定义可视化面板，适合需深度定制监控场景的用户。

云端与协作工具

支持多人协作和版本管理，如Lucidchart（在线实时协作）、Cawfree（国产Visio替代品），可嵌入文档、PPT，适合跨部门项目组使用。

自动化脚本与API

对于超大规模网络（如设备超过1000台），可通过Python（Netmiko、Paramiko库）、Ansible等脚本自动采集设备信息（如show命令输出），调用绘图库（如Matplotlib、Graphviz）生成拓扑图，实现“采集-分析-绘图”自动化。

绘制网络图的步骤与规范

收集设备信息

通过设备CLI命令（如Cisco的“show running-config”、华为的“display current-configuration”）、SNMP协议或网管平台（如华为eSight、Cisco Prime）获取设备列表、接口信息、IP地址表，整理成Excel表格（示例部分内容）：

规划布局与分层

采用“自上而下”或“自核心向外”的布局原则：

• 核心层设备放置在中心位置，汇聚层围绕核心层呈环形或星形分布，接入层设备按物理位置（楼层、部门）分组；
• 避免线条交叉，使用直线或折线连接，关键链路（如核心链路）优先沿主轴分布；
• 不同功能区域用颜色区分（如红色表示安全区，蓝色表示办公区，绿色表示生产区）。

绘制与标注

• 设备图标：使用标准化图标（如路由器用三角形，交换机用矩形，服务器用圆柱形），避免自定义图标导致歧义；
• 文字标注：设备名称需唯一（如“北京总部-核心交换机-01”），关键信息（IP、带宽、VLAN）标注在图标附近或用引线指向；
• 图例说明：在图旁添加图例，解释颜色、线型、图标的含义（如“红色实线=核心链路，蓝色虚线=VLAN链路”）。

审核与优化

• 准确性校验：对比设备配置表，确保IP地址、链路连接、VLAN划分与实际一致，避免“图实不符”；
• 可读性优化：删除冗余信息（如非关键终端设备），合并同类设备（如多个接入交换机可简化为“接入层-研发部”），调整字体大小和线条粗细，确保A4纸或屏幕内完整显示；
• 版本管理：标注网络图版本号（如V2.3_20231015）和修改记录（如“2023-10-15：新增上海分支VPN连接”），方便追溯变更。

维护与动态更新

网络图是“活文档”，需随网络变更同步更新：

• 定期扫描：通过网管工具每月自动扫描网络设备，发现新增/下线设备及时更新；
• 变更流程：建立变更管理流程，网络设备增减、IP调整、链路变更需同步更新网络图并归档；
• 权限管理：设置编辑权限（如运维人员可修改，其他部门只读），避免误操作导致信息错误。

相关问答FAQs

Q1: 如何确保网络图的准确性和实时性？
A1: 可通过以下方式实现：①部署自动化网络发现工具（如SolarWinds、Nmap），定期扫描设备并自动生成拓扑图；②结合CMDB（配置管理数据库），将网络设备信息与拓扑图关联，通过CMDB的变更触发机制同步更新；③建立人工审核机制，重大网络变更后由运维负责人复核网络图，确保“图-实-配置”三者一致。

Q2: 小型企业没有专业运维人员，如何快速制作网络图？
A2: 小型企业可优先选择轻量化工具：①使用Draw.io（免费）或Visio在线版，通过模板快速绘制基础拓扑图；②利用路由器/交换器的管理界面（如TP-Link的“网络地图”功能）自动生成简单拓扑；③若设备较少，可直接手绘并标注关键信息（IP、设备位置），重点突出互联网出口、核心设备和业务系统连接关系,无需过度复杂化。
