UG桥接曲线命令是NX软件中用于在两条不同曲线之间创建平滑过渡曲线的高级功能,广泛应用于汽车、航空航天、模具等行业的曲面建模中，该命令通过定义连续性条件、约束类型和形状控制参数，生成符合设计要求的桥接曲线，确保曲线与原始曲线之间的几何连接光滑且符合工程标准，以下从命令原理、操作步骤、参数设置、应用场景及常见问题等方面进行详细阐述。

UG桥接曲线命令的核心在于通过数学算法生成一条新的曲线,使其与两条输入曲线在连接点处满足指定的连续性条件，如G0（位置连续）、G1（相切连续）或G2（曲率连续），用户可通过对话框设置桥接曲线的起始和结束位置、连续性级别、形状控制方式（如相切幅值、深度或桥接张力）等参数，以精确控制曲线的形状，命令还支持多段桥接、与曲面关联桥接等高级功能，满足复杂设计需求。

操作步骤

1. 启动命令：在UG的“曲线”菜单中选择“桥接曲线”选项，或通过命令输入“Bridge Curve”快捷指令打开对话框。
2. 选择主曲线：依次选择需要桥接的两条曲线作为主曲线，支持直线、圆弧、样条线等多种曲线类型，但需确保曲线无自交且方向一致。
3. 设置连续性：在对话框中分别设置桥接曲线与两条主曲线的连续性条件，选择G1（相切连续）可确保桥接曲线与主曲线在连接点处切线方向一致，避免曲面构建时的突变。
4. 调整形状控制参数：根据设计需求选择形状控制方式，常用的包括“相切幅值”（通过调整数值控制曲线弯曲程度）、“深度和歪斜”（通过滑块动态调整曲线形状）或“桥接张力”（影响曲线的松紧度）。
5. 预览与确认：点击“预览”按钮实时查看桥接曲线效果，通过动态调整参数优化形状，确认无误后点击“确定”完成创建。

参数设置详解

• 连续性类型：

  • G0（位置连续）：仅保证曲线端点重合，适用于对光滑度要求不高的场合。
  • G1（相切连续）：确保曲线在连接点处切线向量方向一致，常用于需要平滑过渡的曲面边界。
  • G2（曲率连续）：要求曲线在连接点处的曲率半径相等，适用于高反射曲面或精密零件设计。

• 形状控制选项：

  • 相切幅值：通过输入数值（0-10）控制曲线的弯曲程度，数值越大，曲线越远离主曲线。
  • 深度和歪斜：通过滑块调整曲线的深度（垂直于主曲线方向的偏移）和歪斜（沿主曲线方向的偏移比例）。
  • 桥接张力：默认值为1，数值增大时曲线更紧绷，减小时曲线更松弛。

• 其他选项：


  （图片来源网络，侵删）
  • 关联性：勾选“关联”选项后，桥接曲线会随主曲线的修改而更新，便于后续设计调整。
  • 输出曲线类型：可选择“常规样条线”或“二次/三次多项式”，后者在特定加工场景下更易处理。

应用场景

1. 汽车车身设计：在车门与车身的过渡区域，通过桥接曲线连接两条分型线，确保曲面光顺且符合空气动力学要求。

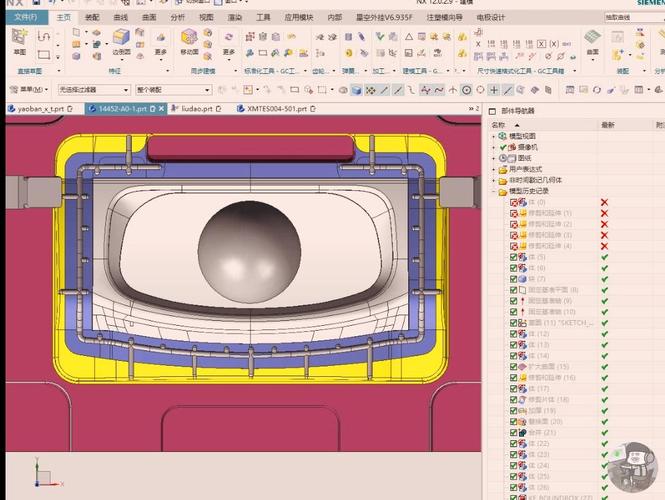

2. 模具型腔构建：在模具的分模面设计中，桥接曲线用于连接不同方向的曲面边界，避免产生尖角或应力集中。
3. 航空发动机叶片：在叶片的叶尖与叶根之间生成桥接曲线，保证气流通道的平滑性，提升效率。

常见问题与解决方案

在实际操作中,用户可能会遇到桥接曲线形状不符合预期或生成失败的情况，以下是典型问题及解决方法：

相关问答FAQs

Q1：为什么桥接曲线在G2连续性条件下经常生成失败？
A1：G2连续性对主曲线的曲率分布要求较高，若主曲线本身存在曲率突变或半径差异过大，可能导致算法无法收敛，建议先检查主曲线的曲率梳，通过“曲线分析”工具优化曲率分布，或适当降低连续性条件至G1。

Q2：如何确保桥接曲线与后续构建的曲面保持关联性？
A2：在创建桥接曲线时，需勾选对话框中的“关联”选项，并确保主曲线为参数化曲线（如样条线而非导入的IGGS曲线），在构建曲面时选择“通过曲线网格”或“扫掠”命令，并将桥接曲线作为引导线，即可实现曲面与曲线的动态关联。
