在Pro/E 5.0（现更名为Creo Parametric 5.0）中，复制命令是模型编辑中最基础且高频使用的功能之一，它通过参考现有几何特征快速生成相同或相似的结构，极大提升了设计效率，本文将围绕Pro/E 5.0复制命令的核心功能、操作步骤、应用场景及注意事项展开详细说明，并结合表格对比不同复制方式的适用场景，最后通过FAQs解答常见问题。
复制命令的核心类型与功能
Pro/E 5.0中的复制命令主要分为三类：新参考复制、相同参考复制和镜像复制，每种类型针对不同的设计需求，其核心区别在于参考的复用方式。
-
新参考复制（New References）
允许用户在复制特征时重新定义参考对象（如草绘平面、尺寸参考等），适用于需要调整特征位置、方向或参数的场景，复制一个孔特征时，可指定新的草绘平面和定位尺寸，生成位置不同的孔。 -
相同参考复制（Same References）
复制特征时自动沿用原始特征的参考对象，仅允许修改特征的尺寸参数，适用于批量生成相同特征且无需改变参考平面的情况，如阵列前的特征预复制。 -
镜像复制（Mirror）
通过指定镜像平面，生成与原始特征对称的结构，常用于对称零件设计，如法兰盘的两侧安装孔、外壳的散热槽等。

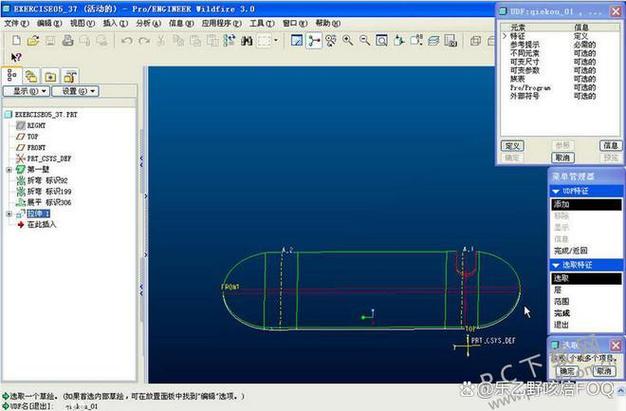

（图片来源网络，侵删）
复制命令的操作步骤
以最常用的“新参考复制”为例，详细说明操作流程：
-
进入复制命令
在模型树中选中需要复制的特征，或直接在绘图区点击特征，点击顶部菜单栏“编辑”→“特征操作”→“复制”，系统弹出“复制特征”菜单管理器。 -
选择复制类型
在菜单管理器中选择“新参考”“相同参考”或“镜像”，此处以“新参考”为例，勾选“选取”和“独立”（若选择“从属”，则复制特征与原始特征尺寸关联，修改原始特征时复制特征同步变化）。 -
选取待复制特征
在模型树或绘图区选取目标特征，支持多选（按住Ctrl键）。

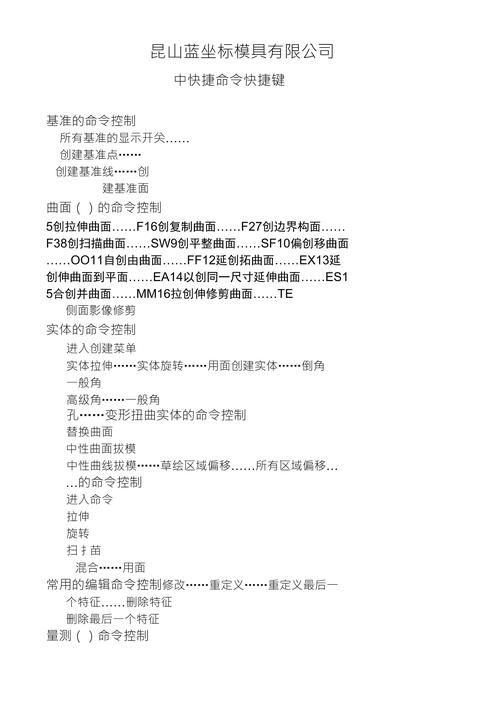

（图片来源网络，侵删） -
定义参考类型
系统提示“选取要改变尺寸的项目”，可手动选择需要修改的尺寸（如孔的直径、定位尺寸等），输入新值，若需修改参考平面，在后续步骤中指定。 -
设置新参考
系统依次高亮原始特征的参考平面（如草绘平面、参考面），用户需选择新的对应平面，原始特征以“TOP”面为草绘平面，复制时可选择“FRONT”面作为新草绘平面。 -
完成复制
点击“确定”，系统生成复制特征，若特征生成失败，需检查参考冲突或尺寸约束是否合理。

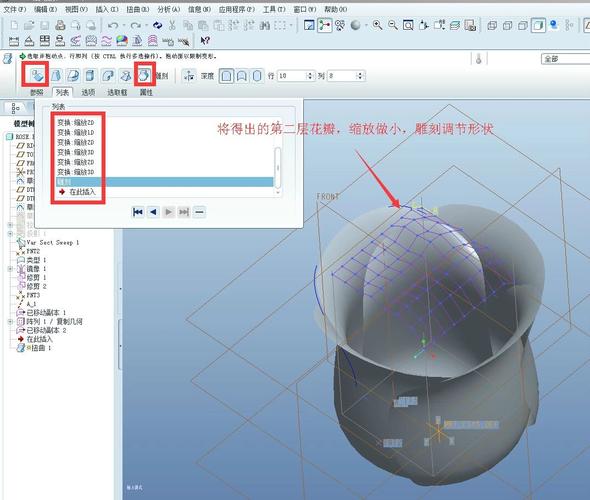

不同复制方式的对比与应用
以下表格总结了三种复制方式的特点及适用场景：
| 复制类型 | 参考复用方式 | 典型应用场景 | |
|---|---|---|---|
| 新参考复制 | 可自定义所有参考 | 尺寸、参考平面、方向 | 异形特征批量生成（如不同位置的安装孔） |
| 相同参考复制 | 完全沿用原始参考 | 仅尺寸参数 | 相同特征的快速复制（如阵列前的特征准备） |
| 镜像复制 | 以镜像平面为对称参考 | 位置、尺寸（对称方向自动约束） | 对称结构设计（如轴类零件的键槽分布） |
复制命令的注意事项
- 参考冲突处理：新参考复制时，若新参考平面与原始特征存在几何干涉（如复制孔特征时新平面穿过实体），可能导致特征生成失败，需重新选择参考平面。
- 父子关系管理：使用“从属”选项时，修改原始特征会联动更新复制特征，需注意避免意外修改；若需独立编辑，务必选择“独立”。
- 复杂特征的复制限制：对于包含复杂曲面或混合的特征，复制时可能出现几何扭曲，建议先简化特征再复制。
- 阵列与复制的结合：可通过先复制单个特征再使用阵列命令，生成规律分布的特征群（如圆周均布的散热孔）。
相关问答FAQs
Q1：为什么复制特征时提示“参考冲突”？如何解决？
A：参考冲突通常是由于新参考平面与原始特征的几何约束矛盾导致的，复制一个以“TOP”面为草绘平面的拉伸特征时，若选择一个与“TOP”面不平行的曲面作为新草绘平面，且拉伸方向未正确调整，系统会报错，解决方法：检查新参考平面的方向是否与原始特征一致，必要时使用“反向”按钮调整拉伸方向，或重新选择与原始特征几何关系兼容的参考平面。
Q2：复制特征后如何与原始特征解除尺寸关联？
A：在复制命令的“选项”菜单中，默认勾选“独立”即可使复制特征的尺寸与原始特征完全独立，修改原始特征尺寸不会影响复制特征，若复制后发现尺寸关联（如修改原始特征时复制特征同步变化），需在模型树中右键点击复制特征，选择“编辑定义”，进入复制命令后修改“从属”为“独立”，并重新生成特征。
通过合理运用Pro/E 5.0的复制命令，可显著减少重复建模的工作量，尤其在对称结构、批量特征等场景中优势明显，掌握不同复制类型的适用场景及操作细节，能有效提升设计效率与模型质量。
