在CAD绘图过程中,多线（MLINE）命令是一种高效的绘图工具，尤其适用于绘制墙体、道路、管道等具有平行特征的图形，而“多线闭合”则是确保多线图形完整、封闭的关键操作，直接关系到后续的填充、标注等功能的正常使用，本文将详细解析CAD多线闭合命令的使用方法、注意事项及常见问题，帮助用户掌握这一实用技能。
多线命令的基础设置

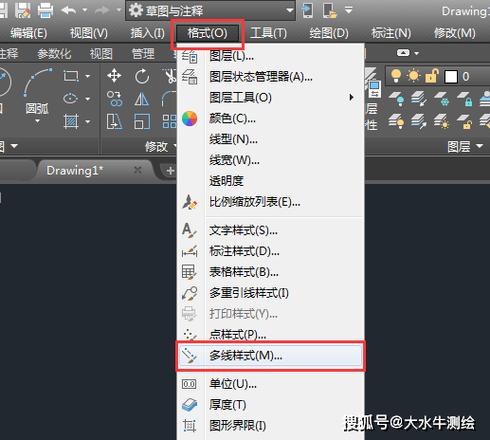

在执行闭合操作前,需先正确设置多线样式和参数，通过“格式”菜单下的“多线样式”命令，可以新建或修改多线样式，定义线条数量、偏移距离、线型、颜色等属性，绘制墙体时，通常设置两条平行线，分别代表墙体的两侧，偏移距离可根据墙体厚度（如240mm）进行调整，在“多线特性”选项中，可启用“显示连接”选项，使多线转折处显示直线连接，便于观察闭合状态。
多线绘制与闭合的完整流程
- 启动多线命令：在命令行输入“MLINE”或“ML”，按回车键确认。
- 设置对正方式和比例：
- 对正（J）：控制多线的基准位置，包括“上（T）”“无（Z）”“下（B）”，绘制墙体时通常选择“无”，使多线中心对准指定点。
- 比例（S）：控制多线的整体宽度，需根据实际需求调整，偏移距离为1.2的多线，比例设为100时，实际宽度为120mm。
- 绘制多线：指定起点后，依次输入各点坐标，完成多线的绘制。
- 闭合多线：在绘制过程中，当多线起点和终点重合时，输入“C”（闭合）并按回车键，系统会自动连接起点和终点，形成封闭图形，若已绘制完成未闭合，需使用“编辑多线”（MLEDIT）命令进行修改。
多线闭合的常见问题及解决方法
多线无法闭合的原因及处理
- 原因1：起点和终点未精确重合。
解决：启用“对象捕捉”功能（如端点捕捉），确保起点和终点坐标一致，若偏差较小，可使用“拉伸”命令调整端点位置。 - 原因2：多线样式未启用“显示连接”。
解决：修改多线样式，勾选“显示连接”选项，便于检查闭合状态。 - 原因3：多线比例设置不当导致视觉偏差。
解决：重新检查比例参数，确保偏移距离与实际需求匹配。
使用MLEDIT命令修复未闭合多线
若多线绘制完成后未闭合,可通过以下步骤修复：
- 输入“MLEDIT”命令，打开“多线编辑工具”对话框。
- 选择“闭合”图标（第一个选项），单击“确定”。
- 依次选择多线的起点和终点,系统将自动连接两点，完成闭合。
- 若多线存在复杂交叉或断裂,可使用“角点结合”“T形打开”等工具辅助编辑。
多线闭合的高级技巧
- 结合块属性管理：在闭合多线内部插入块（如门窗块）时，需确保多线完全封闭，否则块可能无法正确显示或编辑。
- 与填充（HATCH）命令的配合：闭合多线是填充图案的前提条件，若填充失败，需检查多线是否存在微小间隙，可通过“放大”观察端点连接情况，或使用“边界（BOUNDARY）”命令重新生成封闭边界。
- 多线分解后的处理：若将多线分解（EXPLODE命令），其将变为独立的直线对象，无法直接使用MLEDIT编辑，此时需重新绘制封闭图形或使用“多段线（PLINE）”命令合并线条。
多线闭合命令的注意事项
- 精度控制：在绘制过程中，尽量使用坐标输入或对象捕捉，避免手动点击导致误差。
- 样式统一：同一项目中尽量使用相同的多线样式，便于后续统一修改和管理。
- 版本兼容性：不同CAD版本对多线命令的支持可能存在差异，建议在保存文件时兼容低版本格式。
相关问答FAQs
问题1：为什么使用MLEDIT命令闭合多线时提示“选择多线无效”？
解答：该问题通常由以下原因导致：
（1）选择的对象并非多线，而是分解后的直线或其他图形，需确保选择的是未分解的多线对象。
（2）多线样式被修改或删除，导致对象属性异常，可通过“多线样式”命令检查当前样式是否有效，或重新加载默认样式。
（3）多线存在重叠或自相交情况，需先使用“角点结合”工具修复交叉点，再尝试闭合。
问题2：多线闭合后，填充图案为何仍显示异常？
解答：填充异常可能与多线闭合的精度有关，即使视觉上已闭合，但可能存在微小间隙（如0.001单位），解决方法包括：
（1）使用“边界（BOUNDARY）”命令基于多线生成新的多段线边界，再对该边界进行填充。
（2）启用“填充（FILL）”命令，检查是否因关闭填充显示导致异常，输入“FILL”后选择“开（ON）”。

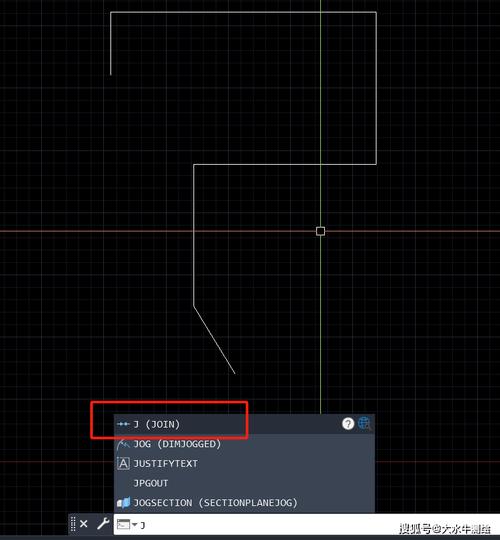

（3）将多线分解后，使用“合并（JOIN）”命令将首尾直线连接为封闭多段线，再执行填充操作。
通过以上方法和技巧,用户可以熟练掌握CAD多线闭合命令，有效提升绘图效率和准确性，确保图形的规范性和完整性。
