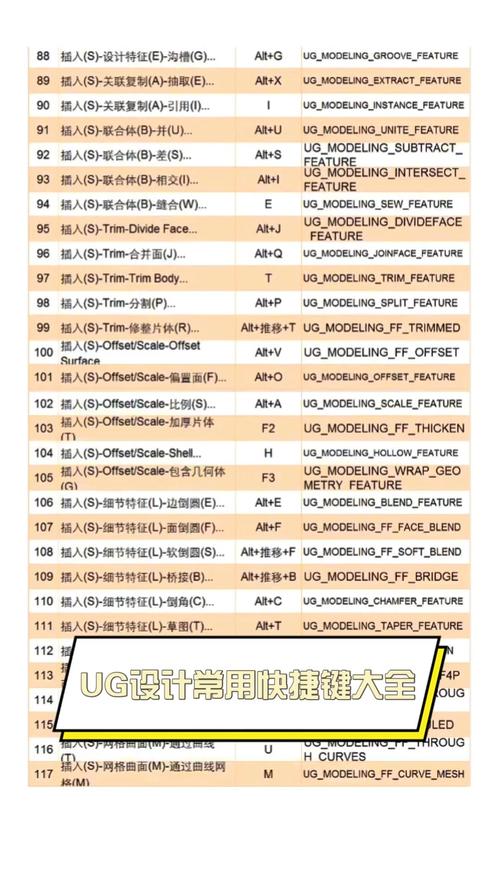

UG8.0中的拔模命令是模具设计和产品造型中非常实用的功能，主要用于为模型添加斜度，以便于产品从模具中顺利脱出，或满足特定的设计要求，该命令位于“插入”菜单下的“细节特征”选项中，其核心是通过定义拔模方向、拔模面、拔模角度等参数，实现对模型表面的斜度处理，下面将从功能原理、操作步骤、参数设置及实际应用等方面进行详细说明。
拔模命令的基本原理是围绕指定的拔模方向，将选定的模型表面按照设定的角度进行倾斜，UG8.0提供了多种拔模类型，包括“从平面”、“从边”、“与多个面相切”、“至分型边”等，每种类型适用于不同的设计场景。“从平面”类型需要先选择一个基准平面作为拔模的起始参考，拔模面将从此平面开始按照指定角度倾斜；“从边”类型则需要选择模型中的边线作为拔模的参考，拔模面将以该边线为基准进行倾斜操作，在实际操作中，用户需要根据模型的结构特点选择合适的拔模类型,以确保拔模结果的准确性。
使用拔模命令时，首先需要启动命令，系统会弹出“拔模”对话框，对话框中包含多个关键参数设置区域，拔模方向”是最基本的参数，用于定义拔模的倾斜方向，通常通过选择一个平面、边线或坐标系轴来确定，拔模方向的正确选择直接影响拔模结果的方向性，如果方向错误，可能导致拔模面反向倾斜，不符合设计要求，接下来是“选择面”区域，用户需要选择要进行拔模操作的模型表面，可以是一个面或多个面，系统会自动识别所选面的几何特征并生成拔模预览，在“设置”区域，用户可以调整“拔模角度”的数值，该角度决定了拔模面的倾斜程度，一般取值范围为-30°至30°,具体数值需根据产品材料和模具要求确定。
在拔模类型的选择上，“从平面”类型适用于有明确基准平面的零件，例如箱体类零件的侧面拔模；“从边”类型则常用于曲面或复杂轮廓的拔模，如汽车覆盖件的拔模处理；“与多个面相切”类型用于确保拔模面与相邻面相切，避免产生棱角，适用于需要光滑过渡的曲面设计；“至分型边”类型主要用于模具设计，将拔模面延伸至指定的分型边，便于模具分型，在设计一个塑料外壳时，若侧面需要拔模，可选择“从平面”类型，以底面为基准平面，设置拔模角度为1°-3°,确保产品能顺利脱模。
拔模命令的参数设置需要特别注意几个细节，首先是“拔模方向”的确认，建议在设置完成后通过“反向”按钮检查方向是否正确，避免因方向错误导致模型报废，在选择拔模面时，应确保所选面是连续且规则的，对于复杂曲面，可能需要分多次拔模操作。“限制平面”参数可以用于限定拔模的范围，例如选择拔模面的起始和结束平面，使拔模仅在指定区域内进行，对于具有多个拔模方向的复杂模型，可能需要结合使用多个拔模命令，或通过“分割为多个拔模”功能实现一次性处理。
在实际应用中，拔模命令常与其他命令配合使用，以达到更复杂的设计效果，先使用“拔模”命令添加基础斜度，再通过“边倒角”或“面倒圆”命令优化拔模边缘的过渡，以提高产品的美观性和模具的加工性，在模具设计中，拔模角度的设置需综合考虑塑料的收缩率、产品表面粗糙度等因素，通常ABS塑料的拔模角度为1°-3°，而玻璃纤维增强塑料则需要更大的拔模角度，约2°-5°，对于深腔类产品，可能需要采用阶梯式拔模，即在不同高度设置不同的拔模角度,以避免产品表面产生拉伤或变形。
拔模操作完成后，建议通过“测量”工具检查拔模角度是否准确，并观察拔模面与相邻面的过渡是否平滑，如果发现拔模结果不符合预期，可以返回拔模对话框调整参数，或重新选择拔模类型和参考对象，对于一些特殊结构，如内孔或凹槽的拔模，可能需要使用“拔模分析”功能，检查模型是否存在倒扣或干涉现象,确保设计的可行性。
以下是关于UG8.0拔模命令的相关问答FAQs：
问题1：在UG8.0中使用拔模命令时，如何避免拔模面出现扭曲或变形？
解答：拔模面出现扭曲或变形通常是由于拔模方向选择不当或拔模角度过大导致的，解决方法包括：①确保拔模方向与模型的主要脱模方向一致，可通过“矢量构造器”精确调整方向；②对于复杂曲面，采用“分割面”功能将曲面分割成多个简单区域，分别进行拔模操作；③适当减小拔模角度，或采用“多次拔模”的方式，逐步增加斜度；④检查模型是否存在微小曲面或尖角，必要时先使用“曲面修补”命令优化几何形状。
问题2：UG8.0中“与多个面相切”拔模类型和“从平面”拔模类型有什么区别？如何选择？
解答：“与多个面相切”拔模类型用于确保拔模面与相邻的面保持相切关系，适用于需要光滑过渡的曲面设计，如汽车内饰件或家电外壳的曲面拔模，拔模后不会产生棱角。“从平面”拔模类型则以平面为基准，直接对选定面进行角度倾斜，操作简单，适用于规则平面或简单斜面的拔模，如箱体类零件的侧面，选择时，若模型中包含曲面且要求拔模后表面平滑，应优先使用“与多个面相切”类型；若模型以平面为主且拔模要求简单，则选择“从平面”类型更高效。
