制作规划设计图是一个系统性工程，需要结合专业知识、严谨流程和创意思维，确保图纸既能准确表达设计意图，又能满足实际需求，以下从前期准备、核心绘制步骤、后期优化三个方面详细说明如何制作规划设计图。
前期准备：奠定设计基础
规划设计图的质量始于充分的前期调研与准备，这一阶段的核心是“明确需求”与“掌握现状”。
需求分析与目标定位
首先需明确规划设计的服务对象、功能需求及核心目标，居住区规划需关注户型配比、绿化率、人车分流；商业规划需考虑业态布局、动线设计、客流量预测，通过与业主、使用者沟通，梳理“必须满足的功能条件”和“期望达成的效果”，形成《设计任务书》，作为后续设计的纲领性文件。
场地现状调研
深入场地收集基础资料是关键环节，需涵盖以下内容：
- 自然条件：地形地貌（通过高程数据了解坡度、坡向）、水文地质（地下水水位、土壤承载力）、气候条件（主导风向、日照时长）；
- 人工环境：周边建筑布局、交通网络（道路等级、公交站点）、市政管线（给排水、电力、通讯接口）；
- 法规政策：查阅当地城市规划技术规范，如容积率、建筑密度、绿地率等硬性指标，确保设计符合法规要求。
资料整理与初步分析
将调研数据整理成图表，例如通过GIS分析场地高差、绘制现状地形图，标注敏感区域（如古树、湿地）和限制条件（如高压线走廊），这一步的目的是识别场地优势与短板，为后续方案设计提供依据。
核心绘制步骤：从概念到落地
规划设计图的绘制需遵循“从整体到局部、从抽象到具体”的逻辑，通常分为概念方案、初步设计、施工图设计三个阶段，每个阶段的图纸深度和重点不同。
概念方案阶段：表达设计愿景
此阶段以“创意”为核心，通过手绘草图或数字化软件（如SketchUp、Photoshop）快速生成多个方案，重点解决功能分区、空间结构、交通组织等宏观问题。
- 功能分区图：用不同色块区分居住、商业、绿化、公共服务等功能区域，标注各分区面积及关联性；

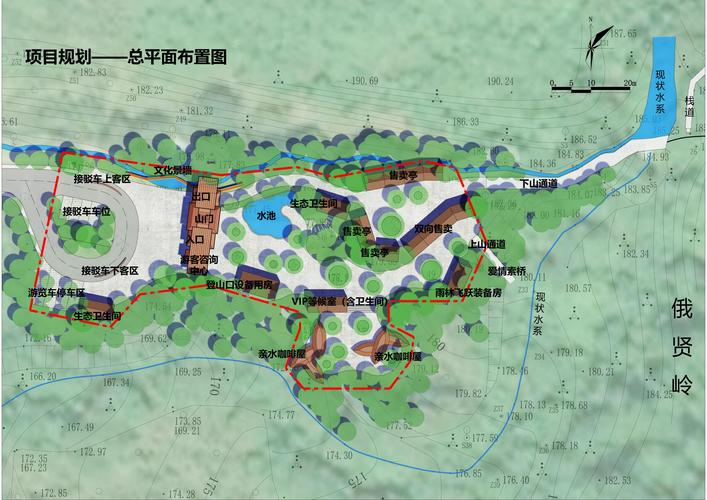

- 总平面示意图：表达建筑布局、道路骨架、开放空间的整体关系，无需精确尺寸，但需体现设计逻辑（如轴线对称、自由式布局）；
- 分析图：通过交通流线图（车行、人行、货运）、景观视线分析图、日照分析图等，直观展示方案的合理性与亮点。
初步设计阶段：细化方案内容
在概念方案基础上，深化技术细节，确保方案可行，需使用CAD、GIS等专业软件绘制精确图纸，内容包括：

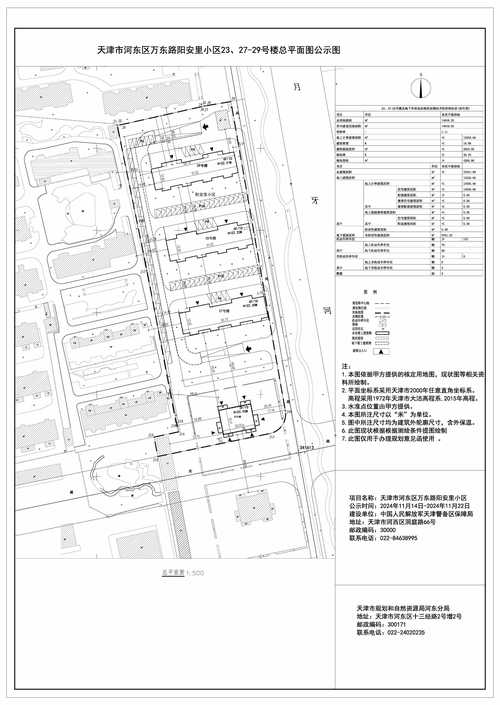

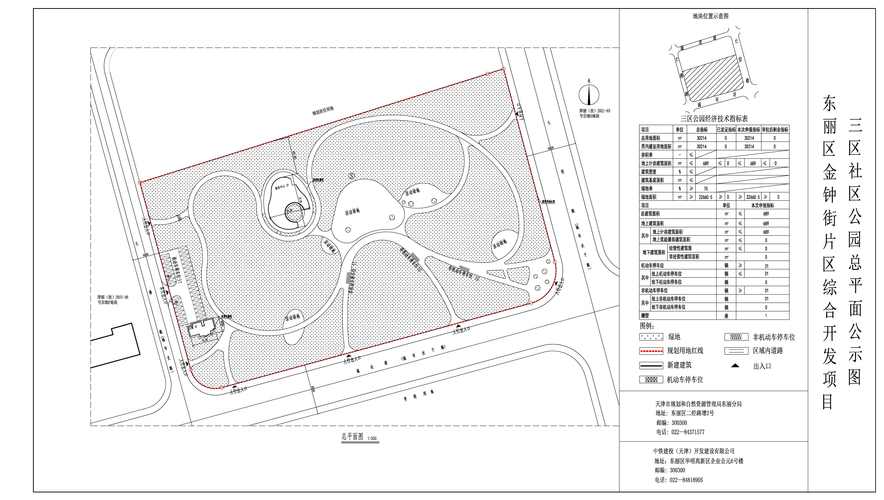

- 总平面图：按比例绘制（常用1:500或1:1000），标注建筑轮廓尺寸、坐标标高、道路宽度、绿化范围、停车位数量等；
- 交通组织图：明确道路等级（主干道、次干道、支路）、交叉口形式、停车方式（地面/地下）、人行步道系统；
- 竖向设计图：标注场地关键点标高（如建筑入口、道路交叉口、绿地），确保排水顺畅、土方平衡；
- 管线综合图：初步规划给水、排水、电力、燃气等管线走向，避免交叉冲突。
施工图设计阶段：指导现场实施
此阶段需输出可直接用于施工的图纸，要求“精确、完整、规范”，常用比例1:100或1:50，核心图纸包括：
- 建筑施工图：平面图、立面图、剖面图，标注墙体厚度、门窗尺寸、材料做法；
- 结构施工图：基础布局、梁板柱配筋、节点详图；
- 绿化种植图：明确植物种类、规格（胸径、冠幅）、种植位置、间距，搭配乔木、灌木、地被形成层次；
- 节点详图：对复杂部位（如入口广场、水景、无障碍设施）放大绘制，标注材料、尺寸、工艺做法。
图纸绘制工具与技巧
- 软件工具：CAD（精确绘图）、SketchUp（三维建模）、GIS（地理数据分析）、Lumion/V-Ray（效果图渲染）；
- 规范表达：遵循《建筑制图标准》（GB/T 50104-2010），使用统一图例、线型、标注格式，确保图纸可读性；
- 协同设计：通过BIM（建筑信息模型）技术整合建筑、结构、机电等专业数据，避免碰撞冲突。
后期优化：完善细节与成果输出
多方案比选与评审
邀请专家、业主、使用者对方案进行评审，从功能、经济、美观、可持续性等维度打分，选择最优方案并调整优化，通过成本核算控制造价，或通过生态设计（如雨水花园、透水铺装）提升绿色性能。
图纸校对与修改
严格执行“自校-互校-审核”流程，检查尺寸标注错误、线型混乱、遗漏内容等问题，确保图纸与设计意图一致，核对总平面图的建筑坐标与地形图是否匹配，绿化种植图是否符合苗木表规格。
成果输出与归档
根据项目需求整理成套图纸，包括设计说明、图纸目录、各阶段图纸（方案图、初步设计图、施工图）、经济技术指标表（如总建筑面积、绿地率），同时保存源文件（如CAD.dwg、SketchUp.skp），便于后期修改或存档。
相关问答FAQs
Q1：规划设计图中，如何平衡美观性与实用性？
A：平衡美观性与实用性的关键在于“功能优先，形式服从功能”，首先需满足核心功能需求（如居住区的采光通风、商业区的客流引导），再通过空间布局、材料选择、景观设计提升美观性，商业步行街的铺装材质需兼顾防滑（实用性）与色彩搭配（美观性），同时通过座椅、绿植等元素增强使用体验，可参考人性化设计原则，如设置无障碍设施、遮阳棚，确保不同人群的使用需求。
Q2：初学者在绘制规划设计图时，容易犯哪些错误？如何避免？
A：常见错误包括：① 忽视场地现状（如未标注地下管线位置，导致施工冲突）；② 比例尺混乱（不同图纸比例不一致，影响整体协调）；③ 标注不完整（遗漏关键尺寸或材料说明，无法指导施工），避免方法：① 调研阶段绘制“现状问题清单”，重点标注限制条件；② 绘图前统一设定比例尺，使用CAD的“布局”功能控制比例；③ 制定“图纸校核清单”，逐项检查标注、线型、图例是否规范,必要时请教专业人士或参考优秀案例图纸。
