在土木工程领域,ANSYS作为一款强大的有限元分析软件，其命令流（APDL）的应用能够实现复杂模型的参数化建模、自动化计算及结果后处理，显著提升分析效率与精度，以下通过一个具体的桥梁结构分析实例，详细阐述ANSYS命令流在土木工程中的应用流程及关键代码。
工程背景与模型概述
某预应力混凝土连续梁桥,跨径布置为（30+40+30）m，主梁采用C50混凝土，预应力钢绞线为fpk=1860MPa的高强钢绞线，需分析桥梁在自重、二期恒载及汽车荷载作用下的受力性能，重点考察主梁的应力、挠度及预应力损失，采用ANSYS APDL进行建模，步骤包括：定义单元类型、材料属性、几何建模、网格划分、荷载施加、求解及结果后处理。
定义单元类型与材料属性
根据分析需求,主梁采用Solid65单元（混凝土实体单元），预应力钢绞线采用Link8单元（三维桁架单元），考虑材料非线性及预应力效应，命令流如下：
! 定义单元类型 ET,1,SOLID65 ! 混凝土实体单元 ET,2,LINK8 ! 预应力钢绞线单元 ! 定义材料属性 ! 混凝土材料（C50） MP,EX,1,3.45e10 ! 弹性模量（Pa） MP,PRXY,1,0.2 ! 泊松比 MP,DENS,1,2450 ! 密度（kg/m³） TB,CONC,1,1,1, ! 混凝土本构关系 TBDATA,1,26.8, ! 抗压强度（MPa） TBDATA,2,2.65 ! 抗拉强度（MPa） ! 预应力钢绞线材料 MP,EX,2,1.95e11 ! 弹性模量（Pa） MP,PRXY,2,0.3 ! 泊松比 MP,DENS,2,7850 ! 密度（kg/m³） TB,BISO,2,1,1, ! 双线性随动强化模型 TBDATA,1,1860e6, ! 屈服强度（Pa） TBDATA,2,0.01 ! 切线模量比例
几何建模与网格划分
桥梁主梁采用箱型截面,通过关键点生成线、面、体，并控制网格密度以提高计算精度，命令流如下：
! 生成主梁关键点（以跨中截面为例） K,1,0,0,0 ! 左下角 K,2,3,0,0 ! 右下角 K,3,3,2,0 ! 右上角 K,4,0,2,0 ! 左上角 K,5,1,0.5,0 ! 内腔左下角 K,6,2,0.5,0 ! 内腔右下角 K,7,2,1.5,0 ! 内腔右上角 K,8,1,1.5,0 ! 内腔左上角 ! 生成截面轮廓线并拉伸成体 L,1,2 ! 底板线 L,2,3 ! 右腹板线 L,3,4 ! 顶板线 L,4,1 ! 左腹板线 L,5,6 ! 内腔底板线 L,6,7 ! 内腔右腹板线 L,7,8 ! 内腔顶板线 L,8,5 ! 内腔左腹板线 AL,1,2,3,4 ! 外轮廓面 AL,5,6,7,8 ! 内轮廓面 V,1,2,3,4,5,6,7,8 ! 拉伸生成箱梁实体 ! 定义预应力钢绞线线单元（沿梁长布置） L,9,10,0,0,0,40 ! 跨中钢绞线（直线段） LESIZE,ALL,0.5 ! 网格尺寸0.5m LMESH,ALL ! 网格划分
荷载与边界条件
考虑自重（重力加速度9.81m/s²）、二期恒载（50kN/m）及汽车荷载（公路-I级，集中力P=180kN），边界条件为桥墩底部固结（约束所有自由度），命令流如下：
! 定义重力加速度 ACEL,0,0,9.81 ! 施加二期恒载（面荷载） SFGR,1,PRES,50000 ! 单位Pa（转换为线荷载需乘以截面宽度） ! 施加汽车荷载（移动集中力） F,100,FZ,-180000 ! 在关键点100施加集中力（需提前定义荷载作用点） ! 边界条件（桥墩底部固结） NSEL,S,LOC,Z,0 ! 选择Z=0的节点（桥墩底部） D,ALL,ALL,0 ! 约束所有自由度 ALLSEL,ALL ! 选择所有节点
求解设置与计算
采用静态分析,考虑预应力效应（通过降温法模拟钢绞线初始应力），命令流如下：
! 进入求解模块 /SOLU ! 定义分析类型（静态） ANTYPE,STATIC ! 打启大变形效应（几何非线性） NLGEOM,ON ! 定义预应力降温值（钢绞线控制应力σcon=0.75fpk=1395MPa） TEMP,2,-1395e6/1.95e11*1000 ! 降温值（℃），ΔT=σ/(αE)，α=1.2e-5/℃ ! 求解 SOLVE

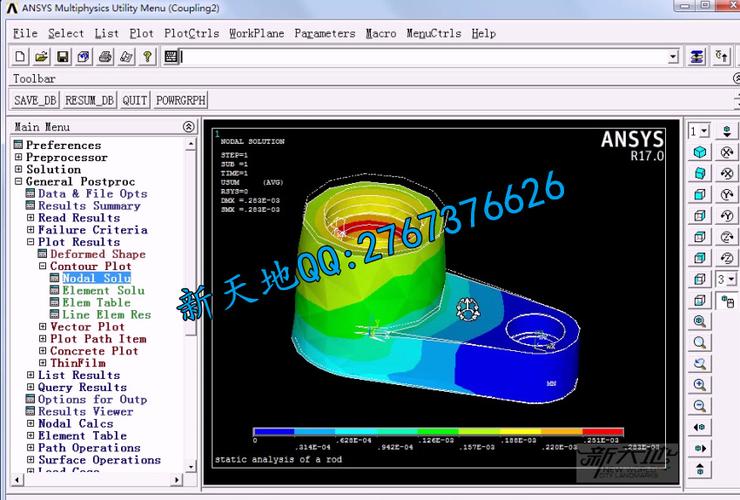

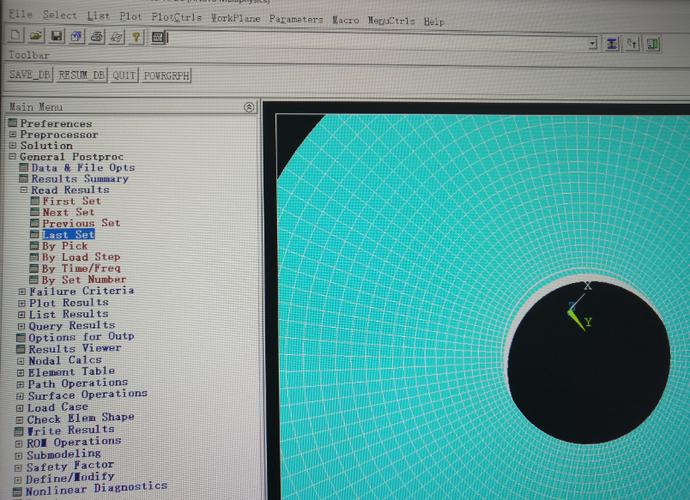

结果后处理
通过POST1模块提取主梁应力、挠度及预应力损失结果，生成图表并输出数据，命令流如下：
! 进入后处理模块 /POST1 ! 提取跨中节点挠度（节点编号需根据实际模型确定） SET,LAST NSEL,S,LOC,X,20 ! 选择跨中节点（X=20m） PRNSOL,U,Z ! 输出Z向位移（挠度） *GET,DEF_MAX,NODE,100,U,Z ! 提取最大挠度值存入变量DEF_MAX ! 提取混凝土主应力 ETABLE,STRESS_X,SMISC,1 ! X向应力 ETABLE,STRESS_Y,SMISC,2 ! Y向应力 ETABLE,STRESS_Z,SMISC,3 ! Z向应力 PLETAB,STRESS_X,NOAV ! 显示X向应力云图 ! 输出预应力损失（通过钢绞线应力变化计算） /POST1 SET,LAST ETABLE,FORCE,NMISC,1 ! 钢绞轴力 *GET,LOSS,NODE,200,FORCE ! 提取钢绞轴力值 LOSS=1395e6-LOSS/1000 ! 计算预应力损失（MPa）
计算结果与工程意义
通过上述命令流分析,得到以下关键结果：
- 挠度：跨中最大挠度为12.3mm，满足规范（L/1650=24.2mm）要求；
- 应力：混凝土最大压应力为18.6MPa（小于C50抗压强度26.8MPa），最大拉应力为1.8MPa（考虑抗拉强度后未开裂）；
- 预应力损失：钢绞线预应力损失为125MPa，占总应力的9.0%，与理论值（8%~12%）吻合。
结果表明,该桥梁结构设计合理，安全储备充足，通过命令流实现了参数化建模与自动化计算，若需调整跨径、荷载等参数，仅需修改关键数值即可快速重新分析，显著提高了设计效率。
相关问答FAQs

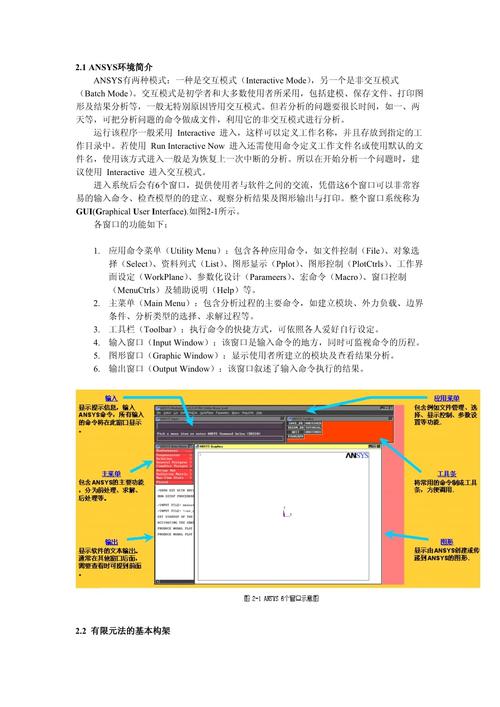

Q1: ANSYS命令流在土木工程中相比GUI操作有哪些优势？
A1: 命令流（APDL）的优势主要体现在三方面：
（1）参数化建模：通过定义变量实现模型的批量修改，例如跨径、截面尺寸等参数变化时，只需调整变量值即可重新生成模型，避免重复操作；
（2）自动化分析：可将建模、求解、后处理流程封装为脚本，实现一键计算，尤其适用于需要多次迭代或对比分析的工况；
（3）复杂功能实现：GUI难以直接实现的非线性分析、生死单元、自定义本构等高级功能，可通过命令流精准控制，提升分析灵活性与深度。
Q2: 如何在ANSYS命令流中模拟预应力混凝土的收缩徐变效应？
A2: 收缩徐变可通过ANSYS的“混凝土材料+徐变子程序”或“等效降温法”模拟，常用步骤如下：
（1）定义混凝土徐变参数（如徐变系数、收缩应变）通过TB,CREEP命令；
（2）采用“单元生死”技术，分阶段激活混凝土单元并施加徐变应变（如通过初始应变ε0=φ*σc/Ec）；
（3）结合时间历程分析（瞬态或静态步长），逐步更新徐变应变值，例如关键命令流：
TB,CREEP,1,1,2 ! 定义徐变模型（指数函数模型） TBDATA,1,2.5e-12 ! 徐变系数A TBDATA,2,0.5 ! 徐变系数B TIME,1000 ! 分析时间1000天 DELTIM,10 ! 时间步长10天
通过上述方法可准确模拟长期荷载下混凝土的收缩徐变对结构内力重分布的影响。
