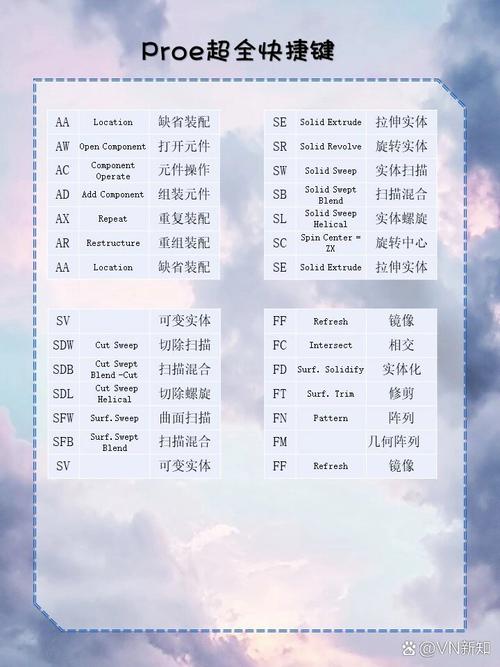

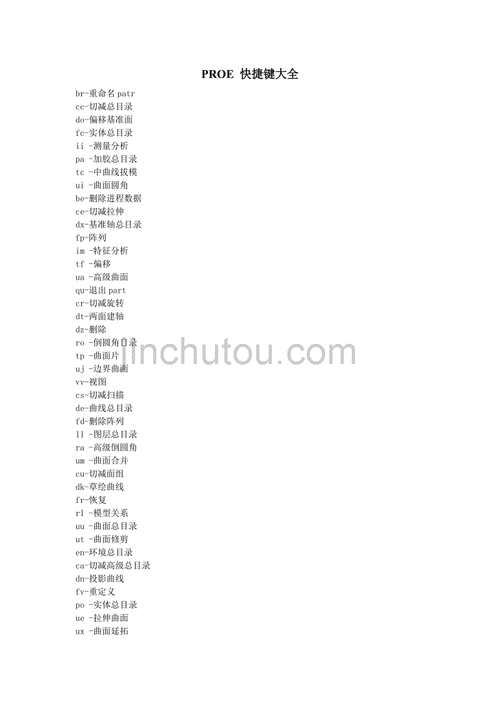

在三维建模软件Pro/E（现名为Creo）中，筋命令（Rib）是一种常用的特征创建工具，主要用于在零件模型中添加加强筋结构，以提高零件的强度和刚度，筋特征通常呈薄板状，连接两个或多个实体表面，常用于铸造件、钣金件或塑料件的设计中，本文将详细介绍Pro/E筋命令的使用方法、参数设置及注意事项。
筋命令的创建流程相对简单，首先需要绘制筋的截面草图，草图可以是开放或封闭的，但必须与要连接的实体表面对齐，在创建连接两个平行平面的筋时，草图的线条需延伸至实体边界，以确保筋与实体完全融合，绘制完成后，系统会自动生成筋的厚度方向，用户可通过预览效果调整厚度值，支持单向或双向加厚，筋的厚度参数需根据实际设计需求设定，过薄可能导致强度不足,过厚则可能增加材料成本和重量。
筋命令的参数设置是关键环节，在“筋”对话框中，用户可以定义筋的厚度、拔模角度、材料侧等属性，厚度控制决定了筋在草图平面两侧的延伸方式，可选择“对称”“关于草绘平面对称”或“关于草绘平面不对称”，拔模角度主要用于铸造件设计，便于脱模，默认为0度，无需拔模时可忽略，筋的草绘线条必须满足“开放”和“端点对齐”的条件，若线条未延伸至实体边界，系统将提示错误,无法生成特征。
筋命令的适用场景广泛，在机械设计中，箱体类零件的内部加强筋可提高结构稳定性；在注塑模具设计中，筋的厚度需均匀分布，避免缩痕缺陷，使用筋命令时，需注意草绘的几何约束，确保线条与实体边界重合，否则可能导致特征生成失败，对于复杂形状的筋，可先分割草绘线条，再分段创建多个筋特征,最后合并为一个整体。
以下是筋命令的常见应用场景及参数设置参考表：
| 应用场景 | 草图要求 | 厚度设置 | 拔模角度 | 注意事项 |
|---|---|---|---|---|
| 铸造件加强筋 | 开放线条，端点对齐实体 | 对称，5-10mm | 3-5° | 避免尖角，防止应力集中 |
| 塑料件内部筋 | 开放线条，均匀分布 | 不对称，2-5mm | 0° | 厚度小于壁厚，避免缩痕 |
| 钣金件折弯筋 | 封闭或开放，贴合折弯线 | 对称，1-3mm | 0° | 与折弯方向一致，避免干涉 |
在实际操作中，筋命令的常见错误包括草图线条未延伸至实体边界、厚度方向选择错误等，解决方法是检查草绘约束，确保线条端点与实体重合，并通过预览功能调整厚度方向，筋特征不能作为第一个实体特征,需在已有实体基础上创建。
相关问答FAQs：
-
问：筋命令的草图必须开放吗？能否使用封闭草图？
答：筋命令的草图通常要求开放线条，且端点必须与实体边界对齐，若使用封闭草图，系统可能无法正确生成特征，或导致筋与实体重叠，特殊情况下,可通过分割封闭线条为开放线条再创建筋特征。 -
问：筋的厚度是否可以不对称设置？如何操作？
答：可以，在“筋”对话框中，选择“关于草绘平面不对称”选项，分别输入草绘平面两侧的厚度值，设置一侧厚度为5mm，另一侧为3mm，即可生成非对称的筋特征,适用于需要偏置加强的场景。
