CAD引用命令是计算机辅助设计（CAD）软件中用于管理和组织图形文件的核心功能，它允许用户将外部图形文件（如DWG、DXF、图像等）插入到当前绘图文件中，并实现与源文件的动态关联，这一功能在大型项目协作、图纸标准化和资源复用中具有不可替代的作用，以下将从引用命令的类型、操作流程、应用场景及注意事项等方面进行详细阐述。
引用命令的主要类型及功能
CAD软件中的引用命令通常分为外部参照（External References，简称Xref）和块（Block）两种形式，二者在数据管理和编辑权限上存在显著差异。
外部参照（Xref）
外部参照是将整个外部图形文件作为参照插入到当前文件中,其数据并不直接嵌入当前文件，而是通过链接方式调用，这种方式的优点包括：
- 文件体积小：当前文件仅存储参照路径和显示信息，大幅减少文件大小。
- 数据同步：当源文件修改后，通过重载操作可更新当前文件中的参照内容，确保图纸一致性。
- 协作高效：多用户可共享同一参照文件，避免重复绘制标准图元（如建筑总图、机械装配底座）。
块（Block）
块是将一组对象组合为单一对象,并存储在当前文件内部，与外部参照相比，块的特点是：
- 数据独立：块定义后与源对象无关联，修改源对象不会影响块实例。
- 插入灵活：可对块进行分解、编辑和重新定义，适合创建可复用的标准符号（如门窗、螺栓）。
| 特性 | 外部参照（Xref） | 块（Block） |
|---|---|---|
| 数据存储 | 外部链接，不嵌入当前文件 | 完全嵌入当前文件 |
| 更新机制 | 源文件修改后需手动重载 | 修改块定义后需重新定义 |
| 编辑权限 | 无法直接编辑参照内容，需进入源文件 | 可直接编辑块实例（需分解） |
| 适用场景 | 大型项目协作、总图参照 | 标准符号、重复性图元 |
引用命令的操作流程

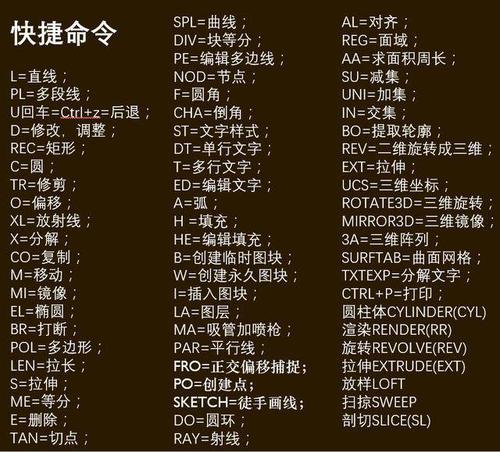

以AutoCAD为例,外部参照和块的插入操作可通过以下步骤实现：
外部参照插入流程
（1）启动命令：在命令行输入XREF或通过“插入”选项卡中的“外部参照”工具打开管理器。
（2）添加参照：在弹出的“外部参照”对话框中，点击“附着”按钮，选择需要参照的文件（如DWG、PDF、DGN等）。
（3）设置参数：在“附着外部参照”对话框中，定义插入点、比例、旋转角度等参数，并选择绑定类型（“绑定”将参照转化为块，“插入”仅建立链接）。
（4）管理参照：在“外部参照”管理器中，可对已插入的参照进行卸载、重载、拆离或绑定操作。
块创建与插入流程
（1）创建块：使用BLOCK命令或“绘图”选项卡中的“创建块”工具，选择对象并定义基点，输入块名称后保存。
（2）插入块：通过INSERT命令或“插入”选项卡中的“块”工具，选择已定义的块，设置插入参数（如缩放比例、旋转角度）。
（3）编辑块：双击块实例或使用BEDIT命令进入块编辑器，修改块定义后保存，所有实例将同步更新。
引用命令的应用场景
-
建筑与工程制图
在建筑设计中，建筑总图可作为外部参照插入到各楼层平面图中，确保墙体、柱网等结构的一致性，当总图修改时，仅需重载参照即可更新所有子图纸，避免重复劳动。 -
机械装配设计
机械部件的装配图可参照标准件库（如螺栓、轴承），通过外部引用实现装配图与零件图的联动，修改零件尺寸后，装配图中的参照件自动更新，减少设计误差。

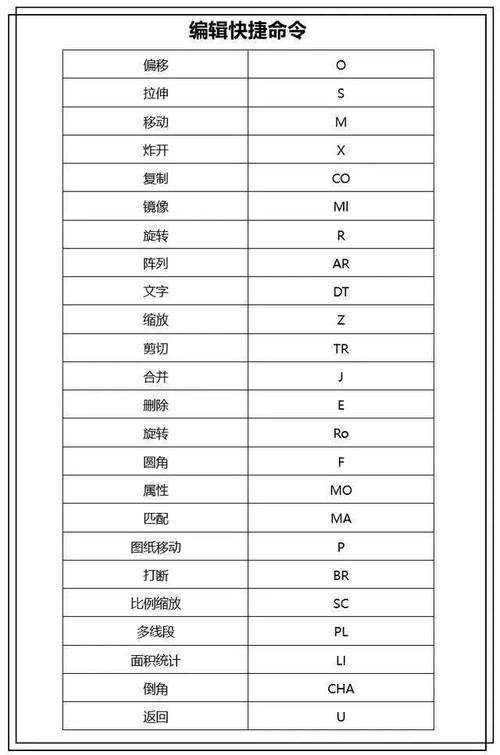

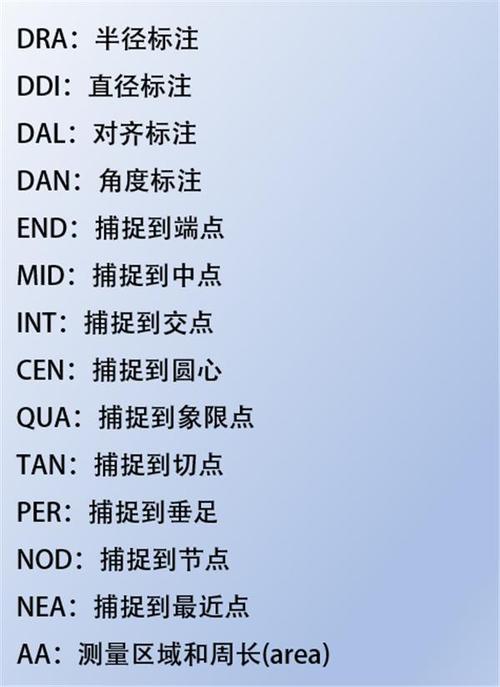

（图片来源网络，侵删） -
城市规划与GIS集成
CAD图纸可引用GIS数据（如.shp文件）作为底图，实现地理信息与工程设计的结合，便于进行空间分析和布局规划。 -
标准化符号库
将常用的电气符号、管道接头等创建为块，插入到不同图纸中，确保符号的统一性和规范性，提高绘图效率。
使用注意事项
-
路径管理
外部参照依赖于源文件的存储路径，若移动或重命名源文件，可能导致参照无法加载，建议使用相对路径或将所有文件统一存放于固定目录。 -
图层冲突
参照文件的图层可能与当前文件图层重名，导致显示混乱，可通过“图层特性管理器”修改参照图层的名称或颜色，或在附着时选择“孤立”选项。 -
性能优化
过多的外部参照可能降低软件运行速度，建议定期清理未使用的参照，使用“卸载”功能暂时隐藏非必要参照，或通过“拆离”彻底移除。 -
版本兼容性
不同版本的CAD软件对参照的支持存在差异，建议使用通用格式（如DWG 2013版本）或进行版本转换，避免兼容性问题。
相关问答FAQs
问题1：外部参照与块的主要区别是什么？如何选择使用？
解答：外部参照与块的核心区别在于数据存储方式和更新机制，外部参照通过链接调用外部文件，适合需要实时同步的大型项目（如多专业协作图纸）；块则是将数据嵌入当前文件，适合创建可独立编辑的标准化符号（如标题栏、标高符号），选择时需根据项目需求：若需保持数据一致性，优先使用外部参照；若需频繁修改且无需同步，则使用块更灵活。
问题2：外部参照无法显示或加载失败怎么办？
解答：首先检查源文件路径是否正确，确保文件未被移动或删除，若路径正确但仍无法加载，可尝试以下操作：
- 在“外部参照”管理器中右键单击参照文件，选择“重载”；
- 通过“选项”对话框的“文件”选项卡，修改“支持文件搜索路径”为源文件所在目录；
- 若参照为PDF或图像等格式,确保驱动程序已正确安装；
- 检查文件权限,确保当前用户有访问源文件的权限，若问题仍未解决，可尝试将参照“绑定”为块，或重新插入参照文件。
