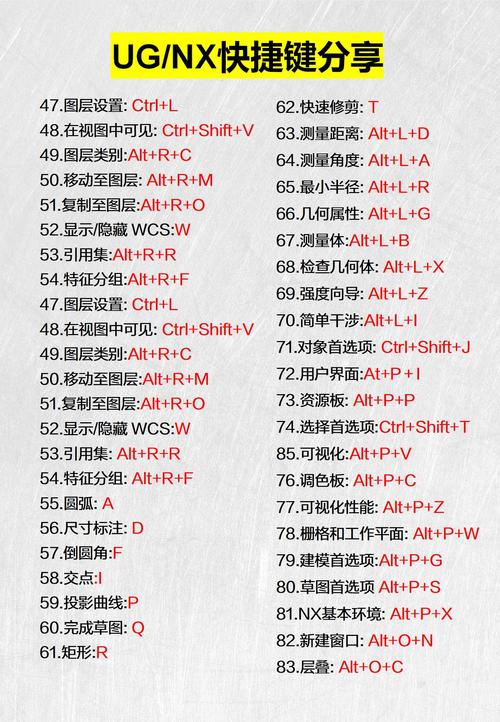

在UG（现Siemens NX）软件中，曲面设计是复杂产品建模的核心技能，掌握曲面命令的原理与应用场景，能高效实现从概念设计到工程实践的转化，以下从基础到进阶详解常用曲面命令，结合功能说明、操作要点及典型应用场景,帮助系统化理解曲面设计逻辑。

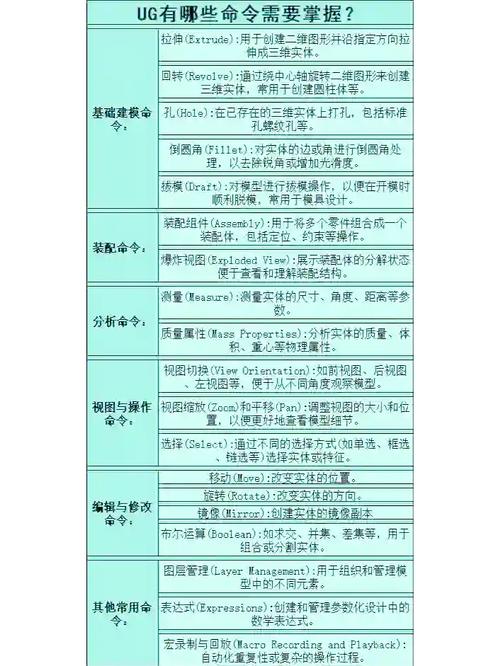

基础曲面创建命令

基础曲面命令是构建复杂模型的起点，主要通过定义线框、截面或规律曲线生成规则曲面。

通过曲线网格（Through Curves Mesh）

功能：通过两组或多组相交曲线生成曲面，要求曲线方向大致相同，且网格线需满足“主曲线+交叉曲线”的拓扑结构。
操作要点：

• 选择主曲线时需按顺序点击，且确保箭头方向一致（影响曲面扭曲方向）；
• 交叉曲线需与主曲线相交，若存在间隙，可勾选“强调”选项强制延伸曲面；
• 适用于飞机机翼、汽车引擎盖等具有双向曲率特征的结构。
  参数设置：强调选项（“无”“两者”“主曲线”“交叉曲线”）用于控制曲面在非相交区域的延伸方式，避免生成扭曲面。

通过曲线组（Through Curves）

功能：以一组截面线串（需首尾相接且方向一致）生成曲面，类似于“放样”操作。
操作要点：

• 截面线串数量≥2，优先选择光顺性好的曲线（如样条线）；
• 设置“对齐”方式（“参数”“弧长”“根据点”），控制曲面在截面间的分布规律；
• 勾选“保留形状”可强制曲面严格通过截面线，适用于高精度造型。
  典型应用：管道、壶身等具有单一拉伸方向的曲面。

有界平面（Bounded Plane）

功能：由封闭平面曲线生成平面片，常用于填补曲面缺口或创建基础基准面。
限制条件：输入曲线必须共面且封闭，否则无法生成。

拉伸（Extrude）

功能：将曲线沿指定方向拉伸成曲面，支持“方向”“距离”“布尔”等参数。
进阶技巧：结合“拔模角”可创建带斜度的拉伸面，如模具型腔侧壁。

高级曲面编辑与优化命令

基础曲面生成后，常需通过编辑命令优化形状、连接关系及光顺性。

桥接（Bridge）

功能：在两个分离曲面间生成过渡曲面，支持连续性控制（G0-G3）。
核心参数：

• 连续性：选择“位置”（G0）、“相切”（G1）、“曲率”（G2）或“流相切”（G3），决定过渡曲面的平滑程度；
• 形状控制：通过“深度”“歪斜”滑块调整过渡曲面的凸凹程度，或使用“Rho”参数控制截面形状（Rho=0.5为抛物面，0<Rho<0.5为椭圆面）。
  应用场景：汽车翼子板与车门间的过渡面，需满足G2连续以保证视觉效果。

N边曲面（N-Sided Surface）

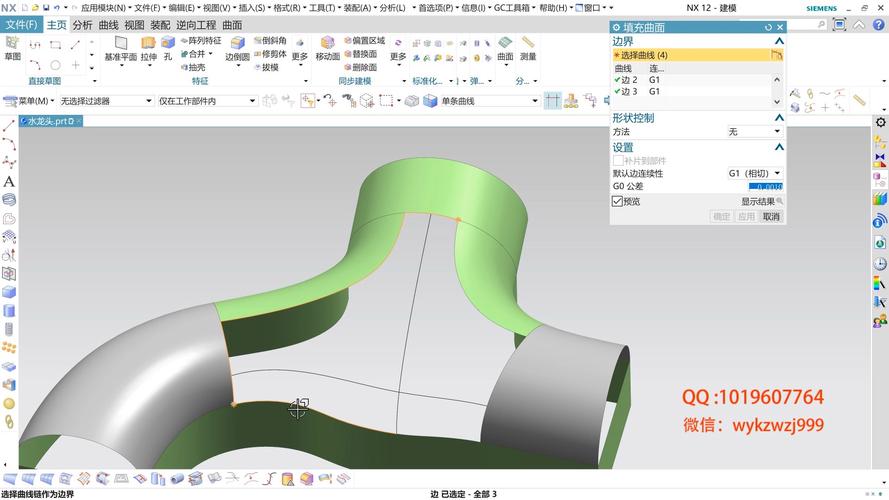

功能：填补由多条曲线围成的开放区域，解决“通过曲线网格”无法处理非四边边界的问题。
类型选择：

• 已修剪：生成单一曲面，边界严格贴合曲线，但可能存在内部扭曲；
• 三角形：将区域分割为多个三角片，光顺性更好，适合复杂边界（如轮毂中心孔）。
  注意：需确保边界曲线形成封闭环，否则生成失败。

剪切与延伸（Trim & Extend）

• 剪切（Trim）：通过曲线、曲面或基准平面裁剪目标曲面，支持“投影”“相交”“修剪至边界”等选项；
• 延伸（Extend）：将曲面边界沿自然曲率（“相切”）或圆弧（“圆形”）延伸，常用于增加曲面长度以便后续操作。

偏置曲面（Offset Surface）

功能：按指定距离偏置现有曲面，生成等距或变距曲面。
注意事项：

• 高曲率区域可能因自相交导致偏置失败，需调整距离或预检查曲面；
• 变距偏置需定义“脊线”，控制偏置方向的一致性。

曲面分析与质量控制

曲面设计需结合分析工具确保几何质量，避免后续加工或装配问题。

曲率梳（Curvature Combs）

操作：选中曲线后点击“分析→曲线→曲率梳”，通过梳齿长度、密度判断曲线光顺性。
判断标准：梳齿方向连续无突变（G1连续），梳齿长度均匀变化（G2连续）。

截面分析（Section Analysis）

功能：通过截面线检查曲面形状，支持“平面”“平行”“径向”等切割方式。
关键指标：

• 偏差：截面线与理论曲面的最大距离，需≤设计公差（如汽车A级面要求≤0.01mm）；
• 连续性：观察截面线与参考曲面的过渡是否平滑（无尖点或跳跃）。

反射分析（Reflection Analysis）

操作：点击“分析→形状→反射”，通过模拟条纹或网格反射效果，直观评估曲面光顺性。
应用：汽车外观件设计，要求反射条纹连续无扭曲，避免视觉缺陷。

典型曲面设计流程示例

以“水壶曲面设计”为例，说明命令组合应用：

1. 基础曲面：使用“通过曲线组”生成壶身主体截面，选择3-5条截面线，设置“弧长”对齐；
2. 过渡曲面：用“桥接”连接壶身与壶嘴，调整“曲率连续性”参数；
3. 细节处理：通过“N边曲面”填补壶底中心孔，选择“三角形”类型避免扭曲；
4. 质量检查：用“反射分析”观察壶身曲面光顺性，优化曲线控制点调整形状。

相关问答FAQs

Q1：使用“通过曲线网格”生成曲面时，主曲线和交叉曲线方向不一致会导致什么问题？如何解决？
A1：主曲线或交叉曲线方向不一致会导致曲面扭曲，甚至生成自相交的畸形面，解决方法：在选择曲线后，点击“方向”选项箭头，手动调整所有曲线的方向至一致；若曲线本身方向错误，需先通过“编辑曲线→分割”或“反转方向”修正曲线拓扑。

Q2：如何判断两个曲面是否达到G2连续（曲率连续）？除了曲率梳，还有哪些分析方法？
A2：除曲率梳外，可通过以下方法判断G2连续：

1. 截面分析：同时选择两个曲面，生成公共截面线，观察截面线在过渡处的曲率半径变化是否平滑（无突变）；
2. 曲面连续性分析：点击“分析→形状→曲面连续性”，选择“曲率”选项，系统以色斑图显示偏差（绿色表示连续，红/黄色表示不连续）；
3. 数学验证：在“测量”工具中查询公共边处的曲率值，若两侧曲率半径及曲率矢量方向一致,则满足G2连续。
