在3ds Max 2012中，挤出命令（Extrude）是基础且核心的建模工具，主要用于将二维图形（如样条线）转换为三维对象，通过沿指定路径延伸二维形状的轮廓，用户可以快速创建具有厚度或深度的几何体，广泛应用于建筑、工业设计、游戏建模等领域，本文将详细解析挤出命令的功能、参数设置、操作技巧及注意事项,帮助用户高效掌握这一工具。
挤出命令的基本操作
挤出命令的入口位于“修改器列表”（Modifier List）中，或通过“图形”面板下的“挤出”按钮直接应用，其基本操作流程分为三步：
- 创建二维图形：使用“线”“矩形”“圆形”等工具绘制基础轮廓，确保图形为闭合样条线（否则无法挤出实体）。
- 添加挤出修改器：选中图形后，在修改器列表中选择“挤出”选项，此时二维图形会自动沿Z轴挤出默认高度。
- 调整参数：在“参数”卷展栏中设置挤出数量、分段数、封口方式等属性,以获得理想的三维效果。
核心参数详解
挤出命令的参数集中在“参数”和“曲面”两个卷展栏，以下为关键设置的作用及使用场景：
| 参数类别 | 具体参数 | 功能说明 | 典型应用场景 |
|---|---|---|---|
| 数量（Amount） | 挤出高度值 | 控制三维对象沿Z轴的延伸长度，可输入负值反向挤出。 | 墙体、柱体、机械零件基座等。 |
| 分段数（Segments） | 挤出方向上的分段数 | 增加分段数可使对象表面更平滑，便于后续弯曲、扭曲变形。 | 弧形墙体、螺旋楼梯、曲面模型等。 |
| 封口类型（Capping） | 封口始端/封口末端 | 选择“封口”可生成封闭的顶面和底面；“无封口”则保留开放结构。 | 实体模型（如家具）、管道、开放容器等。 |
| 输出（Output） | 面片/网格/样条线 | “网格”生成标准多边形网格，适用于渲染；“面片”适合复杂曲面建模；“样条线”仅保留线框结构。 | 网格建模（建筑）、曲面建模（汽车）、线框展示。 |
| 生成贴图坐标 | 启用/禁用 | 自动为对象生成UVW贴图坐标，避免后续手动展开贴图。 | 需要纹理贴图的模型（如墙面、产品表面）。 |
高级技巧与注意事项
-
与倒角（Bevel）结合使用：
若需挤出带有斜角边缘的对象，可先添加“倒角”修改器再进行挤出，或在挤出后启用“倒角”参数，制作带倒角的文字或装饰线条时，此方法能避免模型棱角过于生硬。 -

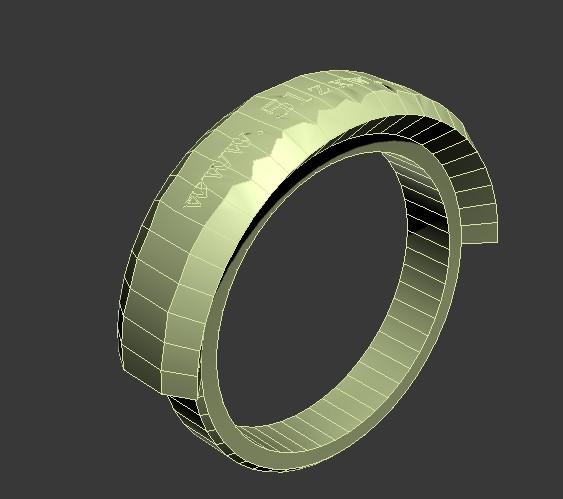

路径挤出（使用放样工具）：
当挤出方向需沿自定义路径（如曲线）时，可通过“放样（Loft）”工具实现，先绘制路径和截面图形，选择放样后拾取截面，即可沿路径挤出复杂形态，如管道、蛇形轨道等。
（图片来源网络，侵删） -
编辑样条线基础轮廓：
挤出前可在“编辑样条线”修改器中调整顶点类型（如角点、平滑、贝塞尔），控制轮廓的曲率，将矩形顶点改为“贝塞尔曲线”，可生成圆角矩形后再挤出，避免后期倒角操作。 -
避免常见错误：
- 非闭合图形：未闭合的样条线无法挤出实体，需使用“编辑样条线”中的“闭合”命令。
- 分段数不足：对弯曲模型（如弧形墙体）时，分段数过低会导致表面棱角明显，建议根据曲率半径调整分段值。
- 封口方向错误：若挤出方向反向，可在“挤出”修改器中勾选“反转”选项，或通过旋转调整二维图形的法线方向。
实际应用案例
以制作一个带底座的圆形茶几为例：
- 绘制两个同心圆（外圆为桌面，内圆为底座轮廓）。
- 分别添加“挤出”修改器，设置桌面高度为5cm、分段数为1；底座高度为40cm、分段数为5（便于后续倾斜变形）。
- 为底座添加“锥化”修改器，调整曲线参数使其呈梯形。
- 启用“封口始端/末端”，确保模型为实体。
- 赋予材质并渲染，最终完成茶几模型。
通过挤出命令结合其他修改器，可高效构建复杂的三维结构,极大提升建模效率。
相关问答FAQs
Q1：挤出后模型表面出现破面或法线错误，如何解决？
A：破面通常由样条线交叉或重叠导致，需在“编辑样条线”中使用“轮廓”“焊接”等工具清理轮廓，法线错误可右键模型进入“对象属性”，勾选“翻转法线”或添加“法线”修改器调整方向，确保“挤出”参数中“封口类型”设置为“封口”，避免开放结构导致渲染异常。
Q2：如何使用挤出命令制作中空管状物体（如水管）？
A：需绘制两个嵌套的同心圆（外圆为外壁，内圆为内壁轮廓），分别添加“挤出”修改器并设置相同高度，将内壁模型沿Z轴移动一定距离（管壁厚度），然后通过“布尔运算”（Boolean）减去内壁模型，即可生成中空管状结构，注意布尔运算前需确保模型网格干净,避免出现非流形错误。
