在CAD软件中,开窗命令是建筑设计、室内布局等领域常用的工具，主要用于在墙体或其他对象上创建门窗洞口，方便后续的模型构建和设计调整，不同版本的CAD（如AutoCAD、中望CAD等）中，开窗命令的操作逻辑基本相似，通常通过“门窗”工具栏或命令行输入指令来实现，以下是关于CAD开窗命令的详细操作步骤、功能特点及注意事项。

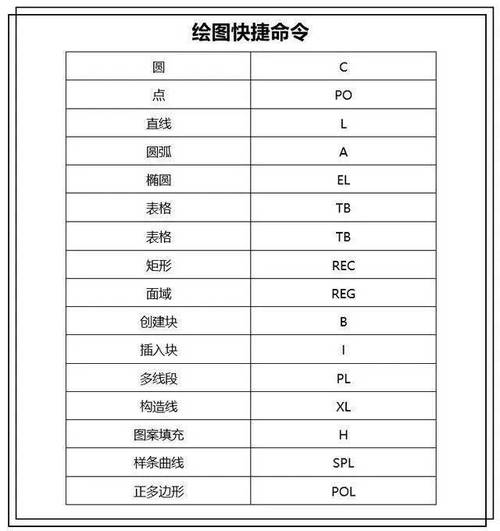

（图片来源网络，侵删）

开窗命令的基本操作

启动命令
在CAD中，开窗命令可通过以下方式启动：
- 工具栏：点击“建筑”或“门窗”选项卡中的“门窗”按钮，选择“矩形窗”或“自定义窗”等子命令。
- 命令行：直接输入WINDOW或MWINDOW（部分版本为MCDOOR），按回车键确认。
- 快捷键：部分CAD版本支持自定义快捷键，如WC，需提前在“选项”中设置。
参数设置
执行命令后，命令行会提示输入窗的参数，包括：
- 窗宽：输入洞口的水平尺寸，如1200（单位：毫米）。
- 窗高：输入洞口的垂直尺寸，如1500。
- 墙厚：自动识别当前墙体厚度，也可手动修改。
- 窗台高：默认为900（距地高度），可根据设计调整。
- 窗类型：选择平开窗、推拉窗、固定窗等，部分版本支持“参数化窗”库，直接调用预设样式。
定位与放置
参数设置完成后，命令行会提示“选择墙线或指定插入点”：
- 墙线选择：直接点击墙体，软件会自动在墙体上开窗，默认居中放置。
- 手动定位：输入X坐标和Y坐标，或利用对象捕捉功能（如端点、中点）精确定位。
- 多窗操作：若需在同一墙体上开多个窗，可在命令行输入C（连续），重复放置。

高级功能与技巧

窗属性编辑
开窗后，双击窗对象可打开“属性”面板，修改以下参数：

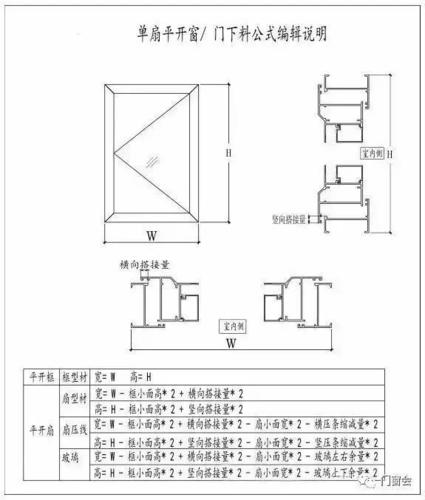

（图片来源网络，侵删）
- 材质：如铝合金、木质、玻璃等，影响填充样式和渲染效果。
- 编号：自动生成或手动输入窗编号（如C-01），便于施工图标注。
- 动态块：部分版本支持动态窗块，可通过夹点调整窗宽、窗高，实时更新洞口尺寸。
与墙体关联
- 自动修剪：开窗命令会自动修剪墙体线，避免线段重叠。
- 墙垛处理：若窗洞口靠近墙端，软件可自动计算墙垛长度，确保结构合理。
- 三维显示：在三维模式下，窗对象会自动生成三维模型，可调整窗框厚度和玻璃透明度。
图层管理
建议将窗对象单独置于“WINDOW”图层，便于隐藏、冻结或修改图层属性。
```
图层名称：WINDOW
颜色：青色
线型：Continuous
线宽：0.25mm
```

常见问题与解决方案

问题现象	可能原因	解决方法
开窗后墙体未自动修剪	墙体未定义为“多段线”或“墙体对象”	使用`PEDIT`命令将墙线合并为多段线，或切换至“建筑”模式绘制墙体
窗尺寸与标注不符	参数输入时单位错误（如误输入米而非毫米）	检查命令行单位设置，或在“格式-单位”中调整默认单位
三维模式下窗不可见	窗对象位于非当前图层	检查图层状态，确保“WINDOW”图层已开启并 thaw
