在CAD软件中，图层是组织和管理图形对象的核心工具，而“单显”图层命令（通常指“Isolate Objects”或“Isolate Layer”功能）则是用于临时突出显示特定图层对象的便捷操作，这一功能在复杂图纸编辑中尤为重要，能够帮助用户快速聚焦目标内容，避免其他图层的干扰，以下将从图层基础、单显命令的作用、操作方法、应用场景及注意事项等方面展开详细说明。

图层管理的基础与重要性

图层如同透明的覆盖层，将不同类型的图形对象分类管理，在建筑图纸中，墙体、门窗、家具、尺寸标注等可分别置于不同图层，通过控制图层的“开/关”“冻结/解冻”“锁定/解锁”等状态，实现对象的显示与编辑控制,图层的核心属性包括：

• 开/关：关闭图层后，该层对象不显示且不打印,但参与计算；
• 冻结/解冻：冻结图层可显著加快重生成速度，且不参与任何操作,适用于长期不需要的图层；
• 锁定/解锁：锁定图层后，对象可见但不可编辑,适合参考图层。

当图纸中图层数量过多（如机械装配图中的零件图层、电气图中的线路图层）时，传统的开关或冻结操作可能仍无法满足快速聚焦的需求，单显”功能的优势便凸显出来。

单显图层命令的作用与原理

单显图层命令的本质是临时隐藏除指定图层外的所有其他图层，仅保留目标图层及其关联对象可见，其核心原理是通过修改图层的“开/关”或“冻结”状态实现快速筛选，但区别于手动操作，单显命令支持一键恢复，避免用户反复切换图层状态，这一功能在AutoCAD中称为“Isolate Objects”，在浩辰CAD等国产软件中名称类似，通常位于“图层”工具栏或右键菜单中。

单显命令的操作方法

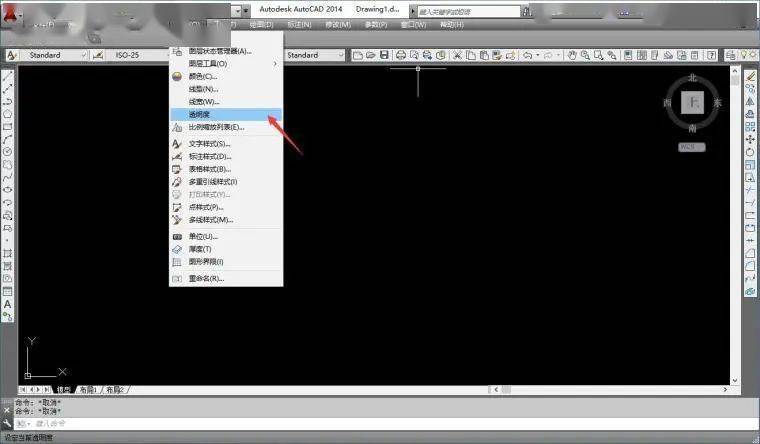

以AutoCAD为例,单显图层命令的操作路径包括：

1. 通过图层工具栏：在“图层”下拉列表中，右键目标图层，选择“Isolate Layer”；
2. 通过快捷菜单：选中目标图层上的任意对象，右键选择“Isolate”→“Objects”或“Layer”；
3. 通过命令行：输入命令ISOLATEOBJECTS，选择目标对象后回车，或输入LAYISO（简化命令）直接选择图层。

操作完成后，仅目标图层及其依赖图层（如块定义中的图层）保持显示，其他图层将被临时隐藏，若需恢复显示,可通过以下方式：

• 输入UNISOLATE或LAYUNISO命令；
• 点击“图层”工具栏中的“Unisolate”按钮；
• 按快捷键Ctrl+Shift+I。

单显命令的应用场景

1. 复杂图纸编辑：在包含数百个图层的装配图中，若需修改某个零件的细节，可通过单显该零件所在的图层,避免其他图形干扰。
2. 图层状态检查：快速验证特定图层上的对象是否符合设计要求,如检查电路图中的导线连接是否完整。
3. 打印输出准备：临时隐藏辅助图层（如标注线、参考线），仅保留打印需要的图层,确认打印效果。
4. 教学与演示：在教学过程中，通过单显功能逐步展示不同图层的组成,帮助学习者理解图纸结构。

单显命令的注意事项

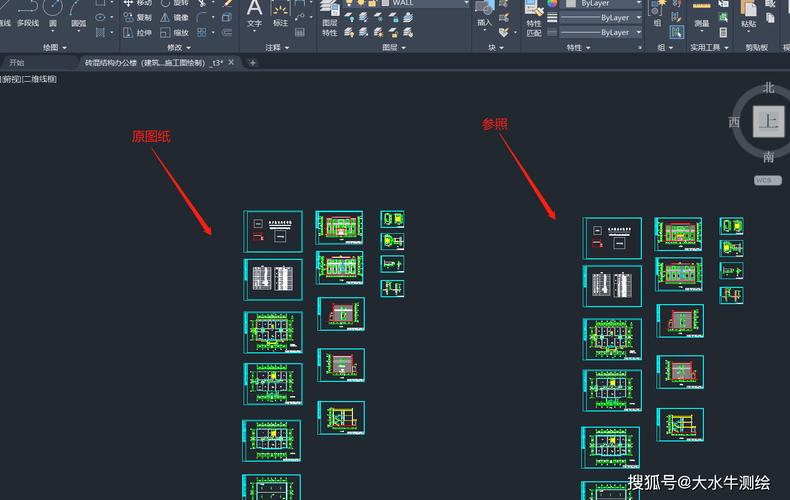

1. 依赖图层问题：若目标图层中的对象引用了其他图层的块或外部参照，单显时可能仍会显示部分关联对象,需提前处理依赖关系。
2. 恢复遗漏：使用单显后，务必记得及时恢复所有图层,否则可能导致后续编辑时忽略隐藏的重要对象。
3. 与冻结的区别：单显是临时操作，不会保存图层状态；而冻结状态会随文件保存,适合长期管理。
4. 性能影响：对于超大型图纸，频繁使用单显可能导致临时图层状态缓存过大,建议定期保存文件并重启CAD。

单显命令与其他图层管理工具的对比

为更直观理解单显命令的优势,以下通过表格对比其与常用图层工具的差异：

相关问答FAQs

问题1：单显图层后，如何快速恢复所有图层的显示状态？
解答：恢复显示可通过以下三种方式实现：

1. 输入命令UNISOLATE或LAYUNISO，回车确认；
2. 点击“图层”工具栏中的“Unisolate Layers”按钮（图标通常为一个被划掉的图层）；
3. 按快捷键Ctrl+Shift+I，若未及时恢复，也可通过输入LAYERP命令回退至上一次的图层状态更改。

问题2：单显命令是否会影响图层的原始状态？如何避免误操作？
解答：单显命令属于临时性操作，不会修改图层的原始“开/关”或“冻结”状态，仅通过内存中的临时设置控制显示，但需注意：

• 若在单显状态下手动修改了其他图层的显示状态（如误关图层），恢复时可能无法完全还原原始状态；
• 建议在重要操作前保存文件，或使用LAYERSTATE命令保存当前图层状态,以便误操作后快速恢复。
