在CAD软件中将图纸转换为JPG格式是日常工作中常见的操作,尤其是在需要将设计成果分享给非CAD用户或插入到文档、演示文稿中时，虽然CAD软件本身提供了多种导出方法，但不同版本、不同操作步骤可能会影响最终效果，以下将详细介绍CAD转JPG的命令、操作步骤、注意事项及优化技巧，帮助用户高效完成转换任务。

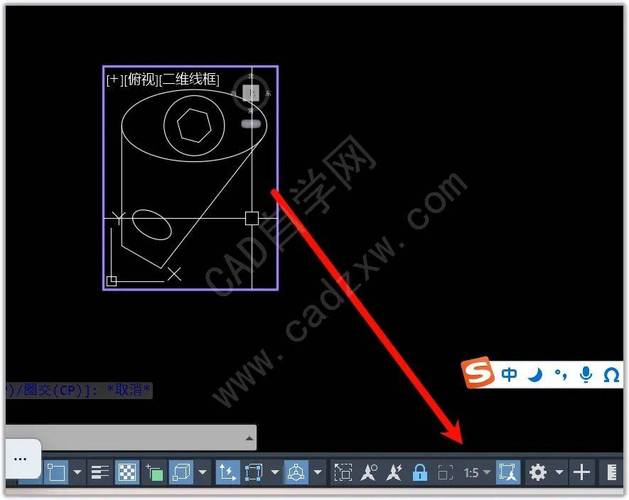

（图片来源网络，侵删）
CAD转JPG的核心命令及操作路径
在AutoCAD中,最常用的JPG导出命令是“EXPORT”或“JPGOUT”，但不同版本的操作界面可能存在差异，以下是通用操作步骤：
- 打开CAD文件：启动AutoCAD，打开需要转换的DWG或DXF文件。
- 选择输出范围：
- 若需转换整个图纸,直接跳过此步骤；
- 若需转换特定区域,使用“矩形选区”（WINDOW）或“多边形选区”（POLYGON）命令选中目标图形。
- 执行导出命令：
- 方法一：在命令行输入“EXPORT”，弹出“输出数据”对话框，选择“JPEG”格式，设置保存路径后点击“保存”。
- 方法二：通过菜单栏“文件”→“输出”，选择“JPEG (*.jpg)”格式。
- 方法三：部分版本支持“打印”功能转换，需选择“PublishToWeb JPG.pc3”打印机驱动。
- 设置JPG参数：保存后会弹出“JPEG选项”对话框，需调整以下关键参数：
- 质量：默认值为90，范围0-100，数值越高画质越好但文件越大，建议80-95之间平衡。
- 分辨率：默认值为150 DPI（每英寸点数），若用于打印可设为300 DPI，仅屏幕显示可设为72-150 DPI。
- 颜色深度：选择“真彩色（24位）”以保留原图色彩，若文件过大可考虑“灰度（8位）”。
- 确认输出：点击“确定”完成转换，生成的JPG文件将保存在指定路径。
不同版本的命令差异及替代方案
AutoCAD版本迭代可能导致命令名称或路径变化,以下是常见版本的替代方案：
| AutoCAD版本 | 推荐命令 | 操作路径 |
|---|---|---|
| 2013及以后 | EXPORT/JPGOUT | 菜单栏“输出”→“图像”→“JPEG” |
| 2010-2012 | EXPORT | 命令行输入“EXPORT”，选择“JPEG”格式 |
| 2004-2009 | SAVEIMG | 命令行输入“SAVEIMG”，在“保存类型”中选择“JPEG” |
| CAD LT版本 | 需通过“打印”功能转换 | 菜单栏“文件”→“打印”，选择“PublishToWeb JPG.pc3”打印机，设置后点击“打印” |
若上述命令不可用,可尝试第三方插件（如“CADtoJPG”），或通过虚拟打印机（如Microsoft Print to PDF）先转为PDF再用工具转JPG。
优化JPG输出效果的技巧
- 调整视图比例：转换前确保图形充满视口，使用“ZOOM”命令的“范围（E）”选项最大化显示，避免留白。
- 关闭不必要的图层：隐藏辅助线、标注等非必要图层，减少文件体积并突出主体图形。
- 设置背景色：若需透明背景，可在导出前将绘图背景色设为白色（通过“选项”→“显示”→“颜色”调整）。
- 使用块编辑：对于复杂图形，可将其定义为块后再导出，避免转换时出现线条断裂。
- 批量转换：通过“脚本文件”（.scr）或AutoCAD的“批处理”功能（如“LAYOUT”命令）一次性转换多个文件。
常见问题及解决方法
-
JPG图片模糊或分辨率不足
（图片来源网络，侵删）- 原因：导出时分辨率设置过低或未缩放视图。
- 解决：在“JPEG选项”中将分辨率提升至300 DPI，并使用“SCALE”命令放大图形后再导出。
-
转换后颜色失真
- 原因：颜色深度设置为“索引颜色”或系统颜色配置错误。
- 解决：在“JPEG选项”中选择“真彩色（24位）”，并通过“COLOR”命令检查图形颜色模式是否为“ByLayer”。
相关问答FAQs
问题1：为什么CAD转换的JPG文件体积过大？如何压缩？
解答：JPG文件体积过大通常因分辨率或质量设置过高，可通过以下方式压缩：
- 在“JPEG选项”中将质量从默认90降至70-80；
- 降低分辨率（如从300 DPI降至150 DPI）；
- 使用第三方工具（如Photoshop的“存储为Web所用格式”或在线压缩网站）进一步优化。
问题2：CAD转换JPG后线条断裂或缺失，如何解决？
解答：线条断裂多因图形复杂或导出范围选择不当，解决方法：
- 使用“PURGE”命令清理未使用的块、图层和样式；
- 导出前将图形分解为基本元素（通过“EXPLODE”命令）；
- 尝试以“PDF”格式为中间步骤，先导出PDF再用Adobe Acrobat转JPG，减少信息丢失。
通过以上方法,用户可根据需求灵活选择命令和参数，高效实现CAD到JPG的高质量转换。
