在CAD软件中,绘制六边形是常见的操作需求，而“六角命令”通常指的是通过特定工具快速生成正六边形或多边形，本文将详细解析CAD中六边形的绘制方法、命令参数设置、实用技巧及常见问题，帮助用户高效掌握这一功能。

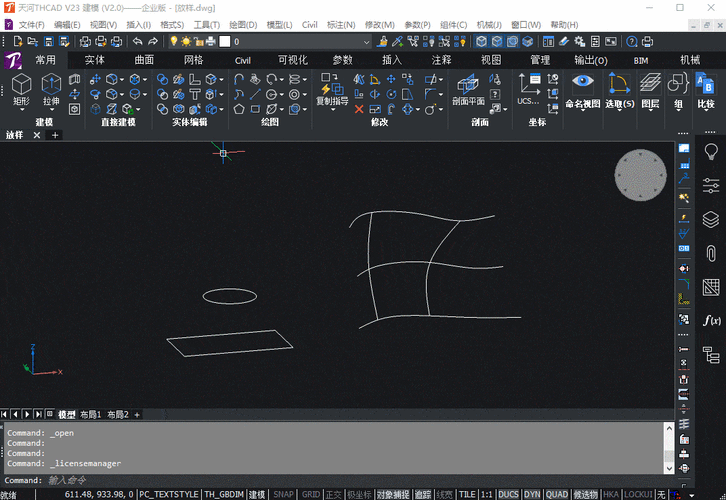

六边形绘制的基本命令
在CAD中,绘制六边形主要通过“多边形”（POLYGON）命令实现，而非独立的“六角命令”，启动该命令的方式包括：

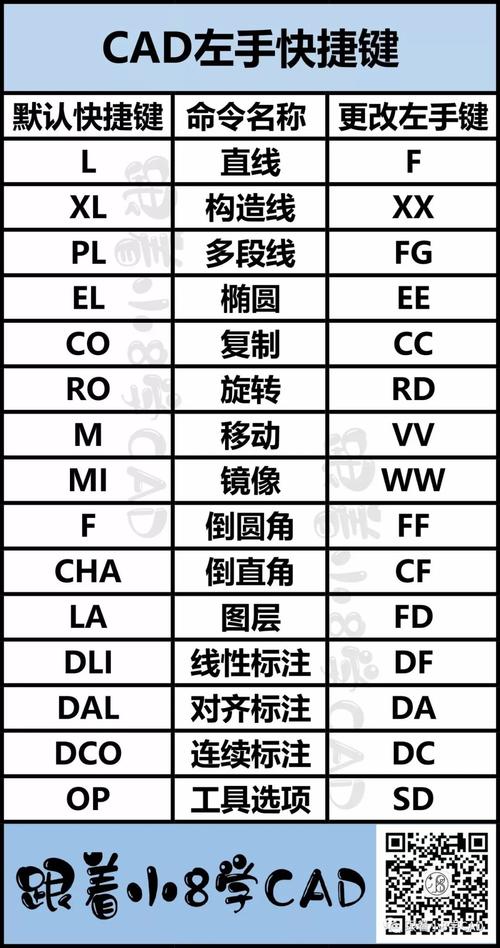

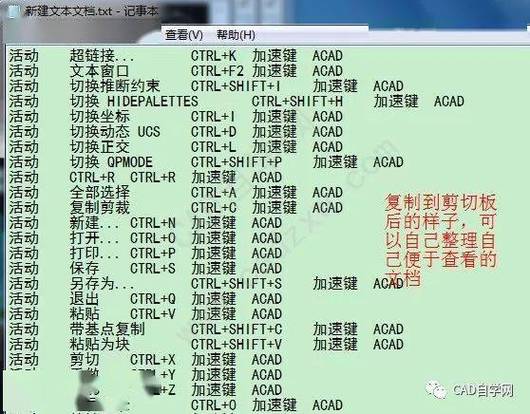

- 命令行输入：在命令行直接输入
POLYGON或简写POL，按回车确认。 - 功能区操作：在“绘图”选项卡中找到“多边形”按钮（图标为正六边形）。
- 菜单栏路径：通过“绘图”→“多边形”进入。
执行命令后,CAD会提示输入边的数量（默认为6，直接回车即可生成六边形），随后需指定六边形的中心点或边长，再选择“内接于圆”或“外切于圆”的绘制模式。
绘制步骤详解
设置边数
启动命令后,命令行提示：“输入侧面数 [4]：”，此时输入 6 并回车，明确绘制六边形。
指定中心点
在绘图区点击一点作为六边形的中心,或输入坐标值（如 0,0）精确定位。
选择绘制模式
命令行提示：“内接于圆(I)/外切于圆(C)：”，需根据需求选择：
- 内接于圆（I）：六边形的顶点位于圆周上，圆的半径等于中心到顶点的距离。
- 外切于圆（C）：六边形的边与圆相切，圆的半径等于中心到边的垂直距离。
输入半径或边长
选择模式后,输入圆的半径值（如 50）或直接指定边长（通过点击两点确定）。
示例命令行流程：
命令: POLYGON
输入侧面数 [4]: 6
指定正多边形的中心点或 [边(E)]: (点击中心点)
输入选项 [内接于圆(I)/外切于圆(C)] <I>: I
指定圆的半径: 50 参数设置与技巧
通过边长绘制
若需通过指定边长绘制六边形,可在步骤2选择“边（E）”选项，然后依次点击两点确定边的长度和方向。
动态预览
在输入半径后,移动鼠标可实时预览六边形大小，点击确认或输入精确值。
坐标输入
为提高精度,可结合坐标输入，
- 中心点：
@100,50（相对于当前坐标的偏移） - 半径：
@0,80（通过极坐标指定半径）
图层与属性设置
绘制前建议通过“图层特性管理器”新建图层，并设置颜色、线型等属性，便于后续编辑。
六边形的高级应用
阵列与复制
绘制单个六边形后,可使用“阵列”（ARRAY）命令生成环形或矩形阵列，快速创建螺栓孔、装饰图案等。
编辑与变形
- 夹点编辑：选中六边形后，拖动夹点可调整大小或旋转。
- 分解（EXPLODE）：将六边形分解为独立线段，便于修改局部形状。
与其他命令结合
- 拉伸（STRETCH）：选中六边形部分区域进行拉伸，形成不规则多边形。
- 布尔运算：通过“并集（UNION）”“差集（SUBTRACT）”等命令，将六边形与其他图形组合。
常见问题与解决方案
六边形边数错误
若输入边数后生成非六边形,检查命令行是否误触其他选项（如直接回车默认4边形），需重新输入 6。
半径与实际尺寸不符
“内接于圆”与“外切于圆”模式下，相同半径生成的六边形尺寸不同，需根据设计需求选择模式，或通过数学计算调整半径：
- 内接模式：边长 = 半径 × √3
- 外切模式：边长 = 半径 × (2/√3)
六边形无法闭合
若绘制时出现断点,检查坐标输入是否正确，或使用“闭合（C）”选项手动连接端点。
相关问答FAQs
Q1: 如何绘制带圆角的六边形？
A1: CAD无直接绘制圆角六边形的命令，需通过以下步骤实现：
- 先用POLYGON命令绘制普通六边形。
- 使用“圆角（FILLET）”命令，设置圆角半径（如R5），依次点击相邻边即可生成圆角。
Q2: 如何批量绘制多个不同大小的六边形？
A2: 可结合“块（BLOCK）”和“属性（ATTDEF）”功能：
- 绘制一个六边形并定义为块,添加属性（如尺寸标记）。
- 使用“插入块（INSERT）”命令，通过属性值动态调整六边形大小，或配合“动态块”设置参数化尺寸。
通过以上方法,用户可灵活掌握CAD中六边形的绘制与编辑技巧，满足复杂设计需求。
