CAD矩形命令是AutoCAD中最基础且常用的绘图命令之一,它通过指定两个对角点快速创建矩形，广泛应用于建筑、机械、电子等领域的图纸绘制，掌握矩形命令的使用方法不仅能提高绘图效率，还能为后续的编辑操作（如倒角、圆角、分解等）奠定基础，以下将从命令启动、参数设置、操作技巧及高级应用等方面详细解析CAD矩形命令的使用方法。
（图片来源网络，侵删）
矩形命令的基本启动方式
在AutoCAD中,启动矩形命令主要有三种方式：
- 功能区操作：切换至“常用”选项卡，在“绘图”面板中点击“矩形”按钮（图标为矩形框）。

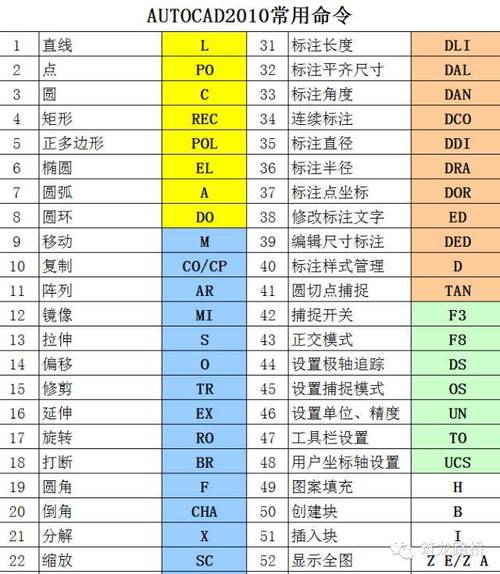

- 命令行输入：在命令行中直接输入
RECTANG（或简化命令REC），按回车键确认。 - 菜单栏调用：依次点击“绘图”→“矩形”菜单项。

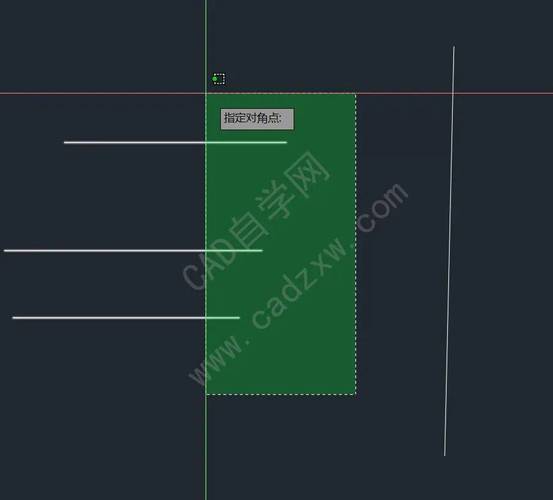

启动命令后,命令行会提示“指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：”，此时需根据绘图需求选择相应的选项或直接在绘图区点击指定矩形的第一个角点。
矩形参数的详细设置
矩形命令支持多种参数自定义,通过命令行选项可调整矩形的几何特性，以下是各选项的功能及操作方法：
| 选项 | 功能说明 | 操作步骤 | 应用场景 |
|---|---|---|---|
| 倒角(C) | 设置矩形四个角为倒角（非直角） | 输入C→指定倒角距离（如“10,10”）→绘制矩形 |
机械零件中的倒角设计、家具边角处理 |
| 标高(E) | 设置矩形所在的三维高度（Z轴坐标） | 输入E→输入标高值（如“50”）→绘制矩形 |
建筑立面图、三维建模中的高度定位 |
| 圆角(F) | 设置矩形四个角为圆角（非直角） | 输入F→指定圆角半径（如“15”）→绘制矩形 |
室内设计中的圆角家具、电子产品的圆角外壳 |
| 厚度(T) | 设置矩形的拉伸厚度（三维效果） | 输入T→输入厚度值（如“20”）→绘制矩形 |
三维建模中的墙体、楼板等实体 |
| 宽度(W) | 设置矩形的线宽（边框粗细） | 输入W→指定线宽值（如“0.5”）→绘制矩形 |
图纸中的粗线框、强调区域轮廓 |
示例：绘制一个长200、宽100，圆角半径为10的矩形。
操作步骤：

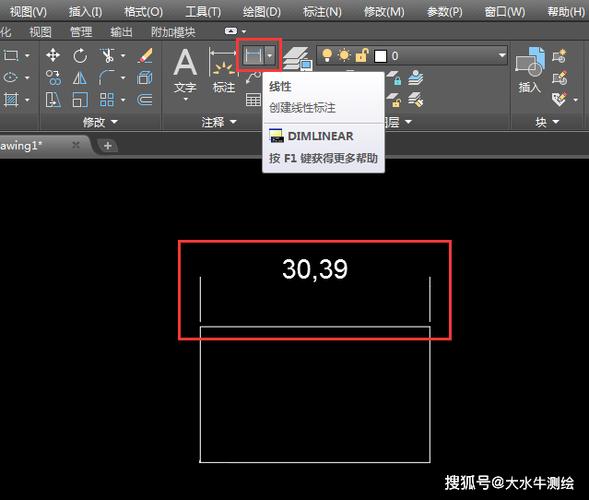

（图片来源网络，侵删）
- 输入
REC启动命令，按回车键。 - 输入
F，按回车键，输入圆角半径“10”，再次按回车键。 - 在绘图区点击指定第一个角点（如“0,0”）。
- 输入第二个角点的相对坐标“@200,100”，按回车键完成绘制。
矩形绘制的高级技巧
-
动态输入与坐标输入
- 绘制矩形时,可通过动态输入（DYN）实时显示尺寸，或在命令行直接输入绝对坐标（如“100,100”）和相对坐标（如“@150,80”）来精确定位。
- 若需绘制已知中心点的矩形,可先输入
FROM基点捕捉，再偏移坐标（如“FROM 中点 @50,50”）。
-
与对象捕捉结合使用
启用“端点”“中点”“交点”等对象捕捉模式，可快速将矩形对齐至现有图形，绘制与某线段中点对齐的矩形时，开启中点捕捉，点击线段中点作为矩形中心。 -
矩形编辑与修改
- 分解：使用
EXPLODE命令将矩形分解为四条独立线段，便于单独修改某一边。 - 倒角/圆角：对已绘制的矩形使用
CHAMFER（倒角）或FILLET（圆角）命令，可快速添加角部特征。 - 夹点编辑：选中矩形后，通过拖动夹点可调整长度、宽度或位置，无需重新绘制。
- 分解：使用
常见问题与注意事项
-
矩形无法显示线宽
原因：可能是“线宽”功能未开启，解决方法：点击状态栏的“显示线宽”按钮或输入LWEIGHT命令，在弹出的对话框中勾选“显示线宽”。
（图片来源网络，侵删） -
圆角矩形变成直角
原因：绘制时圆角半径设置过大，导致超过矩形短边长度，解决方法：确保圆角半径≤矩形短边的一半，或重新调整尺寸。
相关问答FAQs
Q1：如何绘制倾斜的矩形？
A1：矩形命令本身不支持直接绘制倾斜矩形，但可通过以下方法实现：
- 先绘制水平/垂直矩形；
- 使用
ROTATE命令选择矩形，指定基点（如矩形中心），输入倾斜角度（如“30”）； - 或使用
RECTANG命令结合极坐标输入，例如输入第一个角点后，第二个角点用“@长度<角度”格式（如“@100<45”）。
Q2：矩形如何填充图案或颜色？
A2：填充矩形区域需使用HATCH命令：
- 绘制矩形后,输入
HATCH，在“图案填充创建”选项卡中选择图案（如“ANSI31”）或纯色； - 点击“拾取点”在矩形内部单击，确定填充边界；
- 调整比例、角度等参数后，点击“关闭”完成填充，若需填充颜色，选择“实体”图案即可。
