在使用CAD进行设计工作时,通过程序发送命令是提高效率的常见方式，但有时会出现“CAD向程序发送命令时出现错误”的提示，导致操作中断或功能异常，这一问题可能涉及多个层面，包括程序兼容性、环境配置、命令语法或CAD系统状态等，以下从错误原因、排查步骤及解决方案等方面进行详细分析，并提供实用建议。
错误原因分析
CAD与程序（如LISP、.NET插件、脚本或外部应用程序）交互时，错误的发生通常与以下因素相关：
-
程序兼容性问题
CAD版本更新后，旧版程序或脚本可能因API接口变更而失效，AutoCAD 2020之后的版本对.NET Framework版本有更高要求，若程序依赖的框架未更新，可能触发错误。 -
命令语法错误
程序发送的命令格式不符合CAD当前环境要求，在AutoCAD中，命令区分大小写（如LINE与line），或缺少必要参数（如LINE命令未指定起点坐标）。 -
CAD系统状态异常

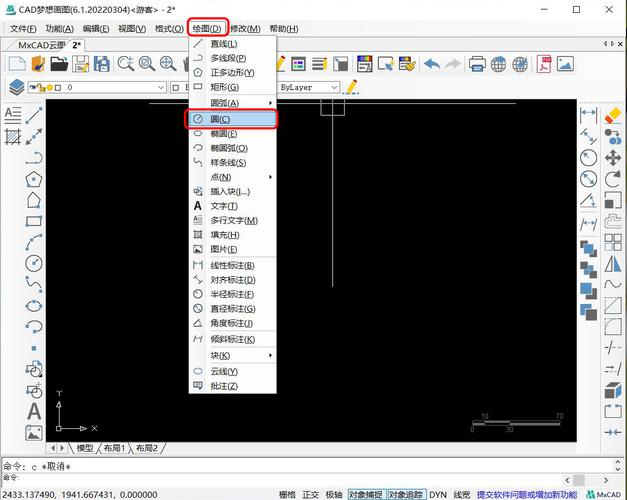

（图片来源网络，侵删）- CAD处于“忙碌”状态（如正在执行其他命令、对话框未关闭）。
- 变量未初始化（如
CMDECHO被设为0导致命令回显异常）。 - 插件加载失败或依赖的DLL文件损坏。
-
权限或路径问题
程序尝试访问受保护的CAD目录（如Support文件夹），或因用户权限不足无法加载外部文件。 -
第三方插件冲突
某些插件（如加速工具或第三方库）可能拦截或修改CAD的命令处理流程，导致与程序发送的命令冲突。
排查步骤与解决方案
（一）基础检查
-
验证命令语法
确保程序发送的命令与CAD版本匹配，AutoCAD 2023中，LISP程序需使用vl-load-com加载COM接口，可通过CAD的命令行手动输入命令测试是否正常执行。 -
检查CAD状态

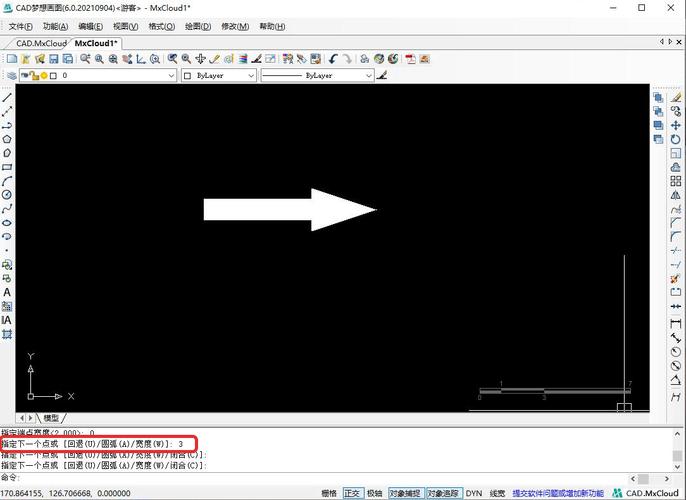

（图片来源网络，侵删）- 确保CAD无未完成的命令（按
ESC键取消）。 - 检查系统变量：
| 变量名 | 建议值 | 说明 |
|--------|--------|------|
|CMDECHO| 1 | 启用命令回显，便于调试 |
|FILEDIA| 1 | 强制使用文件对话框，避免路径错误 |
|DELOBJ| 0 | 临时禁用对象删除，减少依赖冲突 |
- 确保CAD无未完成的命令（按
-
重新加载程序
- 对于LISP程序,使用
APPLOAD重新加载并检查错误提示。 - 对于.NET插件，通过
.NET Assembly选项重新加载，并查看NETLOAD命令的返回信息。
- 对于LISP程序,使用
（二）进阶排查
-
启用调试模式
- 在LISP程序中添加
(princ)输出调试信息，或使用VLIDE的调试工具跟踪变量。 - 对于.NET程序，使用Visual Studio附加到CAD进程（需启用“非托管代码调试”）。
- 在LISP程序中添加
-
测试独立环境
新建一个干净的CAD配置文件（通过OPTIONS>Files>Support File Search Path重置路径），排除插件干扰后测试程序。 -
检查依赖文件
确保程序引用的DLL、LISP文件或外部资源路径正确，LISP程序中(load "mylisp.lsp")需确保路径在CAD的搜索路径中。
（三）解决方案
-
更新程序或CAD版本
若因API变更导致错误，需修改程序代码以适配新版本，AutoCAD 2021后，DocumentCollection的API已更新，需调整.NET代码中的调用方式。 -
使用命令前缀
在程序中发送命令时，添加前缀_.（如_.LINE）可避免CAD别名干扰，强制执行核心命令。 -
处理异步命令
对于耗时较长的命令（如REGENALL），使用acadDocument.SendCommand后需等待命令完成，可通过(command "_.undo" "_b")回滚错误操作。 -
权限与路径修复
- 以管理员身份运行CAD。
- 将程序文件复制到CAD允许的目录（如
Documents或AppData下的本地路径）。
预防措施
- 开发阶段测试
在多个CAD版本（如2020-2023）中测试程序，确保兼容性。 - 使用错误捕获机制
在LISP中通过(if (command ...))检查命令执行结果，在.NET中使用try-catch捕获异常。 - 保持程序与CAD同步更新
定期检查CAD更新日志，关注API变更通知。
相关问答FAQs
Q1: 为什么CAD提示“未知命令”但手动输入正常？
A1: 可能是程序发送的命令与CAD当前语言环境不匹配，中文版CAD中命令需用中文（如“直线”而非LINE），或程序未正确处理CAD的本地化设置，解决方案：检查程序是否通过acadDocument.GetSystemVariable("CMDDIA")获取语言环境，或强制使用英文命令（acadDocument.SendCommand("_.LINE\n")）。
Q2: 程序在CAD中执行时卡住，如何定位问题？
A2: 可能是命令陷入循环或等待输入，建议：
- 在程序中添加超时机制（如LISP的
(timeout)函数）。 - 使用
CAD监视器（如PROCESS命令）查看当前活动命令。 - 检查程序是否遗漏了必要的回车符（
\n），导致命令未完成。LINE命令需发送"_.LINE 0,0 10,10\n"而非"_.LINE 0,0 10,10"。
