Allegro是一款广泛应用于电子设计自动化（EDA）领域的软件，主要用于PCB（印刷电路板）的设计与布局布线，在Allegro中，命令是用户与软件交互的核心，通过输入或选择命令，设计师可以实现从原理图导入到PCB布局、布线、生成Gerber文件等全流程操作，掌握Allegro命令的使用，不仅能提高设计效率，还能确保设计精度和规范性。
Allegro的命令可以分为多种类型,包括菜单命令、快捷键命令、命令窗口输入命令等，菜单命令通过点击顶部菜单栏或右键菜单触发，适合新手用户逐步熟悉功能；快捷键命令则是将常用命令与键盘按键绑定，通过按下特定组合键快速执行，例如输入“LS”后按回车可执行“Layout Plus”命令，打开布局界面；命令窗口输入命令则是直接在命令行中输入命令全称或缩写，适合熟练用户快速操作，Allegro还支持命令的参数化输入，例如在布线时输入“W”后按空格键，可调整线宽参数，满足不同设计规则的要求。
以下是Allegro中部分常用命令及其功能的简要说明：
| 命令类型 | 命令名称 | 功能描述 | 适用场景 |
|---|---|---|---|
| 布局命令 | PLACE | 放置元件 | 在PCB上添加或调整元件位置 |
| 布线命令 | ROUTE | 手动布线 | 进行信号线、电源线的绘制 |
| 约束命令 | DRC | 设计规则检查 | 检查PCB是否符合电气和机械规则 |
| 输出命令 | ART | 生成Gerber文件 | 用于PCB制造文件输出 |

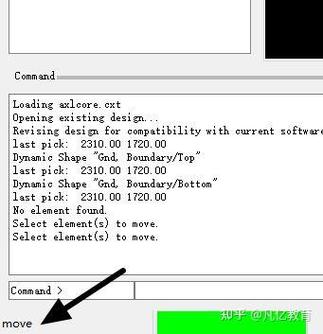

| 编辑命令 | MOVE | 移动对象 | 调整元件、导线或过孔的位置 |
在使用Allegro命令时,需要注意命令的执行环境和参数设置，执行“ROUTE”命令前，需确保当前处于布线模式，并提前设置好线宽、间距等规则参数，Allegro支持命令的批处理和脚本化，通过使用Skill语言编写的脚本，可以自动化执行重复性操作，如批量修改元件属性或生成报告，进一步提升设计效率。
对于复杂设计,Allegro还提供了高级命令组合功能，通过“CLASS”和SUBCLASS”命令定义不同的网络类别和层属性，再结合“SHAPE”命令进行平面分割，可实现电源/地平面的合理规划，在高速设计中，“DIFFPAIR”命令用于差分对布线，确保信号完整性；“LENGTH”命令则用于控制信号线长度匹配，满足时序要求。
Allegro命令的学习需要结合实际设计项目,通过反复练习掌握其逻辑和技巧，初学者可以从简单的布局布线命令入手，逐步过渡到约束设置和脚本编写，建议参考Allegro官方用户手册或在线教程，了解每个命令的详细参数和使用案例，合理使用快捷键和自定义命令工具栏，可以显著减少操作步骤，提升设计流畅度。
相关问答FAQs：
-
Q: Allegro中如何快速查找并执行命令？

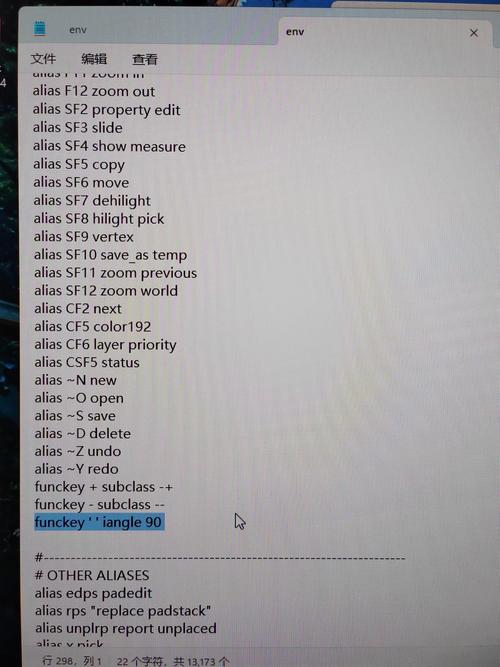

A: Allegro提供了多种快速查找命令的方式：一是通过顶部菜单栏的“命令”下拉列表搜索；二是使用快捷键“Ctrl+Alt+C”打开命令查找窗口，输入命令名称后双击执行；三是直接在命令行输入命令缩写，如输入“R”后按回车可快速执行“ROUTE”命令，熟练用户还可以自定义命令别名，在alog.dat文件中配置简化的命令触发词。 -
Q: 在Allegro布线时，如何动态调整线宽和过孔大小？
A: 执行“ROUTE”命令进入布线模式后，按键盘上的“W”键可弹出线宽设置对话框，输入新值后按回车确认；若需调整过孔大小，按“V”键打开过孔参数窗口，修改直径和钻孔尺寸后点击“Apply”，可通过“SETVAL”命令预设全局参数，例如输入“SETVAL VIA_DIAM 8”可将默认过孔直径设为8mil，确保布线过程中参数统一。
