在CAD软件中,H命令是“Hatch”（图案填充）的快捷键，用于在封闭区域内填充预设或自定义的图案，常用于区分材料、标识区域或增强图形的可读性，这一功能在机械设计、建筑制图、电气工程等领域应用广泛，能够快速提升图纸的专业性和信息密度，以下从功能原理、操作步骤、参数设置及注意事项等方面详细解析H命令的使用方法。
功能原理与适用场景
Hatch命令的核心是通过算法识别封闭边界,并在边界内部填充指定样式的图案，封闭边界可以是直线、多段线、圆、椭圆等基本图形，也可以是由多个对象组合而成的复杂区域，在建筑平面图中，可用不同填充图案区分混凝土、砖墙或绿地；在机械零件图中，可用剖面线表示剖切区域，需要注意的是，填充区域必须完全封闭，若边界存在微小间隙，可能导致填充失败或显示异常。
操作步骤详解
执行H命令后,会弹出“图案填充和渐变色”对话框，主要操作流程如下：
-
选择图案类型
在“类型和图案”选项区，可选择三种图案类型：- 预定义：CAD内置的标准化图案，如ANSI（美国国家标准）、ISO（国际标准）及“其他预定义”类（如砖墙、混凝土）。
- 自定义：用户自行创建的.pat文件，适用于特殊行业需求。
- 渐变色：以颜色渐变效果填充，常用于表现光影或材质过渡。
下表为常用预定义图案及其应用场景：
| 图案名称 | 代号 | 适用场景 |
|----------------|-------|------------------------|
| ANSI31 | 45°斜线 | 金属剖面、机械零件 |
| ANSI37 | 网格 | 非金属材料（如塑料） |
| AR-CONC | 混凝土 | 建筑结构填充 |
| GRASS | 草地 | 景观设计平面图 |

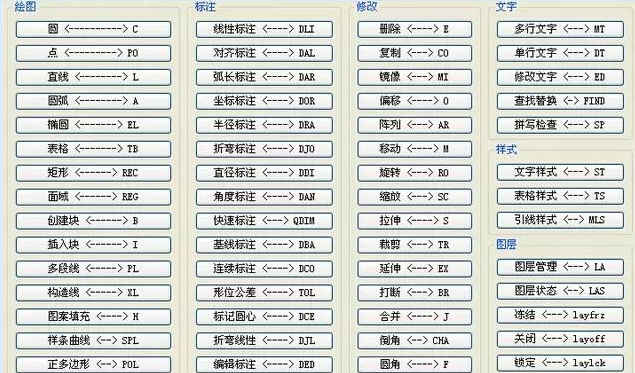

（图片来源网络，侵删） -
设置填充角度和比例
- 角度：控制图案的旋转角度，例如ANSI31默认角度为0°，若需改为90°垂直线，需输入90。
- 比例：调整图案的疏密程度，值越大图案越稀疏，越小越密集，填充砖墙时，比例过小可能导致图案密集重叠，过大则可能显示为单一色块，需根据图形尺寸调整（通常1:100比例下，砖墙比例设为10-20较合适）。
-
指定填充边界
- 拾取点：在封闭区域内单击，系统自动检测边界，此方法适用于简单封闭区域，但需确保区域内无“孤岛”（内部的小封闭区域）。
- 选择对象：手动选择边界线条，适用于复杂边界或包含孤岛的情况，若需忽略孤岛，可在“选项”中勾选“孤岛检测”的“外部”模式。
-
预览与确认
点击“预览”按钮可查看填充效果，按回车键返回对话框调整参数，确认后完成填充。
高级参数设置
- 关联填充：勾选“关联”后，当修改边界形状时，填充图案会自动更新，避免重复操作。
- 分解填充：若需单独编辑填充线条，可在填充后使用“Xplode”命令分解，但分解后图案将失去关联性。
- 渐变色填充：在“渐变色”选项卡中，可选择单色或双色渐变，并调整“角度”和“居中”等参数，适合表现曲面或光影效果。
注意事项
- 边界封闭性：填充前需检查边界是否存在未闭合的间隙，可通过“边界”命令（BO）快速创建封闭多段线。
- 图层管理：建议将填充单独置于一个图层，便于控制显示和打印。
- 性能优化：复杂图形中大量填充可能导致卡顿，可暂时关闭填充显示（输入“FILL”命令，选择“关”）。
相关问答FAQs
Q1：填充时提示“未找到有效的边界”，如何解决？
A：通常由边界未完全闭合或存在重叠对象导致，可使用“边界”命令（BO）重新生成封闭多段线，或放大检查边界是否存在微小间隙，通过“延伸”（EX）或“修剪”（TR）命令修复。
Q2：如何自定义填充图案？
A：可通过创建.pat文件实现，用记事本编写以下代码：
*MYPATTERN,自定义图案
0, 0,0, 0,10
90, 0,0, 10,10 保存为“mypattern.pat”，并放入CAD支持文件路径（如“C:\Program Files\AutoCAD 2023\Support”），使用H命令时，在“自定义”图案中选择“MYPATTERN”即可调用。
