在CAD软件中，连续圆弧命令是绘制复杂曲线的重要工具，尤其适用于需要多个圆弧平滑连接的场景，该命令通常通过“圆弧”下拉菜单中的“继续”选项或输入命令“ARC”后选择“连续”模式来激活，其核心功能在于自动捕捉上一个圆弧或直线的终点作为新圆弧的起点，并保持两者相切，从而避免手动计算切点，提高绘图效率，以下是关于CAD连续圆弧命令的详细解析，包括操作步骤、参数设置、应用场景及注意事项。

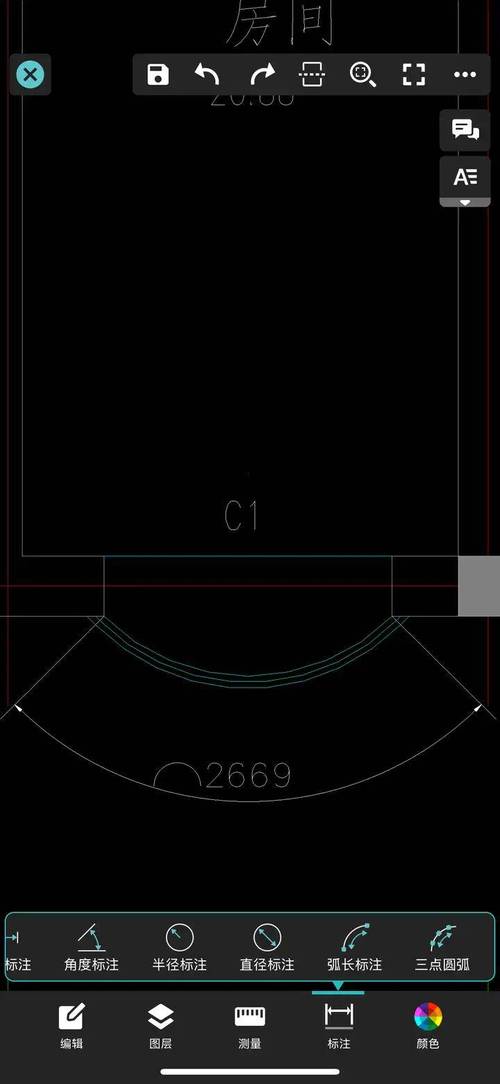

连续圆弧命令的激活方式

1. 菜单栏操作：依次点击“绘图”→“圆弧”→“继续”，此时系统会自动将上一个绘制的线段或圆弧的终点作为新圆弧的起点，并默认与上一线段相切。
2. 命令行输入：在命令行中输入“ARC”并按回车，随后根据提示选择“连续”（CONTINUE）选项，部分CAD版本中，输入“ARC”后直接按两次回车也可激活连续模式。
3. 工具栏按钮：在“绘图”工具栏中找到“圆弧”图标，点击下拉箭头选择“继续”选项。

连续圆弧的参数设置

连续圆弧的绘制主要涉及三个参数：起点、端点和半径（或角度、弦长），由于起点已由系统自动关联，用户需重点设置端点和半径：

• 端点（Endpoint）：通过鼠标点击或输入坐标值确定圆弧的终点，圆弧的方向和曲率会根据端点位置动态调整。
• 半径（Radius）：在命令行输入半径值，或通过拖动鼠标预览半径大小，半径的正负决定圆弧的凸向方向（正值逆时针，负值顺时针）。
• 角度（Angle）：部分情况下可通过指定圆弧的包含角来控制曲率，例如输入“90”表示绘制90°的圆弧。

以下表格为连续圆弧参数示例：

连续圆弧的典型应用场景

1. 道路与路径设计：在绘制弯道、匝道或曲线型路径时，连续圆弧可确保多个弯道之间的平滑过渡，避免出现尖锐转折。

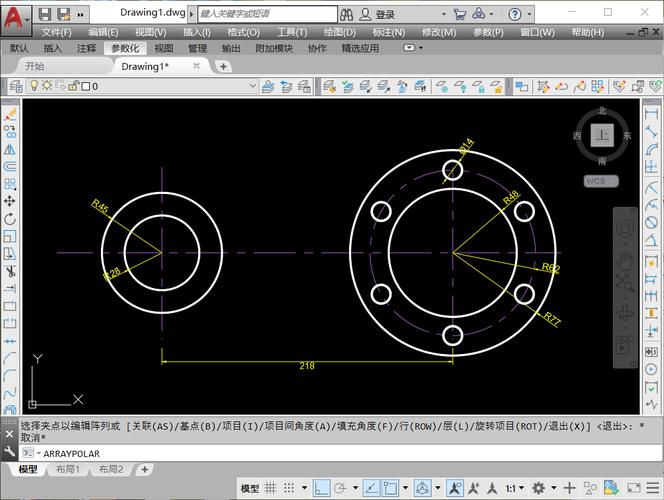

2. 机械零件轮廓：例如绘制法兰盘的倒角、轴承座的圆滑过渡面，连续圆弧能保证零件结构的力学性能和加工可行性。
3. 建筑与室内设计：用于拱门、弧形窗户或装饰性曲线的绘制，通过连续圆弧实现复杂造型的快速构建。
4. 电路板布线：在PCB设计中，连续圆弧可避免导线直角连接导致的信号反射问题，优化高频电路性能。

操作技巧与注意事项

1. 切点自动捕捉：连续圆弧会自动继承上一线段的切线方向，但若前一线段为直线，需确保圆弧半径足够大，否则可能因半径过小导致圆弧无法绘制。
2. 半径动态调整：在拖动鼠标确定端点时，按住“Ctrl”键可临时切换半径的正负值，快速调整圆弧的凸向。
3. 与其他命令的配合：
   • 绘制连续圆弧后，可直接使用“直线”命令，新直线会自动与圆弧终点相切。
   • 若需修改连续圆弧的半径，可通过“特性”面板（Ctrl+1）输入精确数值。
4. 常见错误处理：
   • 若提示“圆弧无效”，通常是由于半径过小或端点位置不合理，需检查参数是否符合几何约束。
   • 若需中断连续模式，可在绘制前按“Esc”键取消自动关联，或输入“U”撤销上一步操作。

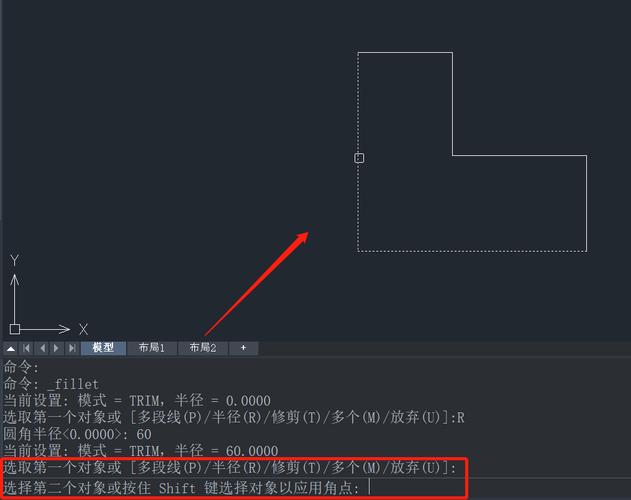

连续圆弧与其他圆弧命令的对比

相关问答FAQs

Q1: 为什么绘制连续圆弧时提示“半径无效”？
A1: 通常是由于输入的半径值过小，导致圆弧无法连接到指定的端点，若前一直线长度为100，而输入的半径为10，圆弧将无法覆盖直线终点，解决方法是增大半径值，或通过拖动鼠标动态调整半径至合理范围。

Q2: 如何将连续圆弧转换为多段线或样条曲线？
A2: 若需对连续圆弧进行整体编辑（如统一调整线宽或拟合曲线），可先选中所有圆弧，输入“PEDIT”命令，选择“合并”（JOIN）选项，将其转换为多段线，若需更平滑的曲线，可选择“样条曲线拟合”（SPLINE），系统会自动生成通过各圆弧控制点的样条曲线。

通过掌握连续圆弧命令的操作技巧和应用场景，用户可以显著提升复杂曲线的绘制效率，确保图形的精确性和美观性，在实际工作中，建议结合具体需求灵活调整参数，并注意与其他绘图命令的协同使用,以充分发挥CAD软件的强大功能。
