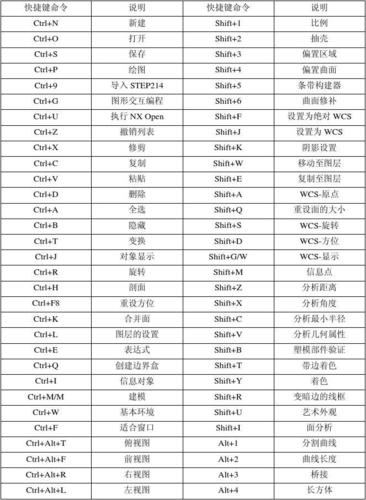

ug建模命令说明是掌握UG（现称NX）三维设计软件的核心基础，涵盖了从基础几何体创建到复杂曲面编辑的全流程操作，这些命令通过工具栏、菜单栏或快捷键调用，直接决定模型的构建效率与精度，以下从基础建模、高级建模及曲面设计三个维度,详细说明常用命令的功能与应用场景。
基础建模命令是构建三维模型的起点，包括拉伸、旋转、扫掠等特征操作，拉伸命令通过将二维截面沿指定方向延伸生成实体，适用于创建规则零件如轴类、板类结构，需定义截面线串、拉伸方向、距离及布尔运算（求和、求差、求交），旋转命令则将截面线串绕轴线旋转生成回转体，常用于法兰、盘盖等对称零件，需指定旋转轴、角度范围（0°-360°或自定义），扫掠命令通过引导线串与截面线串的路径运动生成实体，适用于管路、弹簧等复杂轨迹结构，可设置比例缩放和方位控制，孔命令支持创建简单孔、沉头孔等，需定义孔径、深度及定位尺寸；边倒角与倒圆角命令用于修饰模型棱角，通过输入半径或距离值实现平滑过渡,直接影响零件装配与力学性能。

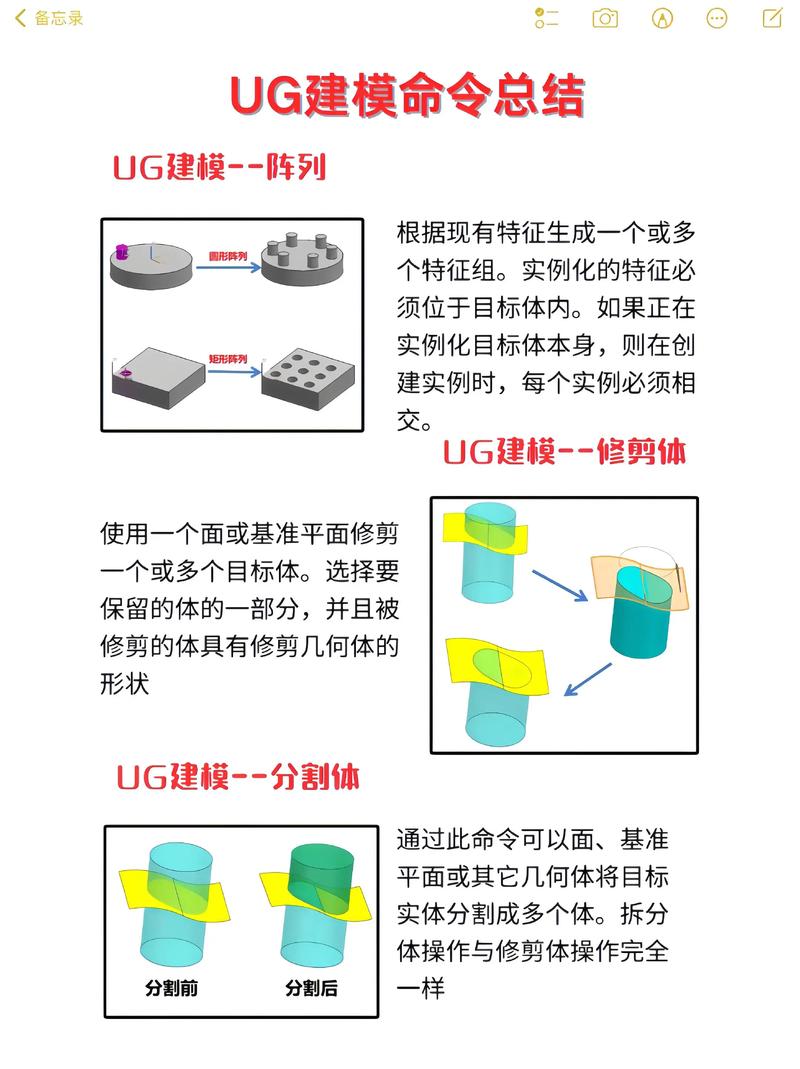

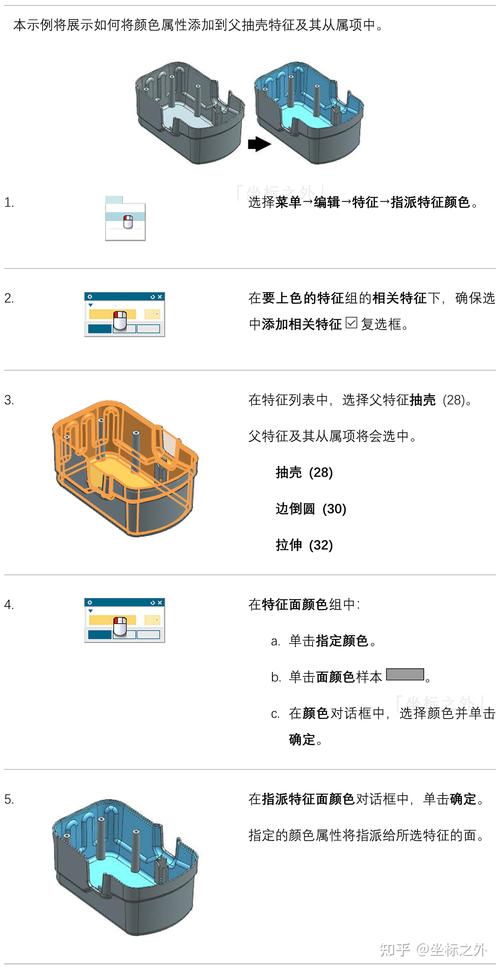

高级建模命令基于基础特征进行参数化与关联性设计，提升模型修改效率，实例特征命令包括阵列（矩形阵列、环形阵列）和镜像，可快速生成多个重复特征，如均布孔或对称结构，阵列需定义方向、数量和间距，镜像则需选择基准平面，抽壳命令用于将实体内部掏空，形成薄壁结构，如外壳类零件，可指定不同面的厚度及移除面，拔模命令为模具设计必备，通过定义拔模方向、角度及固定面，确保模型顺利脱模，适用于带有斜度的内腔或外表面，修剪与分割命令通过曲面、基准平面或实体轮廓对目标进行裁剪，例如使用拉伸片体切割实体,需确保工具面与目标体完全相交。
曲面设计命令针对复杂外观造型，如汽车覆盖件、消费电子产品外壳，通过曲线命令（如直线、圆弧、样条曲线）生成截面线与引导线，为曲面建模提供基础，网格曲面命令（如通过曲线网格、通过曲线）通过两组以上曲线生成连续曲面，需保证曲线间的连续性（G0位置连续、G1相切连续、G2曲率连续），扫掠曲面与延伸曲面命令则通过路径与截面的动态关联，实现曲面的延伸与变形，自由曲面命令（如N边曲面、桥接曲面）用于填补复杂曲面间隙，需调整控制点与网格度以优化曲率分布，缝合命令将多个曲面合并为实体，需检查曲面间的缝隙是否小于公差值,避免缝合失败。
在实际操作中，命令选择需结合设计需求：规则零件优先使用基础建模命令，复杂外形依赖曲面设计，批量修改则需通过参数化与关联性命令实现，合理运用图层管理、几何约束及尺寸标注,可提升模型的可编辑性与规范性。
相关问答FAQs
-
问：拉伸命令中的“拔模角”参数有何作用？如何设置？
答：拔模角用于在拉伸过程中添加斜度，便于模具脱模，设置时需在拉伸对话框中勾选“拔模”选项，输入拔模角度（通常1°-5°），选择“从起始限制”或“从截面”定义拔模方向，起始限制拔模以拉伸起始面为基准，截面拔模则以截面轮廓为基准,具体根据零件结构选择。 -
问：曲面建模时如何保证两曲面的G1连续性？
答：G1连续性要求两曲面在公共边界处相切且法线方向一致，操作时，需通过“桥接曲面”或“通过曲线网格”命令，在定义曲线时选择“相切”连续约束，或使用“分析-曲面连续性”工具检查曲率梳，调整控制点位置直至曲率梳无突变,确保过渡平滑。
