在CAD软件中，建立坐标系的命令是“UCS”（User Coordinate System，用户坐标系），通过该命令可以根据绘图需求自定义坐标系的位置、方向和旋转角度，从而简化复杂对象的绘制过程，熟练掌握UCS命令的用法，能够显著提升绘图效率和精度,以下是关于CAD建立坐标命令的详细操作指南和应用场景。

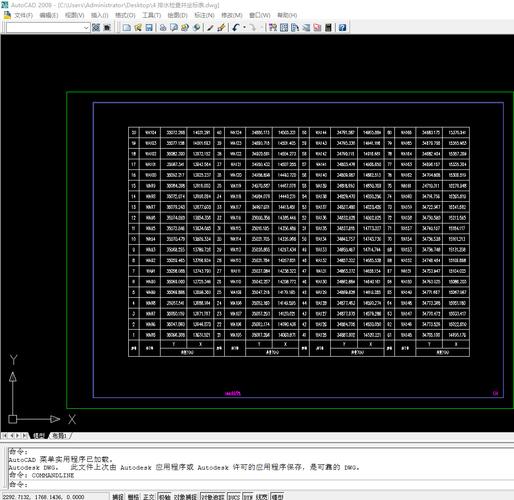

UCS命令的启动方式
启动UCS命令主要有三种方式：
- 命令行输入：在CAD命令行中直接输入“UCS”并按回车键。
- 功能区操作：切换至“视图”选项卡，在“坐标”面板中点击“UCS”按钮。
- 工具栏调用：在“视图”工具栏中找到“UCS”图标进行点击。
启动命令后，命令行会提示指定UCS的原点、轴方向或选择预设选项,用户需根据实际需求选择相应操作。
UCS命令的核心选项及操作
UCS命令提供了多个子选项，以下是常用选项的功能和操作方法：
| 选项名称 | 命令行提示 | 功能说明 | 操作示例 |
|---|---|---|---|
| 原点 | 指定UCS的原点或 [面/命名/对象/上一个/视图/世界/X/Y/Z] <世界> |
仅移动坐标系原点，不改变X、Y、Z轴方向 | 输入“0,0”将原点移至坐标原点，或拾取屏幕上某点 |
| 三点 | 指定新原点或 [对象/上一个/视图/世界/X/Y/Z] <世界> |
通过三点定义坐标系（原点、X轴上一点、XY平面内一点 | 依次拾取原点、X轴正方向点、Y轴正方向点 |
| X/Y/Z轴旋转 | 指定绕X轴的旋转角度 <90> |
绕指定轴旋转坐标系 | 输入“90”使坐标系绕X轴旋转90度 |
| 世界 | 输入选项 [全部/世界?/X/Y/Z] <世界> |
恢复到默认的世界坐标系（WCS） | 直接选择“世界”选项即可 |
| 对象 | 选择要对齐UCS的对象 |
将坐标系与选定对象对齐 | 选择一条直线，坐标系X轴将与该直线方向一致 |
UCS命令的高级应用技巧
-
动态UCS模式：
在状态栏开启“动态UCS”功能后，可在绘制对象时临时将坐标系与平面（如三维实体的表面）对齐，无需手动创建UCS，在斜面上绘制矩形时，动态UCS会自动将XY平面与斜面对齐。

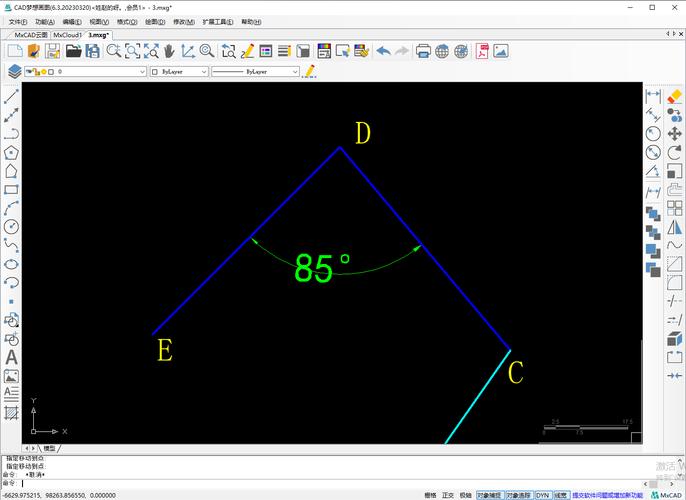

（图片来源网络，侵删） -
命名和保存UCS：
若需重复使用某一坐标系，可通过“命名”选项为其命名，输入“UCS”后选择“命名”，输入名称（如“倾斜面”），后续通过“上一个”选项可快速切换回该坐标系。 -
与视图结合使用：
在三维建模中，结合“视图”选项可将坐标系快速对齐到当前视图平面，在俯视图中绘制平面图形后，切换至前视图并启用“视图”选项，即可直接在前平面上继续绘图。
典型应用场景
-
斜面或曲面绘图：
在机械设计中，常需在倾斜面上绘制孔或槽，通过“三点”选项将UCS的XY平面与斜面对齐，即可在二维平面模式下完成绘制。 -
装配图定位：
在装配图中，使用“对象”选项将坐标系与零件的基准面对齐，可快速定位其他组件的位置，避免复杂的坐标计算。

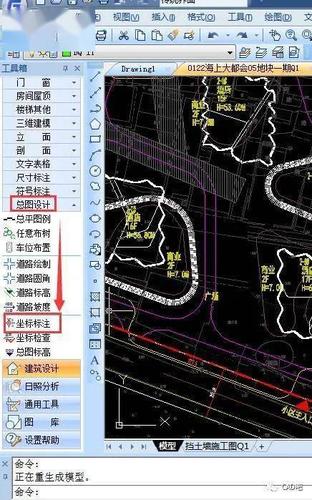

（图片来源网络，侵删） -
建筑平面布局：
在建筑制图中，通过移动UCS原点至房间角点，并旋转X轴至墙体方向，可简化门窗等构件的坐标输入。
注意事项
- 坐标系变更后，输入的坐标值将基于当前UCS，需注意与世界坐标系（WCS）的区分。
- 在三维建模中，频繁切换UCS可能导致视觉混乱，建议通过“命名”功能保存关键坐标系。
- 使用动态UCS时，需确保捕捉模式开启，以精确对齐目标平面。
相关问答FAQs
Q1：如何快速恢复到世界坐标系？
A：在命令行输入“UCS”，选择“世界”选项或按快捷键“W”即可恢复到默认的世界坐标系（WCS），点击“坐标”面板中的“世界”图标也可快速切换。
Q2：UCS和动态UCS有什么区别？
A：UCS是手动创建的固定坐标系，需通过命令行或功能区操作定义，适用于需要长期使用的坐标系；动态UCS是临时坐标系，仅在绘制对象时自动对齐目标平面，无需手动创建，适合临时性绘图任务,但不会保存坐标系状态。
