CAD中的SPL命令,即SPLINE命令，是绘制样条曲线的重要工具，它通过拟合一系列控制点生成平滑的曲线，广泛应用于机械设计、建筑绘图、工业设计等领域，与传统的多段线（PLINE）或圆弧（ARC）不同，样条曲线具有更高的灵活性，能够精确表达复杂的形状，如产品轮廓、地形曲线、艺术图案等，本文将详细介绍SPL命令的使用方法、参数设置、应用场景及注意事项，帮助用户更好地掌握这一功能。
SPL命令的基本操作
在CAD中调用SPL命令的方式有多种：通过命令行直接输入“SPL”或“SPLINE”；点击“绘图”菜单下的“样条曲线”选项；或在“绘图”工具栏中选择对应的图标，启动命令后，CAD会提示用户指定一系列点，这些点将成为样条曲线的控制点，用户可以通过鼠标点击或输入坐标值来定义点的位置，每指定一个点，曲线会实时更新显示，直观呈现最终效果，完成所有点的输入后，按回车键或空格键结束点的指定，此时系统会提示用户指定起点切向和端点切向，以控制曲线的起始和结束方向。
SPL命令的参数详解
SPL命令提供多种参数选项,以满足不同的绘图需求，以下是常用参数的功能说明：
| 参数选项 | 功能描述 | 操作示例 |
|---|---|---|
| 对象（O） | 将二维或三维的二次或三次多段线转换为样条曲线 | 输入“O”，选择要转换的多段线 |
| 闭合（C） | 生成首尾相连的闭合样条曲线 | 完成点的输入后，输入“C”并指定切向 |
| 拟合公差（F） | 设置样条曲线与控制点之间的偏差值，公差越小，曲线越接近控制点 | 输入“F”，输入新的公差值（如0.5） |
| 方式（M） | 选择样条曲线的生成方式，分为“拟合点”和“控制点”两种模式 | 输入“M”，选择“拟合点”或“控制点” |
“拟合公差”是一个关键参数，当公差设置为0时，样条曲线将精确通过所有控制点；当公差大于0时，曲线会平滑地穿过控制点附近区域，允许一定的偏差，这一特性在处理大量密集控制点时尤为有用，可以避免曲线过度波动，提高绘图效率。
SPL命令的高级应用
-
机械设计中的应用：在机械零件设计中，SPL命令常用于绘制非标准轮廓线，如凸轮曲线、叶片截面等，通过调整控制点和拟合公差，可以精确实现复杂的运动轨迹或流体动力学外形，设计一个凸轮轮廓时，首先通过理论计算确定关键点的坐标，然后使用SPL命令生成平滑曲线，最后结合修剪（TRIM）和延伸（EXTEND）命令完善细节。

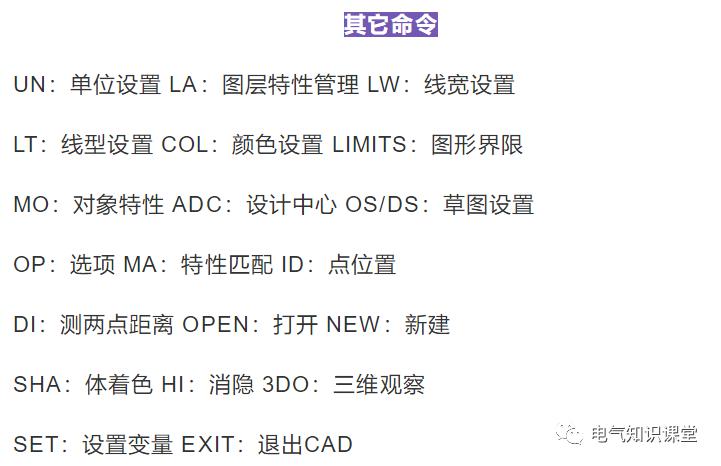

（图片来源网络，侵删） -
建筑与地形绘图：在建筑规划或园林设计中，样条曲线可用于绘制不规则边界，如道路中心线、等高线、绿化带轮廓等，与多段线相比，SPL命令生成的曲线更加自然，能够更好地模拟真实地形的起伏变化，通过闭合（C）选项，可以快速创建封闭区域，并配合填充（HATCH）命令进行图案填充。
-
工业设计与艺术创作：在产品设计或艺术绘图领域，SPL命令的灵活性使其成为表达创意的理想工具，绘制产品外观的流线型曲面时，可以通过控制点的拖拽和切向调整，实现平滑过渡的视觉效果，结合CAD的三维建模功能，样条曲线还可作为拉伸（EXTRUDE）或旋转（REVOLVE）的路径，生成复杂的三维实体。
使用SPL命令的注意事项
-
控制点的选择：控制点的数量和位置直接影响曲线的形状，过多的控制点可能导致曲线计算量增大，影响绘图速度；而过少的控制点则可能无法准确表达复杂形状，建议在曲率变化较大的区域增加控制点，而在平缓区域适当减少控制点。
-
切向的影响：起点和端点的切向决定了曲线的初始和结束方向，如果切向设置不当，可能会导致曲线出现不必要的拐点或突变，在实际操作中，可以通过捕捉（OSNAP）功能指定切向方向，或输入相对坐标值（如@10<45）来精确控制。

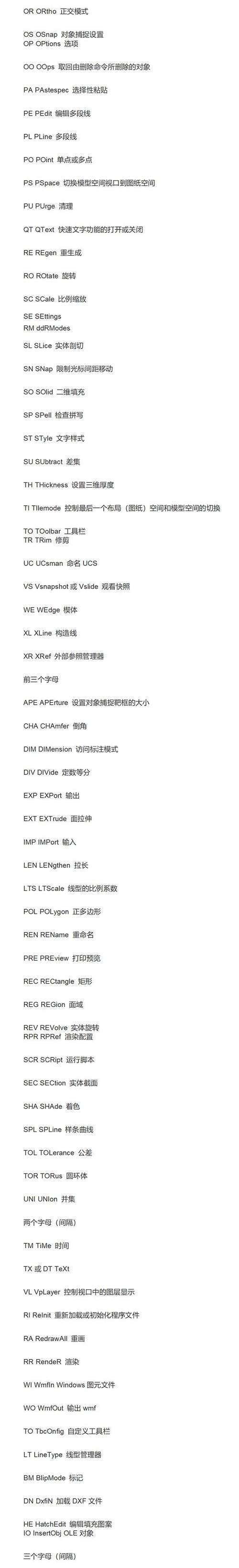

（图片来源网络，侵删） -
与多段线的区别：样条曲线是多段线的一种特殊形式，但其编辑方式与普通多段线不同，若需对样条曲线进行顶点编辑，需使用“特性”（PROPERTIES）命令或“夹点编辑”功能，而无法直接使用“多段线编辑”（PEDIT）命令。
相关问答FAQs
问题1：如何将样条曲线转换为多段线？
解答：在CAD中，样条曲线无法直接通过PEDIT命令转换为多段线，但可以通过“分解”（EXPLODE）命令将其拆分为多个线段，然后使用“多段线编辑”命令进行合并，具体步骤为：输入“EXPLODE”命令，选择样条曲线并确认，此时曲线被分解为多个独立的线段；输入“PEDIT”命令，选择任意一线段，输入“Y”将其转换为多段线，再输入“合并”（J）选项，依次选择所有线段即可生成多段线，需要注意的是，分解后的线段数量较多，操作时需耐心选择。
问题2：样条曲线的拟合公差如何影响曲线形状？
解答：拟合公差是样条曲线与控制点之间的最大允许偏差，当公差为0时，曲线会精确通过所有控制点，形状完全由控制点决定；当公差增大时，曲线会偏离控制点，以更平滑的方式连接各点区域，适合处理噪声数据或简化复杂曲线，在绘制地形等高线时，若原始控制点存在测量误差，可适当增大拟合公差，使曲线更加平滑自然；而在精密零件设计中，通常需将公差设置为0，以确保曲线的精确性。
