在CAD 2010中，命令提示区是用户与软件交互的核心界面，它不仅显示命令的执行状态、参数提示和错误信息，还通过文本输入的方式直接驱动绘图操作，对于初学者而言，理解命令提示区的功能和使用方法是掌握CAD绘图的基础；对于熟练用户而言，高效利用命令提示区可以大幅提升绘图效率，本文将详细解析CAD 2010命令提示区的功能、使用技巧及常见问题,帮助用户更好地驾驭这一工具。
命令提示区的基本功能与界面组成
CAD 2010的命令提示区通常位于绘图窗口的底部，默认为可调整大小的文本区域，它由两部分组成：命令行和命令历史记录，命令行是当前输入命令的显示区域，用户在此输入命令或选项；命令历史记录则显示之前执行过的命令及其反馈信息，方便用户回顾或重复操作，当用户输入“LINE”命令并按下回车后，命令行会提示“指定第一点：”,此时用户需通过鼠标或键盘输入坐标点以完成直线绘制。
命令提示区的显示内容会根据当前命令的状态动态变化，在执行命令前，它会显示“命令：”提示，等待用户输入；命令执行过程中，它会显示当前步骤的参数选项（如“指定下一点或[放弃(U)]：”）；命令结束后，它会返回“命令：”状态，等待下一个指令，命令提示区还会显示系统变量、错误警告、命令别名（如“L”代表“LINE”）等信息,这些内容对绘图调试和效率优化至关重要。
命令提示区的核心操作技巧
-
命令输入方式
CAD 2010支持多种命令输入方式，用户可根据习惯选择最便捷的方法。- 全命令输入：直接输入完整命令名称（如“CIRCLE”），适用于不熟悉别名的用户。
- 命令别名输入：输入简化命令（如“C”代表“CIRCLE”），需通过“acad.pgp”文件自定义或使用系统默认别名。
- 动态输入：启用状态栏的“DYN”选项后，命令提示会直接跟随鼠标光标显示，减少视线切换，适合新手。

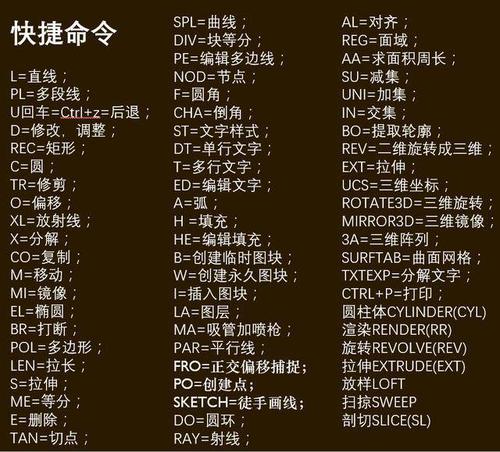

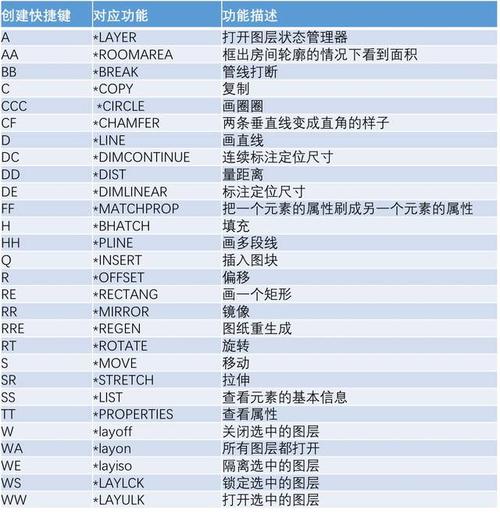

以下为常用命令及其别名的对照表：
| 全命令 | 别名 | 功能描述 |
|--------------|------|------------------------|
| LINE | L | 绘制直线 |
| CIRCLE | C | 绘制圆形 |
| ARC | A | 绘制圆弧 |
| MOVE | M | 移动对象 |
| COPY | CO | 复制对象 |
| TRIM | TR | 修剪对象 |
（图片来源网络，侵删） -
参数选项与嵌套命令
多数命令支持参数选项，需通过命令行输入特定字母（如“U”代表“放弃”）来切换，使用“TRIM”命令时，命令行提示“选择剪切边... 选择对象或<全部选择>：”，用户可直接选择对象或输入“ALL”全选，部分命令支持嵌套，即在执行一个命令时调用另一个命令（如在“BLOCK”命令中使用“SELECT”选择对象），需通过分号“;”分隔命令。 -
命令历史与重复执行
用户可通过↑/↓方向键浏览命令历史记录，快速重复执行之前的命令，若刚执行过“OFFSET”命令，按下↑键即可重新调用，无需再次输入，输入“MULTIPLE”命令可重复执行同一操作，直到用户按ESC键退出（如“MULTIPLE OFFSET”可连续绘制多个偏移对象）。 -
系统变量与透明命令
系统变量（如“SNAPMODE”控制捕捉功能）可通过命令行直接修改，输入变量名后输入新值即可（如“SNAPMODE 1”启用捕捉），透明命令（如“ZOOM”）可在不中断当前命令的情况下执行，需在命令前加单引号（如'ZOOM）,执行完成后自动返回原命令。
常见问题与解决方案
-
命令提示区消失或无法输入
原因：误触命令行边界导致窗口最小化，或软件界面布局被更改。

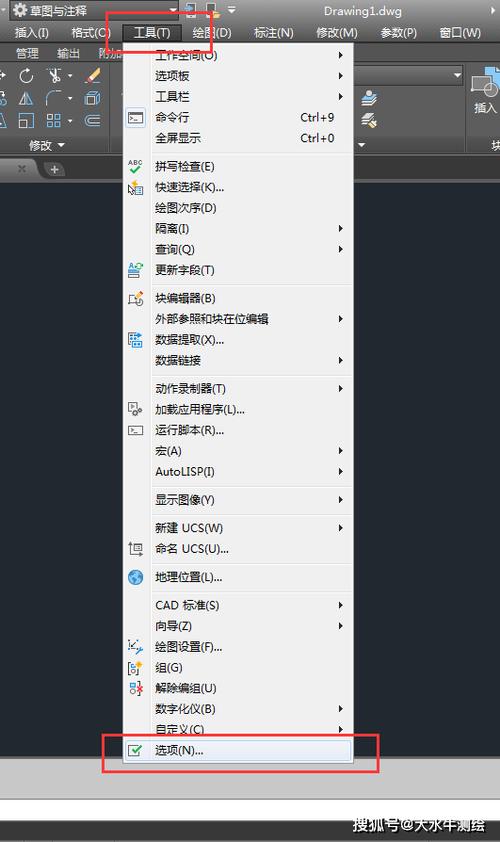

解决方法：按“Ctrl+9”组合键可快速切换命令提示区的显示状态；若仍无法输入，右键单击命令行空白处，选择“选项”→“显示”→“命令行窗口”，调整高度并勾选“显示命令行窗口”。
（图片来源网络，侵删） -
命令输入无响应或显示无效
原因：命令拼写错误、未启用必要功能（如对象捕捉），或软件文件损坏。
解决方法：检查命令别名是否正确，输入“?”可查看当前命令的帮助信息；确保状态栏的相关功能（如“OSNAP”）已启用；若问题持续，尝试重置CAD配置文件（在命令行输入“STARTUP”后输入“1”，重启软件时选择“修复”）。
相关问答FAQs
Q1：如何在CAD 2010中自定义命令别名？
A1：可通过修改“acad.pgp”文件实现，该文件位于CAD安装目录的“Support”文件夹中，使用记事本打开后，按格式“别名,全命令,描述”添加自定义别名（如“H,LINE,绘制直线”），保存后重启CAD即可生效，需注意别名不能与现有命令冲突,且建议使用简短字母组合以提高效率。
Q2：命令提示区显示的“未知命令”错误如何解决？
A2：首先检查命令拼写是否正确，CAD命令区分大小写但忽略空格，确认是否在正确的上下文中执行命令（如“LAYER”命令只能在“命令：”状态下调用，不能在绘图过程中直接输入），若排除以上原因，可能是acad.pgp文件损坏，可备份后删除,让CAD自动生成默认文件。
