在CAD软件中，创建新块（BLOCK）是提升绘图效率、统一图形标准的重要功能，块是将多个对象组合为单个对象的集合，便于重复使用、修改和管理，以下是关于CAD建新块命令的详细操作说明、注意事项及应用技巧。
创建新块的基本步骤
-
绘制基础图形
在创建块前，需先绘制或准备好需要定义为块的图形对象，这些对象可以是直线、圆、多段线、文字等多种元素的组合，建议在单独的图层上绘制块图形,便于后续管理。 -
执行BLOCK命令
- 命令行输入：直接输入
BLOCK或简化命令B，按回车键。 - 功能区操作：切换至“插入”选项卡，点击“定义块”下拉菜单中的“创建块”。
- 工具栏操作：在“块”工具栏中点击“创建块”图标（若已显示）。
- 命令行输入：直接输入
-
设置块定义参数
执行命令后，系统弹出“块定义”对话框，需配置以下核心参数：- 名称：为块指定唯一名称，建议使用有意义的名称（如“螺栓-M10×50”），避免使用中文或特殊字符。
- 基点：指定块的插入基准点，可通过“拾取点”按钮在绘图区选择，或直接输入坐标值，基点通常选择图形的特征位置（如中心点、端点），便于后续插入时对齐。
- 对象：选择要包含在块中的图形，点击“选择对象”按钮，框选或单选目标图形，按回车键返回对话框。
- 保留：生成块后，原图形保留在绘图区。
- 转换为块：原图形直接转换为块实例。
- 删除：生成块后删除原图形（需谨慎操作）。
-
设置块属性（可选）
若块需要包含可编辑的文本信息（如零件编号、材料），需先定义属性，执行ATTDEF命令，在“属性定义”对话框中设置标记、提示、文字样式等，然后将属性对象与图形一同选中定义为块。

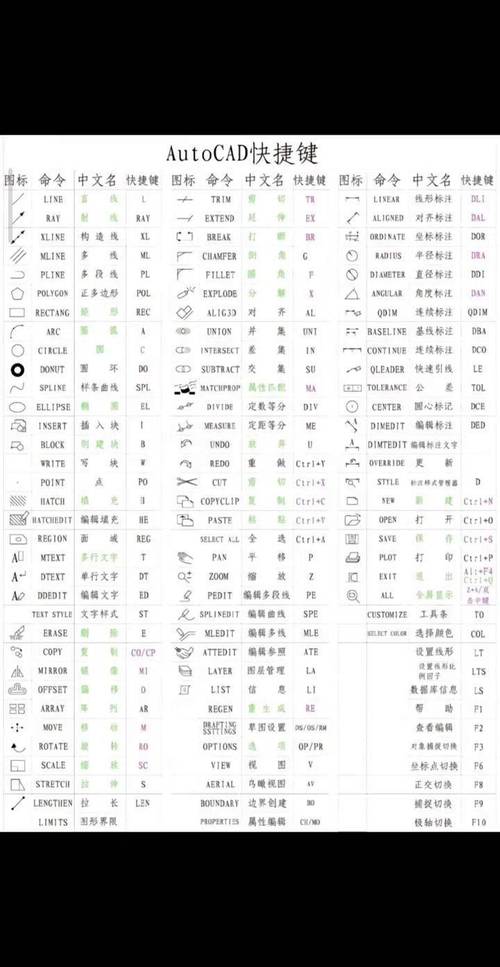

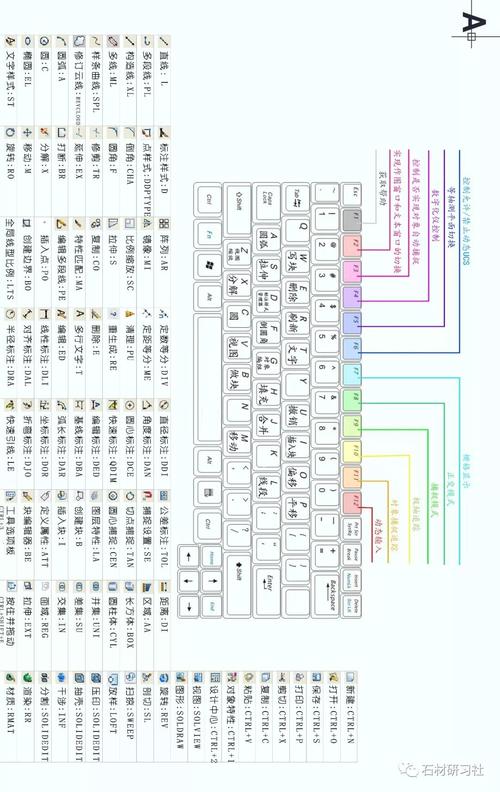

（图片来源网络，侵删） -
完成创建
确认参数无误后，点击“确定”按钮，块定义完成，块将保存在当前图形文件中，可通过INSERT命令调用。
块定义的高级选项
在“块定义”对话框中，还有以下高级功能：
- 方式：
- 注释性：勾选后块可自动调整大小以适应不同比例的视图。
- 使块与图层相关：块中的对象继承当前图层的特性（颜色、线型等）。
- 设置：
- 块单位：指定块的插入单位（如毫米、米），便于与其他图形文件交换数据。
- 超链接：可为块添加超链接，跳转至相关文档或网页。
块的编辑与管理
-
编辑块定义
- 双击块实例，或在命令行输入
BLOCKEDIT，选择块后进入“块编辑器”，可修改块内的图形或属性。 - 使用
REFEDIT命令在当前图形中临时编辑块，修改后保存更新。
- 双击块实例，或在命令行输入
-
重命名块
执行RENAME命令，在“重命名”对话框中选择“块”，修改块名称。 -
删除块
执行PURGE命令，清理未使用的块（需勾选“确认要清理的每个项目”）。
块的应用技巧
-
动态块（Dynamic Blocks）
通过BLOCKICON命令创建动态块，可添加参数（如点、线性、旋转）和动作（如拉伸、移动、缩放），使块在插入后通过自定义夹点调整形状或参数，极大提升灵活性。 -
块属性提取
使用ATTEXT或DATAEXTRACTION命令，从多个块中提取属性信息（如零件清单），生成表格或数据文件。 -
块库的创建
将常用块保存为单独的DWG文件（模板文件），通过DesignCenter（设计中心）或INSERT命令导入其他图形，实现资源复用。
注意事项
- 图层管理：块中的对象保留原始图层特性，若在0层上绘制且“随块”属性，插入时将继承当前图层特性。
- 嵌套块：块内可包含其他块，但嵌套层数不宜过深（建议不超过3层），否则会增加文件大小和编辑复杂度。
- 外部参照（Xref）：若需动态更新块内容，可使用外部参照代替块，但需注意文件路径问题。
相关问答FAQs
Q1：为什么创建块后，插入时显示为黑色或线型异常？
A：这通常是由于块对象所在的图层特性被设置为“随层”或“随块”，而当前图层的颜色或线型为“ByLayer”，解决方法：
- 检查块内对象的图层设置，确保与目标图层一致；
- 在“块定义”对话框中取消勾选“使块与图层相关”，或修改块内对象的特性为“ByBlock”。
Q2：如何将块保存为独立文件，供其他CAD图纸调用？
A：使用WBLOCK命令，具体步骤如下：
- 命令行输入
WBLOCK，按回车键； - 在“写块”对话框中，选择“对象”，点击“选择对象”框选块图形；
- 指定基点和保存路径，文件格式选择“.dwg”；
- 点击“确定”后，该块将保存为独立文件，可通过
INSERT命令在其他图纸中插入。
通过合理运用块定义功能，可显著减少重复绘图工作，保证图形一致性,是CAD高效绘制的核心技能之一。
