在CAD软件中,路径命令行是高效绘制和编辑复杂曲线的重要工具，尤其适用于需要精确控制路径形状的场景，通过命令行输入特定指令，用户可以快速生成直线、圆弧、多段线等基本路径，或通过参数化设计创建复杂的几何图形，以下将详细解析CAD路径命令行的核心功能、操作方法及实用技巧。
基础路径绘制命令
-
直线（LINE/L）
用于绘制连续直线段，输入命令后需依次指定起点和终点。
L → 指定第一点 → 指定下一点 → 按 Enter 结束
可通过输入相对坐标（如@10,5）或极坐标（如@10<45）精确控制方向和距离。 -
多段线（PLINE/PL）
支持直线与圆弧的组合绘制，且可统一设置线宽，关键参数包括：- 圆弧（A）：切换至圆弧模式，可指定半径、角度或方向。
- 闭合（C）：自动连接起点与终点形成封闭图形。
- 宽度（W）：设置起点和终点的线宽，适用于绘制箭头或渐变线条。
-
圆弧（ARC/A）
提供多种绘制方式，如通过三点、起点-圆心-端点等。
A → 指定起点 → 指定圆心 → 指定端点
输入A后，可通过命令选项（如CE圆心、R半径）灵活调整。
高级路径编辑命令
-
偏移（OFFSET/O）
创建与原路径平行的新路径，可设置偏移距离。
O → 输入距离 → 选择对象 → 指定偏移方向
适用于生成等距轮廓线，如道路边线或管道壁厚。

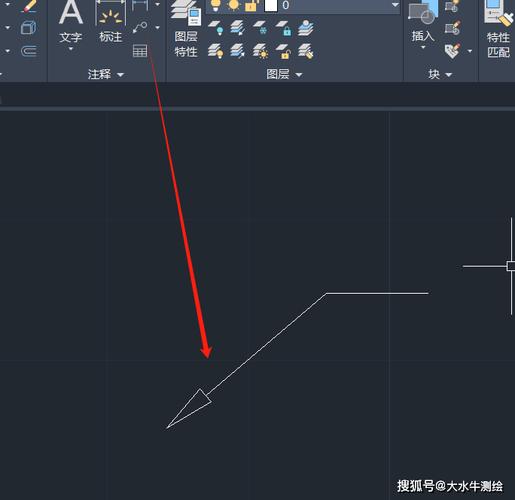

（图片来源网络，侵删） -
阵列（ARRAY/AR）

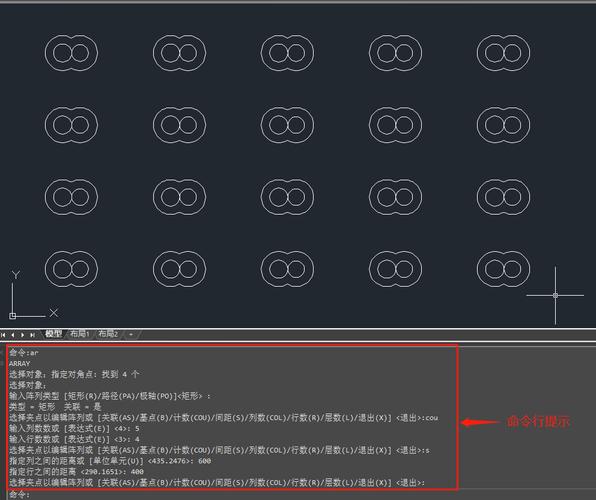

将路径沿环形或矩形路径复制，例如环形阵列：
AR → 选择对象 → 选择“极轴” → 指定中心点 → 输入项目数量 → 填充角度
可通过“路径阵列”选项沿曲线分布对象。 -
修剪（TRIM/TR）
精简路径交叉部分，操作步骤：
TR → 选择剪切边 → 选择要修剪的对象
结合F选项可快速修剪多个区域。
参数化与动态路径
-
约束（GEOMCONSTRAINT/GC）
通过几何关系（如相切、平行）固定路径形态。
GC → 选择“相切” → 依次选择两条曲线
修改约束对象时，路径会自动更新，适用于参数化设计。 -
样条曲线（SPLINE/SPL）
通过控制点生成平滑曲线，支持拟合公差调整。
SPL → 指定控制点 → 输入R进行拟合 → 按 Enter 结束
适用于绘制地形轮廓或流线型路径。
（图片来源网络，侵删）
命令行输入技巧
-
快捷键与别名

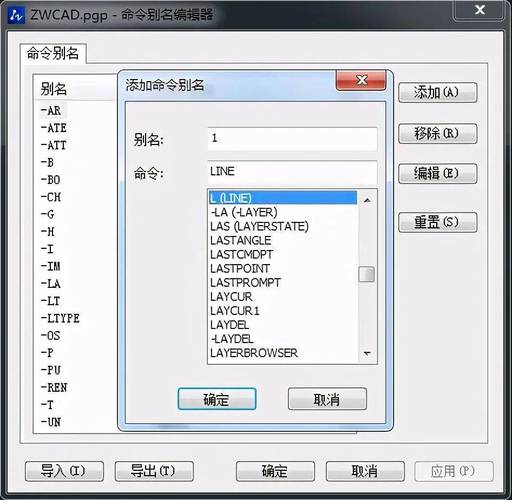

常用命令可通过简化别名输入（如L代替LINE），用户可通过ACAD.PGP文件自定义快捷键。 -
动态输入（DYN）
启用动态输入后，命令行提示会直接显示在光标附近，减少视线切换，可通过F12键开关。 -
脚本与自动化
将重复操作录制为脚本（.SCR 文件），通过SCRIPT命令批量执行。
LINE 0,0 10,0 LINE 10,0 10,10
可结合REPEAT命令循环执行。
常见问题与解决方案
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 路径显示为折线而非曲线 | SPLINE 控制点不足 | 增加控制点或调整拟合公差 |
| 偏移路径形状异常 | 原路径含非连续线段 | 使用 PEDIT 合并多段线后再偏移 |
| 阵列路径间距不均匀 | 路径长度未等分 | 使用 DIVIDE 命令标记等分点后再阵列 |
相关问答FAQs
Q1: 如何通过命令行快速绘制闭合多段线？
A1: 使用 PLINE 命令时，在指定最后一个点后输入 C（闭合）即可自动连接起点。
PL → 指定起点 → 指定下一点 → 输入C` 若需设置线宽，可在输入C前先通过W` 选项调整。
Q2: 路径命令行中如何输入相对极坐标？
A2: 相对极坐标格式为 @距离<角度，例如从当前点绘制一条长度为20、角度为30度的线段：
L → 输入@20<30→ 按 Enter
角度以X轴正方向为0度，逆时针旋转为正值。
