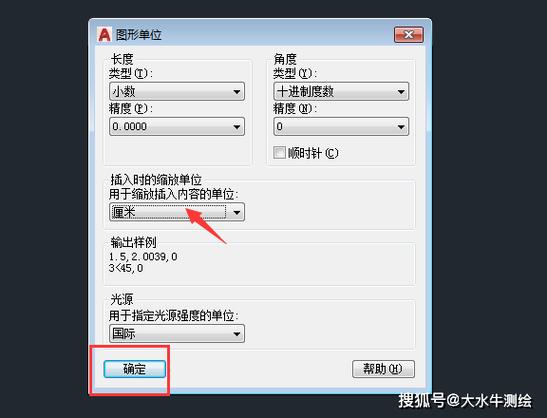

在CAD软件中，长度计算是绘图过程中最基础也最常用的操作之一，无论是建筑工程中的墙体尺寸标注、机械设计中的零件长度测量，还是道路规划中的路径距离统计，都离不开准确的长度计算，CAD提供了多种命令和方法来实现长度计算，不同命令适用于不同的场景和精度要求，熟练掌握这些命令能显著提升绘图效率和准确性，以下将详细介绍CAD中常用的长度计算命令及其使用方法、适用场景和操作技巧。
基础测量命令：DIST（距离测量）
DIST命令是CAD中最直接、最常用的长度计算工具，用于测量两点之间的直线距离或三维空间中的实际长度，该命令会返回两点间的水平距离、垂直距离和直线距离（即斜距），同时显示两点在XY平面内的角度和与XY平面的夹角。
操作步骤：
- 在命令行输入“DIST”或快捷键“DI”，按回车键确认；
- 命令行提示“指定第一点：”，用鼠标捕捉或输入坐标确定第一个点；
- 命令行提示“指定第二点：”，捕捉或输入第二个点；
- 命令行自动显示测量结果，距离 = 1500.0000，XY平面中的角度 = 0，与XY平面的夹角 = 0，X增量 = 1500.0000，Y增量 = 0.0000，Z增量 = 0.0000”。
适用场景：
- 测量两点间的直线距离，如房间长宽、零件尺寸等；
- 需要获取水平、垂直或三维空间中的精确距离时；
- 快速检查标注尺寸是否与实际测量值一致。
注意事项：
- 若测量对象为斜线，DIST命令返回的是斜线实际长度，而非水平或垂直投影长度；
- 在三维模型中，DIST命令可测量空间两点的直线距离，需确保视图方向不影响捕捉精度。
连续测量命令：DISTCH（连续距离测量）
DISTCH命令（部分CAD版本中为“DI+连续”选项）可连续测量多个点之间的累计距离，类似于皮尺沿路径逐段测量，该命令适用于测量折线、多段线或不规则路径的总长度。
操作步骤：
- 输入“DISTCH”或依次执行“工具→查询→距离”并选择“连续”模式；
- 捕捉起点作为第一个测量点；
- 依次捕捉路径上的中间点，命令行会实时显示当前累计距离；
- 完成所有点捕捉后，按回车键结束命令，最终显示总距离。
适用场景：
- 测量折线、楼梯、道路等非直线路径的总长度；
- 对不规则图形的边长进行分段累加计算；
- 需要实时查看累计距离时（如现场测量模拟）。
技巧：
- 结合对象捕捉（如端点、交点）可提高测量精度；
- 若需中途退出测量，按“Esc”键即可终止命令。
对象长度测量：LIST（列表显示）与PROPERTIES（特性）
对于直线、多段线、圆弧、样条曲线等对象，可通过LIST或PROPERTIES命令直接获取其长度信息，无需手动捕捉点。

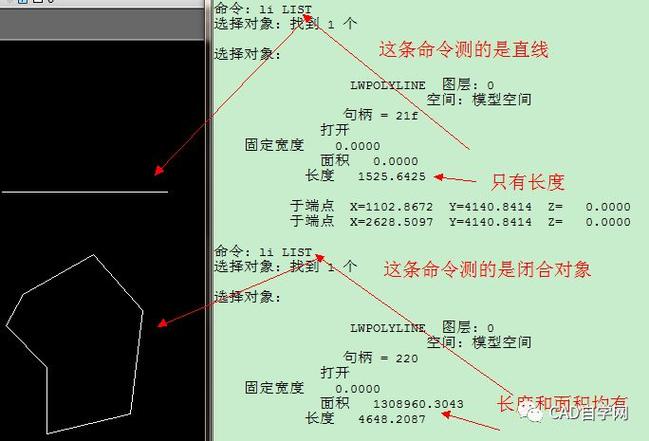

LIST命令
LIST命令可查询对象的详细信息，包括图层、线型、几何参数等，其中长度是重要参数之一。
操作步骤：
- 输入“LIST”或执行“工具→查询→列表显示”；
- 选择需要查询的对象（可多选），按回车键；
- 弹出文本窗口，显示对象详细信息，例如直线显示“长度 = 2000.0000”，多段线显示“总长度 = 3500.0000”。
PROPERTIES命令
PROPERTIES命令通过“特性”面板直接修改和查看对象属性，操作更直观。
操作步骤：
- 输入“PROPERTIES”或按“Ctrl+1”打开特性面板；
- 选择对象，面板中自动显示其属性，在“几何图形”或“基本”类别下可找到“长度”参数；
- 对于多段线，还可通过“全部长度”查看总长度（包含直线段和圆弧段）。
适用场景：
- 查询直线、多段线、圆弧等基本对象的长度；
- 需要同时查看对象的其他属性（如线宽、图层）时；
- 修改对象长度（如通过特性面板直接调整多段线长度）。
多段线与样条曲线专用命令：LENGTHEN（拉长）
LENGTHEN命令主要用于修改对象的长度，但也可通过“增量”或“百分比”模式快速获取当前长度。
操作步骤：
- 输入“LENGTHEN”或执行“修改→拉长”；
- 命令行提示“选择对象或 [增量(DE)/百分比(P)/全部(T)/动态(DY)]：”，选择“增量(DE)”或“百分比(P)”；
- 输入长度增量或百分比后，选择对象，命令行会显示对象当前的“长度”值。
适用场景：
- 需要延长或缩短对象时，同时获取长度变化；
- 对多段线、圆弧等复杂对象进行长度调整；
- 通过“动态(DY)”模式实时预览长度变化。
复杂路径测量：AREA（面积测量）与边界计算
若需测量由多条线段围成的闭合路径的总长度（如周长），可通过AREA命令的“对象”或“加”模式实现。
操作步骤：
- 输入“AREA”或执行“工具→查询→面积”；
- 选择“对象(O)”并选择闭合对象（如多段线、圆、矩形），命令行直接显示“周长 = XXXX”；
- 对于非闭合路径，选择“加(A)”模式，依次拾取各线段，命令行会累计显示总长度。
适用场景：
- 测量闭合图形的周长（如矩形、多边形）；
- 计算由多条独立线段组成的开放路径的总长度；
- 结合面积测量，同时获取图形的面积和周长。
三维对象长度测量：3DLENGTH（插件命令）
在三维建模中，若需测量空间曲线（如三维多段线、样条曲线）的长度，部分CAD版本支持“3DLENGTH”命令（需通过插件或扩展功能启用），或通过“特性”面板直接查看三维曲线的长度参数。
不同长度计算命令的适用场景对比
| 命令 | 适用对象 | 精度 | 操作复杂度 | 特点 |
|---|---|---|---|---|
| DIST | 两点直线距离 | 高 | 低 | 快速测量两点间斜距或投影距 |
| DISTCH | 多点连续路径 | 高 | 中 | 累计测量折线总长度 |
| LIST/PROPERTIES | 直线、多段线等基本对象 | 高 | 低 | 直接查看对象属性，可修改 |
| LENGTHEN | 多段线、圆弧等 | 高 | 中 | 可修改长度，同步显示数值 |
| AREA | 闭合路径/开放路径 | 高 | 中 | 可同时计算面积和周长 |
相关问答FAQs
Q1：如何快速测量CAD中多条不连续线段的总长度？
A：可通过两种方法实现：① 使用DISTCH命令，依次捕捉各线段的端点，累计显示总长度；② 使用AREA命令，选择“加(A)”模式，依次选择所有线段，命令行会实时显示累计长度，若线段较多，建议先使用“多段线（PLINE）”命令将各线段合并为一条多段线，再通过LIST或PROPERTIES命令查询总长度。
Q2：测量三维模型中空间曲线的长度时，为何DIST命令结果不准确？
A：DIST命令测量的是两点间的直线距离，而三维曲线（如三维多段线、样条曲线）是由多个线段或曲线段组成的，直接使用DIST命令只能获取端点间的直线距离，无法反映曲线实际长度，此时应使用LIST或PROPERTIES命令选择曲线对象，在“几何图形”类别中查看“长度”参数（如“总长度 = 5000.0000”），或通过“特性”面板中的“三维长度”选项获取准确结果。
