在CAD软件中，文字命令是工程制图和设计表达的重要工具，用于添加注释、说明、尺寸标注等内容，掌握文字命令的使用方法，能够有效提升图纸的可读性和专业性，以下将从基础命令、高级设置、编辑技巧及常见问题等方面详细解析CAD中文字命令的使用方法。

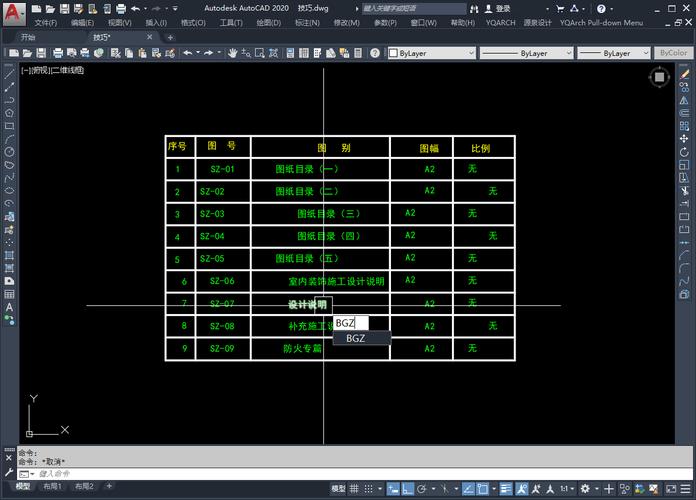

（图片来源网络，侵删）
基础文字命令的使用
CAD中最常用的文字命令包括TEXT（单行文字）和MTEXT（多行文字）,两者的适用场景和操作方式有所不同。
-
单行文字（TEXT）
单行文字适合输入简短的文字内容，每行文字独立编辑，适用于标注简单信息或符号。- 操作步骤：
- 在命令行输入
TEXT或T，按回车键； - 指定文字起点（可通过鼠标点击或输入坐标）；
- 设置文字高度（直接输入数值或通过鼠标拖拽确定）；
- 输入文字旋转角度（默认为0°，水平输入）；
- 输入文字内容，按回车键换行，再次回车结束命令。
- 在命令行输入
- 特点：每行文字是一个独立对象，修改时需单独选中,适合少量文字标注。
- 操作步骤：
-
多行文字（MTEXT）
多行文字适合输入大段文本，支持自动换行、分栏、格式调整等功能，适用于技术说明、标题栏等复杂内容。- 操作步骤：
- 输入
MTEXT或MT，按回车键； - 指定文本框的第一个角点，拖拽鼠标确定对角点，创建文字输入区域；
- 在弹出的“文字编辑器”选项卡中，设置字体、字高、颜色、对齐方式等；
- 输入文字内容，支持换行、段落调整（如项目符号、编号）；
- 点击“关闭文字编辑器”或按
Ctrl+Enter完成输入。
- 输入
- 特点：所有文字作为一个整体对象编辑，支持格式化、堆叠（如分数标注）等功能。
- 操作步骤：
文字样式与格式设置
文字的外观由文字样式控制，通过STYLE命令可统一管理字体、大小、效果等属性。

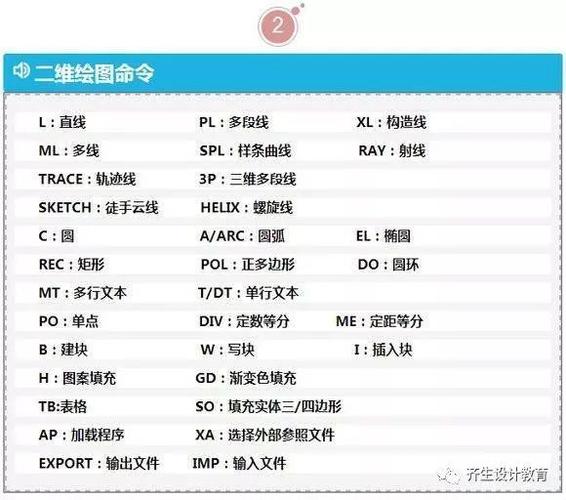

（图片来源网络，侵删）
- 创建文字样式：
- 输入
STYLE，打开“文字样式”对话框； - 点击“新建”，输入样式名称（如“工程标注”）；
- 选择字体（如
gbcbig.shx中文字体，或simhei.ttf黑体）； - 设置高度（默认0表示动态高度，输入具体数值则固定高度）；
- 调整效果（如颠倒、反向、垂直等），点击“应用”并关闭。
- 输入
- 注意事项：
- 中文图纸需选择支持中文的字体，避免显示为问号“？”；
- 尽量使用CAD自带的.shx字体（如
gbenor.shx+gbcbig.shx组合）,确保图纸兼容性。
文字编辑与修改
- ：
- 单行文字：双击文字或输入
DDEDIT，直接修改文本内容； - 多行文字：双击进入编辑器，调整格式或内容。
- 单行文字：双击文字或输入
- 调整属性：
- 选中文字后，通过“特性”面板（
Ctrl+1）修改位置、旋转角度、图层等； - 使用
SCALETEXT命令统一缩放多个文字高度，JUSTIFYTEXT调整对齐方式。
- 选中文字后，通过“特性”面板（
- 查找替换：
输入FIND，打开“查找和替换”对话框，输入查找内容并替换,支持全图搜索。
特殊文字与符号输入
- 特殊符号：在多行文字编辑器中，点击“符号”按钮（或输入控制代码）：
- %%d：度数（°）；
- %%p：正负号（±）；
- %%c：直径符号（Φ）。
- 堆叠文字：输入如“1/2”后选中，点击“堆叠”按钮,显示为分数形式。
文字对齐与位置控制
文字的对齐方式影响标注的规范性，可通过以下方式调整：
- 对齐选项：在文字编辑器中选择“左对齐”“居中”“右对齐”等；
- 调整基点：使用
JUSTIFYTEXT命令，重新定义文字的插入点（如中上、右下等）。
以下为常用文字对齐方式的对比：
| 对齐方式 | 说明 | 适用场景 |
|---|---|---|
| 左对齐 | 文字基线左端对齐 | 尺寸标注、注释 |
| 居中对齐 | 文字中心点对齐 | 标题、表格标题 |
| 右对齐 | 文字基线右端对齐 | 引出说明 |
| 中间对齐 | 文字几何中心对齐 | 图纸说明 |
常见问题与解决方案
-
文字显示为问号或乱码
- 原因：字体文件缺失或未正确加载；
- 解决：通过
STYLE命令更换字体，或复制缺失字体文件至CAD字体目录（如Fonts文件夹）。
-
多行文字格式丢失

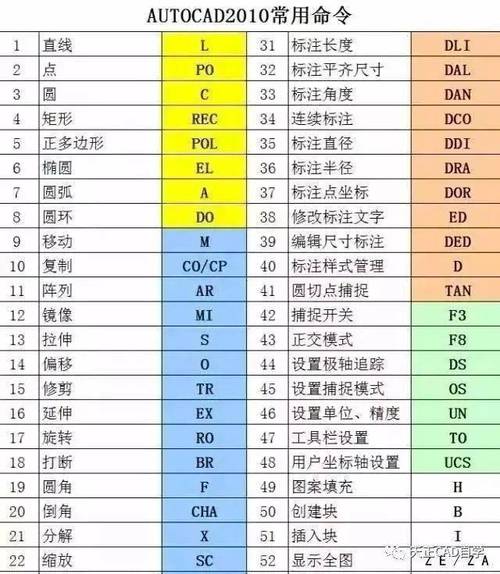

（图片来源网络，侵删）- 原因：图纸间文字样式未匹配；
- 解决：使用
MATCHPROP（特性匹配）将源文字样式复制到目标文字,或统一导入文字样式。
相关问答FAQs
Q1：如何将CAD中的文字批量转换为多段线？
A：可通过以下步骤实现：
- 输入
TXTEXP命令（若未找到，需加载“Express Tools”插件）； - 选择需要转换的文字，按回车键；
- 文字将被分解为多段线，便于后续编辑或切割操作。
Q2：如何调整CAD文字的整体间距？
A：使用SPACETRANS命令（需Express Tools）或手动调整：
- 选中多行文字，打开“特性”面板（
Ctrl+1）； - 在“行距比例”中输入数值（如1.5倍行距）；
- 对于单行文字，可通过
SCALE命令整体缩放调整间距。
通过以上方法，可灵活掌握CAD文字命令的使用,提升绘图效率和图纸质量。
